Navegar por mapas y escenas

La herramienta Explorar Herramienta Explorar es la navegación predeterminada del ratón y la herramienta de identificación de entidades para mapas y escenas. Incorpora la mayoría de las funcionalidades de navegación 2D y 3D y se puede usar junto con accesos directos del teclado. En las escenas 3D, se dispone de forma predeterminada de una herramienta de navegación Navegador en pantalla.

Información general

Play Video

  • Duración del vídeo: 7:44
  • Este vídeo se ha creado con ArcGIS Pro 3.2.

En este tutorial, navegará por un mapa y una escena utilizando la herramienta Explorar Herramienta Explorar junto con los movimientos del ratón, los accesos directos del teclado y el navegador en pantalla Navegador. También vinculará vistas para aplicar conjuntamente el desplazamiento panorámico, el zoom y la rotación al mapa y la escena. En la sección opcional, navegará por un mapa y una escena únicamente con el teclado.

  • Tiempo estimado: 20 minutos (30 minutos con la sección opcional)
  • Requisitos de software: ArcGIS Pro Basic
Nota:

Los tutoriales de inicio rápido se actualizan en cada versión de software. Para optimizar la experiencia, use una versión de ayuda en línea que corresponda a su versión del software.

Abrir el proyecto

Abrirá un proyecto que contiene un mapa 2D y una escena 3D que muestran el área alrededor de Aoraki/Mount Cook en la Isla Sur de Nueva Zelanda. Aoraki/Mount Cook, con más de 3700 metros de altura, es la montaña más elevada de Nueva Zelanda.

Foto de Aoraki/Mount Cook
Aoraki/Mount Cook con kea (loros alpinos) en primer plano. Imagen de awiemuc. Descargada desde Wikimedia Commons y utilizada con la licencia de Creative Commons 2.0.
  1. Abra ArcGIS Pro e inicie sesión si es necesario.
  2. En la página de inicio, junto a la lista de proyectos recientes, haga clic en Abrir otro proyecto.
    Nota:

    Si ya tiene un proyecto abierto, haga clic en la pestaña Proyecto de la cinta. En la lista de pestañas laterales, haga clic en Abrir. En la página Abrir, haga clic en Abrir otro proyecto Abrir otro proyecto en la parte superior de la página.

  3. En el cuadro de diálogo Abrir proyecto, en Portal Portal, haga clic en ArcGIS Online ArcGIS Online.
    Nota:

    Si ha iniciado sesión en ArcGIS Enterprise ArcGIS Enterprise, debe configurar el portal activo en ArcGIS Online para acceder a los datos del tutorial. Si no puede hacer esto, puede descargar los datos desde un navegador.

  4. En la parte superior del cuadro de diálogo, en el cuadro Buscar, escriba Navigate maps and scenes y pulse la tecla Intro.
  5. En la lista de los resultados de la búsqueda, haga clic en Navegar por mapas y escenas para seleccionar el paquete de proyecto.
    Nota:

    Si hay más de un paquete de proyecto con este nombre, seleccione el paquete con el distintivo Acreditado Acreditado. En la columna Propietario, el nombre del propietario es ArcGISProTutorials. Si no obtiene ningún resultado, consulte No se devuelven resultados de búsqueda.

  6. Haga clic en Aceptar.

    El proyecto se abre con un mapa activo llamado Mount Cook ampliado al área que rodea el Parque Nacional de Aoraki/Mount Cook, en la Isla Sur de Nueva Zelanda. También se abre una escena en 3D llamada Mount Cook 3D.

  7. En el panel Contenido, active la capa Aoraki/Mount Cook National Park para ver el límite del parque.

    Mapa de Aoraki/Mount Cook National Park

Navegar por un mapa 2D

Navegará por el parque nacional con la herramienta Explorar Herramienta Explorar y el ratón. También creará un marcador espacial en la ubicación de Aoraki/Mount Cook, y encontrará una entidad del parque por sus coordenadas.

  1. En la cinta, haga clic en la pestaña Vista. En el grupo Ventanas, haga clic en Restablecer paneles Restablecer paneles y en Restablecer paneles para la representación cartográfica (predeterminado).

    Con ello se garantiza que se abren los paneles Contenido y Catálogo y se cierran otros paneles.

  2. En la cinta, haga clic en la pestaña Mapa. En el grupo Navegar, confirme que la herramienta Explorar Herramienta Explorar está seleccionada. Pase el cursor por encima de la herramienta.
    Ayuda emergente de la herramienta Explorar

    Una Información en pantalla muestra las funciones de navegación de los botones del ratón y algunos accesos directos del teclado comunes.

  3. Mueva el ratón sobre el mapa.

    Las coordenadas de latitud-longitud de la ubicación del puntero del ratón se muestran en la parte inferior de la vista de mapa.

    Sugerencia:

    De forma predeterminada, las coordenadas se expresan en grados decimales. Puede hacer clic en la flecha desplegable situada junto a las coordenadas para elegir una unidad de visualización diferente.

  4. Use la rueda del ratón para acercarse o alejarse.

    La escala de mapa actual se muestra en el cuadro de escala situado en la esquina inferior izquierda de la vista

  5. Arrastre el mapa para realizar un desplazamiento panorámico por el área.
  6. En el panel Contenido, haga clic con el botón derecho en la capa Aoraki/Mount Cook National Park y, a continuación, haga clic en Zoom a capa Zoom a capa.

    El mapa se acerca a la extensión de los límites del parque.

  7. En el panel Contenido, active la capa Aoraki/Mount Cook.

    La cima se simboliza con un triángulo de color púrpura.

  8. Mantenga presionada la tecla Ctrl y haga clic en la cima para centrarla en la vista.
  9. En la esquina inferior izquierda de la vista, haga clic en el menú desplegable de escala de mapa y haga clic en 1:100.000.

    Mapa que muestra Aoraki/Mount Cook

  10. En la cinta, en la pestaña Mapa, en el grupo Navegar, haga clic en Marcadores Marcadores y haga clic en Nuevo marcador Nuevo marcador.
  11. En el cuadro de diálogo Crear marcador, en el cuadro Nombre, escriba Aoraki/Mount Cook. Haga clic en Aceptar.
  12. En la cinta, en la pestaña Mapa, haga clic en Marcadores Marcadores de nuevo. En Marcadores de Mount Cook, haga clic en Parque Nacional.
  13. En la cinta, en la pestaña Mapa, en el grupo Navegar, haga clic en Ir a XY Ir a XY.

    Aparece una superposición en el mapa con cuadros de entrada para la longitud y la latitud. Las unidades predeterminadas son dd (grados decimales).

  14. En la superposición, en el cuadro Long, escriba 170,13E. En el cuadro Lat, escriba 43,77S.

    Superposición de mapa Ir a XY

  15. En la superposición, haga clic en Destacar ubicación Destacar.

    La ubicación del aeropuerto de Mount Cook parpadea en la pantalla.

  16. En la superposición, haga clic en Desplazar a ubicación Desplazar a.

    La ubicación se centra en el mapa.

  17. En la pestaña Mapa, en el grupo Navegar, haga clic en Acercamiento fijo Acercamiento fijo varias veces hasta que el aeropuerto sea visible en el mapa base.
    Sugerencia:

    También puede buscar ubicaciones del mapa con el botón Localizar Localizar de la pestaña Mapa del grupo Consulta.

  18. En la pestaña Mapa, en el grupo Navegar, haga clic en Ir a XY Ir a XY para deseleccionar la herramienta y eliminar la superposición.
  19. En la Barra de herramientas de acceso rápido, haga clic en Guardar proyecto Guardar proyecto.

Navegar por una escena 3D

Ahora observará la montaña en una escena 3D. Navegará con la herramienta Explorar y el navegador en pantalla.

  1. Haga clic en la pestaña de la vista Mount Cook 3D para que la escena pase a estar activa.
    Vista 3D de Mount Cook National Park

    La vista muestra el área que rodea la montaña en 3D. La altura actual sobre el nivel del suelo se muestra en el cuadro de escala del mapa.

  2. En la pestaña Mapa, en el grupo Navegar, haga clic en Marcadores Marcadores. En Marcadores de Mount Cook, haga clic en Aoraki/Mount Cook.

    El marcador que ha creado en el mapa también funciona en la escena. La vista mira hacia el norte y la perspectiva es perpendicular (directamente hacia abajo).

  3. En el panel Contenido, en Capas 3D, active la capa Aoraki/Mount Cook.
  4. Con la herramienta Explorar Herramienta Explorar seleccionada en la pestaña Mapa, arrastre la escena para realizar un desplazamiento panorámico por el área.
  5. Use la rueda del ratón para acercarse o alejarse.
  6. Incline la cámara (que representa su punto de vista) haciendo clic en la rueda del ratón mientras mueve el ratón hacia arriba y hacia abajo.
  7. Rote la cámara haciendo clic en la rueda del ratón mientras mueve el ratón de lado a lado.

    A medida que rota, el indicador de norte del navegador, situado en la esquina de la vista, le muestra hacia qué dirección está el norte.

    Navegador con la flecha de norte resaltada

  8. Pulse y mantenga pulsada la tecla Q y mueva el ratón una vez en cualquier dirección para comenzar la itinerancia. Mueva el ratón de nuevo para cambiar la dirección.

    La vista se desplaza continuamente. Se mantienen la latitud y altitud de la cámara.

    Sugerencia:

    Mientras mantiene presionada la tecla Q, mantenga presionada la tecla Mayús para reducir la velocidad de itinerancia. Mantenga presionada la tecla Ctrl para incrementar la velocidad. En las opciones de navegación, puede marcar la casilla de verificación Seguir terreno durante itinerancia para evitar chocar contra colinas y montañas.

  9. Vaya al marcador Aoraki/Mount Cook.

    Los mismos movimientos de navegación que realiza con la herramienta Explorar Herramienta Explorar y el ratón se pueden realizar con el navegador.

  10. En la esquina de la escena, en el navegador, haga clic en Mostrar control total.

    Botón Mostrar control total

    El navegador se expande para mostrar todas sus funciones.

    Navegador con control total para la navegación 3D
  11. Aplique un desplazamiento panorámico a la escena arrastrando el anillo exterior del navegador en cualquier dirección.

    A medida que arrastra, se extiende desde el navegador una flecha tenue que indica la dirección.

  12. Incline y gire la cámara arrastrando el anillo interior del navegador.
    Sugerencia:

    De forma predeterminada, no puede inclinar la cámara hacia la parte inferior de la superficie; no obstante se puede habilitar la navegación subterránea.

  13. Mire alrededor desde una posición fija arrastrando la esfera interior del navegador.
  14. Haga clic en uno de los puntos del anillo exterior, que representan las direcciones cardinales.

    La cámara rota hacia esa dirección. La flecha de norte del anillo exterior siempre apunta al norte.

    Sugerencia:

    El navegador en pantalla se muestra de forma predeterminada en las escenas, pero también puede utilizarse en los mapas. Para activar o desactivar el navegador, haga clic con el botón derecho en un mapa o escena y haga clic en Navegador Navegador. Como alternativa, haga clic en la pestaña Vista de la cinta y en Navegador Navegador en el grupo Navegación. Puede cambiar la configuración del navegador en las opciones de navegación.

Vincular vistas

Puede mostrar el mapa y la escena uno al lado del otro y vincularlos para sincronizar la navegación.

  1. Arrastre la pestaña de vista activa Mount Cook 3D y suéltela sobre el objetivo de acoplamiento derecho que se muestra.
    Puntero del ratón pasando sobre el objetivo de acoplamiento

    Una vez acoplada la vista en su nueva posición, el mapa y la escena se visualizan uno al lado del otro.

    Mapa y escena mostrados en paralelo
  2. En la cinta, haga clic en la pestaña Vista. En el grupo Vínculo, haga clic en la flecha desplegable Vincular vistas y, a continuación, haga clic en Centrar y escalar Vincular centrar y escalar.

    El mapa aplica el zoom a una extensión y una escala que coincidan con la escena. Las pestañas de vista del mapa y la escena se marcan con iconos para indicar que están vinculadas.

  3. Navegue por la escena utilizando la herramienta Explorar Herramienta Explorar o el navegador en pantalla Navegador.

    Se aplica conjuntamente un desplazamiento panorámico, zoom y rotación al mapa y la escena.

    Sugerencia:

    También puede navegar por la vista del mapa. Se sigue navegando conjuntamente por el mapa y la escena.

  4. En la pestaña Vista, en el grupo Vínculo, haga clic en Vincular vistas Vincular centrar y escalar para desvincular las vistas.
  5. Desplace o acerque cualquiera de las vistas para confirmar que están desvinculadas.

    El mapa de Mount Cook puede girarse ahora en un ángulo inusual. Restablecerá el ángulo de rotación.

  6. Haga clic en la pestaña de la vista de mapa Mount Cook para que el mapa pase a estar activo. En el panel Contenido, haga clic con el botón derecho en el nombre del mapa y, a continuación, haga clic en Propiedades Propiedades.
  7. En el cuadro de diálogo Propiedades del mapa, en la pestaña General, haga clic en la flecha desplegable Rotación y haga clic en . Haga clic en Aceptar.
  8. Arrastre la pestaña de la vista 3D de Mount Cook y suéltela encima de la pestaña de la vista de Mount Cook.

    La escena 3D de Monte Cook está activa y llena el espacio de la vista.

  9. Opcionalmente, minimice el navegador.
  10. En la Barra de herramientas de acceso rápido, haga clic en Guardar proyecto Guardar proyecto.

En este tutorial, ha aprendido técnicas comunes de navegación por mapas y escenas mediante la herramienta Explorar Herramienta Explorar con movimientos del ratón. Ha utilizado el cuadro de escala del mapa para establecer una escala de mapa y ha navegado hasta las ubicaciones con la herramienta Ir a XY Ir a XY y los marcadores. Ha utilizado el navegador en pantalla Navegador y ha vinculado vistas para sincronizar la navegación.

En la sección opcional, navegará por el mapa y la escena únicamente mediante accesos directos del teclado.

Utilizar el teclado para navegar (opcional)

Navegar por mapas y escenas con el teclado puede mejorar su productividad o facilidad de uso. Además de los accesos directos que se utilizan en esta sección, puede abrir el cuadro de diálogo Accesos directos del teclado para encontrar más accesos directos del teclado o crear los suyos propios.

Navegar por un mapa con el teclado

En esta sección, navegará por el mapa de Mount Cook y cambiará su mapa base.

  1. Presione Ctrl+F6 para activar la vista de mapa de Mount Cook.
  2. Pulse la tecla Alt para mostrar KeyTips en la cinta. Pulse M para seleccionar la pestaña Mapa y pulse BK para abrir la galería de marcadores.
  3. Pulse la tecla Flecha hacia abajo para seleccionar el marcador Aoraki/Mount Cook. Presione la tecla Intro.
  4. Pulse la tecla Alt para mostrar KeyTips de nuevo. Pulse M para seleccionar la pestaña Mapa y pulse BM para abrir la galería de mapas base.
  5. Pulse la tecla Flecha abajo y, a continuación, la tecla Flecha izquierda para seleccionar el mapa base Híbrido de imágenes. Presione la tecla Intro.

    Si sus mapas base están dispuestos de forma diferente, debería poder seleccionar el mapa base Híbrido de imágenes mediante las teclas de flecha.

  6. Pulse sucesivamente cada tecla de flecha para realizar un desplazamiento panorámico del mapa en distintas direcciones. Mantenga presionada una tecla de flecha para desplazarse continuamente.
    Sugerencia:

    Mantenga presionadas dos teclas de flecha para desplazarse continuamente en una dirección no cardinal. Por ejemplo, mantenga presionadas las teclas Flecha izquierda y Flecha abajo para desplazarse panorámicamente hacia el suroeste.

  7. Pulse repetidamente la tecla Guión (-) para alejarse hasta la Isla Sur.

    Escena con zoom aplicado a la Isla Sur

  8. Pulse la tecla Igual a (=) para volver a acercar la imagen.
    Sugerencia:

    Mantenga presionada cualquiera de las dos teclas para aplicar el zoom continuamente.

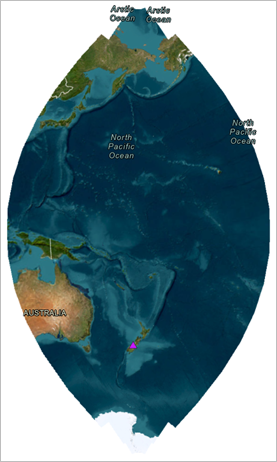

  9. Pulse la tecla Insertar para aplicar el zoom a la extensión completa.

    El sistema de coordenadas de la escena, Proyección transversa de Mercator de Nueva Zelanda NZGD 2000, limita la extensión del mapa.

  10. Pulse la tecla Coma para ir a la extensión anterior.

    La tecla Coma (Extensión anterior Extensión anterior) y la tecla Punto (Extensión siguiente Siguiente extensión) retroceden y avanzan entre las ubicaciones visitadas anteriormente.

Navegar por una escena con el teclado

En esta sección, utilizará el teclado para navegar por la escena 3D de Mount Cook. También utilizará la herramienta Ir a XY. Ya utilizó esta herramienta anteriormente para localizar el aeropuerto de Mount Cook en el mapa.

  1. Pulse Ctrl+F6 para activar la escena 3D de Mount Cook.
  2. Pulse la tecla Alt para mostrar KeyTips en la cinta. Pulse M para seleccionar la pestaña Mapa y pulse BK para abrir la galería de marcadores.
  3. Pulse la tecla Flecha abajo y, a continuación, la tecla Flecha izquierda para seleccionar el marcador National Park. Presione la tecla Intro.
  4. Pulse la tecla Alt para mostrar KeyTips. Pulse M para seleccionar la pestaña Mapa y pulse BM para abrir la galería de mapas base.
  5. Pulse la tecla Flecha abajo y, a continuación, la tecla Flecha izquierda para seleccionar el mapa base Híbrido de imágenes. Presione la tecla Intro.
  6. Pulse de nuevo la tecla .Alt. Pulse M para seleccionar la pestaña Mapa y pulse T para seleccionar la herramienta Ir a XY Ir a XY y abrir la superposición.
  7. Pulse cuatro veces la tecla Tab para situar el cursor en el cuadro Long de la superposición.
  8. En el cuadro Long, escriba 168,66E. Pulse la tecla Tabulador. En el cuadro Lat, escriba 43,60S. Pulse la tecla Tab tres veces para seleccionar la herramienta Desplazamiento panorámico Desplazamiento panorámico en la superposición.
    Superposición de Ir a XY con la herramienta Desplazamiento panorámico seleccionada
  9. Pulse la tecla Intro para desplazar panorámicamente la escena hasta el sinuoso lago Wakatipu, en la región de Otago.
  10. Pulse dos veces la tecla Tab para seleccionar el cuadro de escala del mapa. Pulse la tecla Supr para eliminar el valor actual. Escriba 10.000 y pulse la tecla Intro para acercarse a la localidad deportiva de Queenstown.
  11. Utilice los accesos directos del teclado de la siguiente tabla para explorar Queenstown. Mantenga presionada una tecla para aplicar su efecto continuamente.

    Acceso directo de tecladoEfecto

    Teclas de dirección

    Desplazamiento panorámico

    Igual a (=)

    Acercar

    Guion (-)

    Alejar

    A

    Rotar la cámara en sentido antihorario

    D

    Rotar la cámara en sentido horario

    W

    Inclinar la cámara hacia arriba

    S

    Inclinar al cámara hacia abajo

    U

    Subir la cámara

    J

    Bajar la cámara

    N

    Orientar hacia el norte

    P

    Orientar hacia abajo

    Accesos directos del teclado para la navegación
  12. Pulse la tecla Alt para mostrar KeyTips. Pulse M y pulse T.

    Se anula la selección de la herramienta Ir a XY Ir a XY en la cinta y se elimina la superposición de la escena.

  13. Pulse Ctrl+S para guardar el proyecto.
