Mises en page des diagrammes de liens

Les connexions entre les nœuds dans les données déterminent les mises en page que vous utilisez. Vous pouvez essayer les options de mise en page des diagrammes de liens pour choisir la meilleure représentation des données. Si votre diagramme de données est volumineux et que son rendu prend du temps, vous pouvez zoomer sur une section, sélectionner des nœuds et des liens dans la zone, et modifier la mise en page des parties sélectionnées.

Hiérarchique

Les mises en page hiérarchiques organisent les nœuds et les relations des nœuds les plus importants aux nœuds les moins importants dans les couches en suivant l’orientation choisie.

Des types de mises en page hiérarchique sont présentés ci-dessous :

• Hierarchic (Hiérarchique) : mise en page très structurée mettant l’accent sur les niveaux de connexion avec des liens orthogonaux
• Hierarchic Curves (Hiérarchique avec courbes) : structure hiérarchique avec liens arrondis
• Hierarchic Flowchart (Hiérarchique en organigramme) : structure hiérarchique avec liens lissés

Circulaire

Les mises en page circulaires permettent de visualiser et de mettre l’accent sur les groupes et les arborescences au sein d’un réseau volumineux. Les principales structures sont organisées en anneau ou en étoile dont les partitions de nœud sont organisées en cercles distincts.

Des types de mises en page circulaires sont présentés ci-dessous :

• Circular (Circulaire) : forme générale en anneau ou en étoile

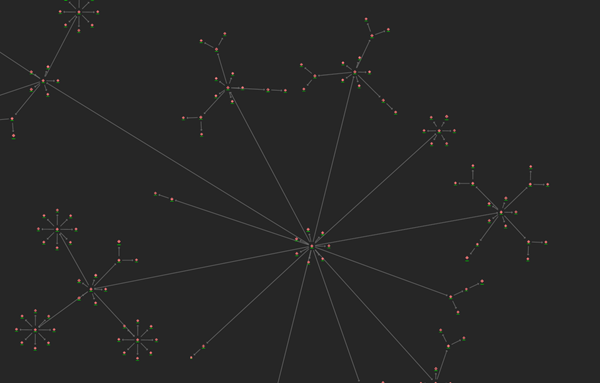

• Circular Substructures (Circulaire avec sous-structures) : forme générale en anneau ou en étoile mettant l’accent sur la détection et le partitionnement des sous-réseaux avec le plus grand réseau en tant que groupements circulaires plus petits

Organique

Les mises en page organiques dispersent les nœuds en les poussant ou en les tirant. Elles sont utiles pour exposer la symétrie et l’agrégation dans un réseau et pour visualiser des réseaux contenant des segments de backbone hautement connectés auxquels sont associés des sous-groupes. Vous pouvez utiliser ces mises en page pour visualiser des réseaux volumineux.

Des types de mises en page organiques sont présentés ci-dessous :

• Organic (Organique) : mise en page polyvalente pour les réseaux non dirigés
• Organic Substructures (Organique avec sous-structures) : permet d’organiser les sous-réseaux en chaînes, cycles ou parallèles
• Organic Clustered Substructures (Organique avec sous-structures agrégées) : agrégations de sous-réseaux de groupes
• Organic Clustered (Organique avec agrégation) : offre une agrégation automatique au sein du réseau

Tree

Les mises en page en arborescence permettent de mettre l’accent sur les relations parent-enfant dans un diagramme.

Les types de mises en page en arborescence sont présentés ci-dessous :

• Multi-Parent Tree (Arborescence avec plusieurs parents) : envisage plusieurs parents pour les nœuds en arborescence
• Tree Mindmap (Arborescence de type carte mentale) : attribue deux places de couches avec des orientations différentes (de gauche à droite et de droite à gauche ou de haut en bas et de bas en haut, par exemple)
• Tree Compact (Arborescence compacte) : utilise le placement proche pour les petites structures en arborescence

Balloon

Les mises en page Balloon sont organisées dans un modèle radial autour de leurs nœuds racines. Vous pouvez les utiliser pour visualiser de plus grands réseaux en arborescence.

Les types de mise en page Balloon sont présentés ci-dessous :

• Balloon : mise en page en arborescence radiale vers l’extérieur en partant du centre avec des sous-structures dans un modèle circulaire

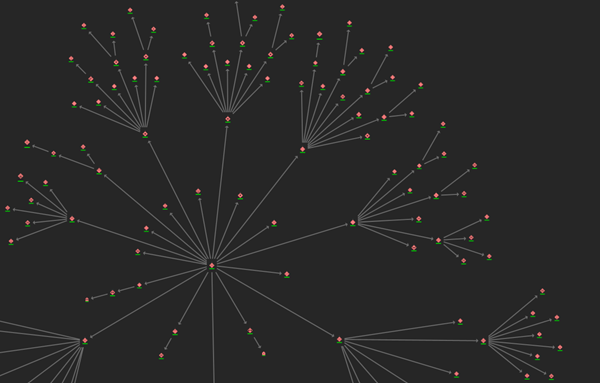

• Balloon Ray Like (Balloon Tree avec rayons) : place les nœuds dans un modèle avec rayons à partir des nœuds racines

Radial

Données du modèle de mise en page radiale dans un diagramme dirigé permettant de visualiser un réseau en arborescence, mais avec la racine au centre du diagramme. Les entités les plus importantes apparaissent au centre, anneaux concentriques vers l’extérieur orientés vers les entités les moins importantes sur le bord extérieur.

Les types de mises en page radiales sont présentés ci-dessous :

• Radial : mise en page circulaire concentrique à partir du centre
• Radial Dendrogram (Radiale en dendrogramme) : couches concentriques dans une mise en page en arborescence en dendrogramme

Orientations de mise en page

L’orientation des types de mises en page répertoriés ci-dessus présente une orientation supplémentaire par rapport à la structure de la mise en page ci-dessous :

• Top to Bottom (De haut en bas) : organisation verticale en partant des nœuds connectés les plus élevés en haut vers les nœuds les moins connectés en bas
• Bottom to Top (De bas en haut) : organisation verticale en partant des nœuds connectés les plus élevés en bas vers les nœuds les moins connectés en haut
• Left to Right (De gauche à droite) : organisation horizontale entre les nœuds connectés les plus élevés à gauche vers les nœuds les moins connectés à droite
• Right to Left (De droite à gauche) : organisation horizontale entre les nœuds connectés les plus élevés à droite vers les nœuds les moins connectés à gauche
