Types raster radar à synthèse d’ouverture

Un grand nombre de types de capteur SAR (radar à synthèse d’ouverture) sont disponibles, chacun comportant des types de produits et des polarisations variés. Grâce à une détection active, les satellites SAR fonctionnent jour et nuit.

Capella

Capella est une constellation de micro-satellites SAR commerciaux haute résolution. Le capteur en bande X opère à une fréquence centrale de 9,65 GHz (longueur d’onde d’environ 3,1 centimètres). Les satellites collectent des données dans trois modes : Stripmap (SM), Sliding Spotlight (SS) et Spotlight (SP), avec une couverture et une résolution pouvant atteindre 20 kilomètres et 0,5 mètre respectivement. Ces trois modes incluent un produit de polarisation simple (HH ou VV).

Polarisation	Bande	Longueur d’onde (cm)
HH	x	3.1
VV	x	3.1

Types de produits

Les produits Capella Geocoded Ellipsoid Corrected (GEC), Geocoded Terrain Corrected (GEO) et Sensor Independent Complex Data (SICD) sont pris en charge.

• GEC : ces produits sont des images à traitement multi-visée, projetées sur la distance au sol selon un modèle ellipsoïdal terrestre et orthorectifiées à l’aide d’une approche Range-Doppler et de la hauteur moyenne du centre de la scène. Une image GEC est stockée sous forme de matrice de valeurs réelles. La valeur de chaque pixel représente l’amplitude du signal de rétrodiffusion réfléchi. Les produits GEC contiennent des pixels de résolution approximativement carrée et un espacement de pixel carré.
• GEO : ces produits sont des images à traitement multi-visée, projetées sur la distance au sol selon un modèle numérique d’élévation (MNE) et orthorectifiées à l’aide d’une approche Range-Doppler et d’un MNE. Une image GEO est stockée sous forme de matrice de valeurs réelles. La valeur de chaque pixel représente l’amplitude du signal de rétrodiffusion réfléchi. Les produits GEO contiennent des pixels de résolution approximativement carrée et un espacement de pixel carré.
• SICD : ces produits sont des images SLC (Single Look Complex) en visée oblique. Une image SLC est stockée sous forme de matrice de valeurs complexes. La valeur complexe unique de chaque pixel représente l’amplitude et la phase du signal de rétrodiffusion réfléchi.

Modèles de traitement

Les modèles de traitement suivants sont disponibles :

• Stripmap : seules les données en mode Stripmap sont traitées.
• Sliding Spotlight : seules les données en mode Sliding Spotlight sont traitées.
• Spotlight : seules les données en mode Spotlight sont traitées.

Les polarisations suivantes sont disponibles :

• HH : les signaux radar sont transmis horizontalement et reçus horizontalement.
• VV : les signaux radar sont transmis verticalement et reçus verticalement.

Prise en charge des produits raster

Le produit raster se trouve dans le répertoire des produits Capella, où le fichier .json représente le conteneur des produits raster.

Une fois le fichier .json développé, les produits raster sont affichés selon le mode disponible. Le conteneur raster comme les produits raster peuvent être chargés dans ArcGIS Pro. Les données Capella bénéficiant d’une polarisation simple, le produit raster est chargé comme un raster monobande.

Pour en savoir plus sur Capella, visitez le site Web Capella Space.

ICEYE

ICEYE est une constellation de micro-satellites SAR commerciaux haute résolution. Le capteur en bande X opère à une fréquence centrale de 9,65 GHz (longueur d’onde environ 3,1 centimètres). Les satellites collectent des données dans trois modes : Stripmap (SM), Spotlight (SL) et Scan (SC), avec une couverture et une résolution pouvant atteindre 100 kilomètres et 1 mètre respectivement. Ces trois modes incluent un produit de polarisation simple (VV).

Polarisation	Bande	Longueur d’onde (cm)
VV	x	3.1

Types de produits

Les produits ICEYE GRD (Ground Range Detected) et SICD (Sensor Independent Complex Data) sont pris en charge.

• GRD : ces produits sont des images à traitement multi-visée et projetées sur la distance au sol selon un modèle ellipsoïdal terrestre. Une image GRD est stockée sous forme de matrice de valeurs réelles. La valeur de chaque pixel représente l’amplitude du signal de rétrodiffusion réfléchi. Les produits GRD contiennent des pixels de résolution approximativement carrés et un espacement des pixels carrés.
• SICD : ces produits sont des images SLC (Single Look Complex) en visée oblique. Une image SLC est stockée sous forme de matrice de valeurs complexes. La valeur complexe unique de chaque pixel représente l’amplitude et la phase du signal de rétrodiffusion réfléchi.

Modèles de traitement

Les modèles de traitement suivants sont disponibles :

• Scan : seules les données en mode Scan sont traitées.
• Stripmap : seules les données en mode Stripmap sont traitées.
• Spotlight Extended Area : seules les données en mode Spotlight Extended Area sont traitées.
• Spotlight High : seules les données en mode Spotlight High sont traitées.

Les produits ICEYE disposent de la polarisation VV. Grâce à cette polarisation, les signaux radar sont transmis verticalement et reçus verticalement.

Prise en charge des produits raster

Le produit raster se trouve dans le répertoire des produits ICEYE, où le fichier .xml représente le conteneur des produits raster.

Une fois le fichier .xml développé, les produits raster sont affichés selon le mode disponible. Le conteneur raster et le produit raster peuvent tous deux être chargés dans ArcGIS Pro. Les données ICEYE bénéficiant d’une polarisation simple, le produit raster est chargé comme un raster monobande.

Pour en savoir plus sur ICEYE, consultez le site Web d’ICEYE.

RADARSAT-2

RADARSAT-2 est une mission SAR conjointe de MDA et de l’Agence spatiale canadienne (ASC). Ce satellite SAR en bande C opère sur une orbite héliosynchrone (798 kilomètres), à une fréquence centrale de 5,404 GHz (longueur d’onde environ égale à 5,547 centimètres). Il collecte des données dans 20 modes avec une couverture et une résolution pouvant atteindre 530 kilomètres et 1 mètre respectivement. Les différents modes de RADARSAT-2 offrent des options de polarisation simple (HH ou VV), double (HH+HV ou VV+VH) et quadruple (HH+VV+HV+VH).

Polarisation	Bande	Longueur d’onde (cm)
HH	C	5.5
VV	C	5.5
HV	C	5.5
VH	C	5.5

Types de produits

Les produits RADARSAT-2 SAR Georeferenced Extra (SGX), SAR Georeferenced Fine (SGF), ScanSAR Narrow Beam (SCN), ScanSAR Wide Beam (SCW), ScanSAR Fine (SCF), ScanSAR Sample (SCS) et Single Look Complex (SLC) sont pris en charge.

• SGX, SGF, SCN, SCW, SCF et SCS : ces produits sont des images à traitement multi-visée et projetées sur la distance au sol selon un modèle ellipsoïdal terrestre. Une image de distance au sol est stockée sous forme de matrice de valeurs réelles. La valeur de chaque pixel représente l’amplitude du signal de rétrodiffusion réfléchi. Les produits de distance au sol contiennent des pixels de résolution approximativement carrée et un espacement de pixel carré.
• SLC : ces produits sont des images en distance oblique. Une image SLC est stockée sous forme de matrice de valeurs complexes. La valeur complexe unique de chaque pixel représente l’amplitude et la phase du signal de rétrodiffusion réfléchi.

Les polarisations suivantes sont disponibles avec les produits RADARSAT-2 :

• HH : les signaux radar sont transmis horizontalement et reçus horizontalement.
• VV : les signaux radar sont transmis verticalement et reçus verticalement.
• HV : les signaux radar sont transmis horizontalement et reçus verticalement.
• VH : les signaux radar sont transmis verticalement et reçus horizontalement.
• HH HV : polarisation double HH+HV.
• VV VH : polarisation double VV+VH.
• HH VV HV VH : polarisation quadruple.

Modèles de traitement

Les modèles de traitement suivants sont disponibles :

• Fine (Fin) : seules les données en mode Fine (Fin) sont traitées.
• Fine Quad Polarization (Fin à quadruple polarisation) : seules les données en mode Fine Quad Polarization (Fin à quadruple polarisation) sont traitées.
• High Incidence (Incidence élevée) : seules les données en mode High Incidence (Incidence élevée) sont traitées.
• Low Incidence (Faible incidence) : seules les données en mode Low Incidence (Faible incidence) sont traitées.
• Multi-Look Fine (Fin à multivisée) : seules les données en mode Multi-Look Fine (Fin à multivisée) sont traitées.
• ScanSAR Narrow (ScanSAR étroit) : seules les données en mode ScanSAR Narrow (ScanSAR étroit) sont traitées.
• ScanSAR Wide (ScanSAR large) : seules les données en mode ScanSAR Wide (ScanSAR large) sont traitées.
• SpotlightA : seules les données en mode SpotlightA sont traitées.
• Standard : seules les données en mode Standard sont traitées.
• Standard Quad polarization (Polarisation quadruple standard) : seules les données en mode Standard Quad polarization (Polarisation quadruple standard) sont traitées.
• Ultrafine (Ultrafin) : seules les données en mode Ultrafine (Ultrafin) sont traitées.
• Wide (Large) : seules les données en mode Wide (Large) sont traitées.

Prise en charge des produits raster

Le produit raster se trouve dans le répertoire des produits RADARSAT-2, où le fichier product.xml représente le conteneur des produits raster.

Une fois le fichier .xml développé, les produits raster sont affichés selon le mode et le type disponibles. Le conteneur raster et le produit raster peuvent tous deux être chargés dans ArcGIS Pro. Les polarisations disponibles sont représentées sous forme de bandes dans le produit raster.

Pour en savoir plus sur RADARSAT-2, consultez le site Web de MDA.

Mission de la Constellation RADARSAT (MCR)

La mission de la Constellation RADARSAT (MCR) est la constellation de satellites SAR en bande C de nouvelle génération de l’ASC. Elle se compose de trois satellites également espacés sur une orbite basse terrestre (586 à 615 kilomètres) et opérant à une fréquence centrale de 5,404 GHz (longueur d’onde environ égale à 5,547 centimètres). Les satellites collectent des données dans 12 modes avec une couverture et une résolution pouvant atteindre 500 kilomètres et 3 mètres respectivement. Les différents modes de la MCR offrent des options de polarisation simple (HH ou VV), double (HH+HV ou VV+VH ou HH+VV), quadruple (HH+VV+HV+VH) et compacte (CH+CV).

Polarisation	Bande	Longueur d’onde (cm)
HH	C	5.5
VV	C	5.5
HV	C	5.5
VH	C	5.5
CH	C	5.5
CV	C	5.5

Types de produits

Les produits MCR GRD (Ground Range Detected) (aux formats GeoTIFF et NITF) et SLC (Single Look Complex) sont pris en charge.

Modèles de traitement

Les modèles de traitement suivants sont disponibles :

• Faible résolution 100 m : seules les données en mode Faible résolution 100 m sont traitées.
• Résolution moyenne 50 m : seules les données en mode Résolution moyenne 50 m (incluant les modes à Incidence élevée et à PRF élevée) sont traitées.
• Résolution moyenne 30 m : seules les données en mode Résolution moyenne 30 m sont traitées.
• Résolution moyenne 16 m : seules les données en mode Résolution moyenne 16 m sont traitées.
• Haute résolution 5 m : seules les données en mode Haute résolution 5 m sont traitées.
• Très haute résolution 3 m : seules les données en mode Très haute résolution 3 m sont traitées.
• Faible bruit : seules les données en mode Faible bruit sont traitées.
• Détection de navires : seules les données en mode Détection de navires sont traitées.
• Spotlight : seules les données en mode Spotlight sont traitées.
• Polarisation quadruple : seules les données en mode Polarisation quadruple sont traitées.

Notez que pour les produits SLC, le mode ScanSAR n’est pas pris en charge actuellement. Les modes autres que ScanSAR suivants sont pris en charge :

• Spotlight
• Très haute résolution 3 m
• Haute résolution 5 m
• Résolution moyenne 16 m
• Polarisation quadruple

Les polarisations suivantes sont disponibles avec les produits MCR :

• HH : les signaux radar sont transmis horizontalement et reçus horizontalement.
• VV : les signaux radar sont transmis verticalement et reçus verticalement.
• HV : les signaux radar sont transmis horizontalement et reçus verticalement.
• VH : les signaux radar sont transmis verticalement et reçus horizontalement.
• CH : les signaux radar sont transmis circulairement et reçus horizontalement.
• CV : les signaux radar sont transmis circulairement et reçus verticalement.
• HH HV : polarisation double HH+HV.
• VV VH : polarisation double VV+VH.
• HH VV : polarisation double HH+VV.
• CH CV : polarisation double compacte.
• HH VV HV VH : polarisation quadruple.

Dans chaque mode de MCR, l’acquisition des données s’effectue selon plusieurs faisceaux définis par des plages d’angle d’incidence différentes. Chaque faisceau est désigné par un nom unique, aussi appelé mnémonique du faisceau, basé sur la configuration d’imagerie. Vous pouvez sélectionner le faisceau qui vous intéresse à l’aide de son mnémonique dans la page des propriétés du type raster MCR pour un modèle de traitement et un type de polarisation donnés.

Prise en charge des produits raster

Le produit raster se trouve dans le répertoire des jeux de données MCR, où le fichier manifest.safe représente le conteneur des produits raster.

Une fois le fichier manifest.safe développé, les produits raster sont affichés selon le mode. Le conteneur raster comme les produits raster peuvent être chargés dans ArcGIS Pro. Les polarisations disponibles sont représentées sous forme de bandes dans le produit raster.

Pour en savoir plus sur la constellation MCR, consultez le site Web de l’Agence spatiale canadienne.

Sentinel-1

Sentinel-1 est la constellation de satellites SAR en bande C de l’Agence spatiale européenne (ESA). Elle est composée de deux satellites en orbite autour des pôles, Sentinel-1A et Sentinel-1B. Ces deux satellites opèrent à une fréquence centrale de 5,405 GHz (longueur d’onde environ égale à 5,547 centimètres). Ils collectent des données dans quatre modes : Stripmap (SM), Interferometric Wide Swath (IW), Extra-Wide Swath (EW) et Wave (WV), avec une fauchée et une résolution pouvant atteindre 400 kilomètres et 5 mètres respectivement. Les modes SM, IW et EW offrent des options de polarisation simple (HH ou VV) et double (HH+HV ou VV+VH). Quant au mode WV, il offre uniquement une option de polarisation simple (HH ou VV).

Polarisation	Bande	Longueur d’onde (cm)
HH	C	5.5
VV	C	5.5
HV	C	5.5
VH	C	5.5

Types de produits

Les produits Sentinel-1 GRD (Ground Range Detected) et SLC (Single Look Complex) sont pris en charge.

• GRD : ces produits sont des images à traitement multi-visée et projetées sur la distance au sol selon un modèle ellipsoïdal terrestre. Une image GRD est stockée sous forme de matrice de valeurs réelles. La valeur de chaque pixel représente l’amplitude du signal de rétrodiffusion réfléchi. Les produits GRD contiennent des cellules de résolution approximativement carrées et un espacement des pixels carrés.
• SLC : ces produits sont des images en visée oblique. Une image SLC est stockée sous forme de matrice de valeurs complexes. La valeur complexe unique de chaque pixel représente l’amplitude et la phase du signal de rétrodiffusion réfléchi.

Modèles de traitement

À l’heure actuelle, le type raster Sentinel-1 prend uniquement en charge les produits de Niveau 1 avec les modes IW, SM et EW :

• Toutes les fauchées - Tous les modes de données sont ajoutés. Il s'agit du modèle par défaut utilisé pour la visualisation de base.
• EW : seules les données EW sont traitées.
• EW1-EW5 : seules les données EW des sous-fauchées 1 à 5 sont ajoutées, respectivement.
• IW : seules les données IW sont traitées.
• IW1 : seules les données IW de la sous-fauchée 1 sont traitées.
• IW2 : seules les données IW de la sous-fauchée 2 sont traitées.
• IW3 : seules les données IW de la sous-fauchée 3 sont traitées.
• S1-S6 : seules les données en mode SM des fauchées 1 à 6 sont traitées, respectivement.

Les polarisations disponibles avec les produits Sentinel-1 sont les suivantes :

• HH : les signaux radar sont transmis horizontalement et reçus horizontalement.
• VV : les signaux radar sont transmis verticalement et reçus verticalement.
• HV : les signaux radar sont transmis horizontalement et reçus verticalement.
• VH : les signaux radar sont transmis verticalement et reçus horizontalement.
• HH HV : polarisation double HH+HV.
• VV VH : polarisation double VV+VH.

Prise en charge des produits raster

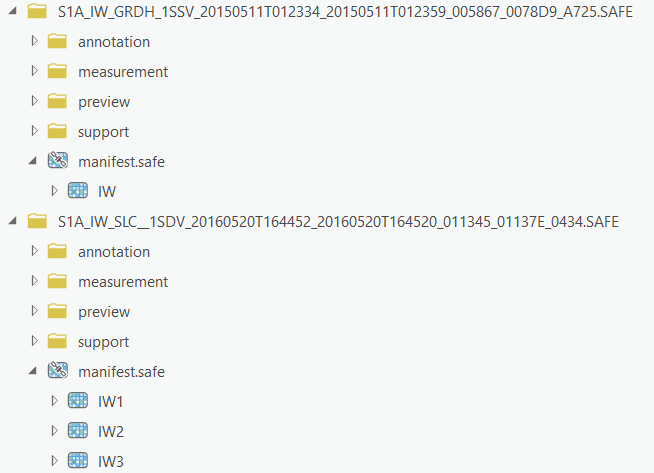

Les produits raster se trouvent dans le répertoire .SAFE, où le fichier manifest.safe représente le conteneur des produits raster. Une fois le fichier manifest.safe développé, les produits raster sont affichés selon le mode. Le conteneur raster comme les produits raster peuvent être chargés dans ArcGIS Pro. Les polarisations disponibles sont représentées sous forme de bandes dans le produit raster.

Pour en savoir plus sur Sentinel-1, consultez le site Web de l’Agence spatiale européenne.
