Référence de la règle Réduire les jonctions

La règle Reduce Junction (Réduire les jonctions) permet de simplifier le diagramme temporaire tout en préservant la topologie.

La règle Réduire les jonctions réduit des jonctions spécifiques représentées dans des diagrammes. Cette règle s’applique aux tables d’objets ou classes de jonctions de réseau, ou encore aux catégories de réseau. Lorsque l’opération de réduction est configurée pour traiter une table d’objets ou classe de source de réseau, vous pouvez filtrer ces jonctions à réduire par attributs. La réduction s’applique toujours au nombre de jonctions auxquelles la jonction est connectée et éventuellement à des attributs ou des valeurs attributaires spécifiques des tronçons adjacents.

Processus de la règle Réduire les jonctions

Que les jonctions à réduire soient basées sur des classes de jonctions de réseau ou des tables d’objets, ou sur des catégories de réseau, le processus de réduction est identique et son comportement est fonction de la valence des jonctions. Il existe de nettes différences de traitement entre les jonctions qui se connectent à deux autres jonctions ou moins et les jonctions qui se connectent à trois autres jonctions ou plus. Ces différences sont détaillées dans les sections suivantes.

Réduction des jonctions qui se connectent à deux autres jonctions ou moins

En cas de réduction des jonctions qui se connectent à deux autres jonctions ou moins, le processus de la règle Réduire les jonctions s’exécute comme suit :

• Les jonctions non connectées sont supprimées.
• Les jonctions qui se connectent à une seule jonction et à ses tronçons connectés sont réduites à cette autre jonction, qui est considérée comme la jonction cible.
• Les jonctions qui se connectent à deux autres jonctions et à tous leurs tronçons associés sont réduites à un tronçon à grande portée, nommé tronçon de réduction, qui est créé pour la réduction.

Réduction des jonctions qui se connectent à trois autres jonctions ou plus

En cas de réduction des jonctions qui se connectent à trois autres jonctions ou plus, le processus de la règle Réduire les jonctions dépend de la définition de niveau du réseau. Autrement dit, une jonction présente dans un réseau partitionné n’est pas réduite de la même façon qu’une jonction présente dans un réseau hiérarchique.

Dans un réseau associé à une définition de niveau hiérarchique, la jonction à réduire est agrégée à une autre jonction à laquelle elle est connectée à l’exception d’une jonction de feuilles. Lorsque les jonctions auxquelles elle est connectée sont des jonctions de feuilles, elle n’est pas réduite.

Dans un réseau associé à une définition de niveau partitionné, une jonction qui se connecte à une jonction en amont unique est réduite à cette jonction cible en amont. Lorsqu’il y a plusieurs jonctions en amont par rapport à la jonction à réduire, ou lorsqu’il n’y en a aucune, la même analyse s’exécute vers l’aval. Le processus recherche une jonction en aval unique et la réduit à cette jonction cible en aval lorsqu’elle existe. Lorsqu’il n’y a aucune jonction en amont unique ni aucune jonction en aval unique, la jonction à réduire n’est pas réduite.

Remarque :

Depuis ArcGIS Pro 3.4, il est possible de configurer la règle de façon à prendre en compte la direction de flux en fonction du sens de numérisation lors de la recherche de la jonction en amont ou en aval ciblée. Dans les versions antérieures d’ArcGIS Pro, les opérations de traçage en amont et en aval ne pouvaient traiter la direction de flux qu’en fonction des emplacements des contrôleurs de sous-réseaux.

Changements de connexion et rapports d’association au cours de la réduction des jonctions

Lors de la réduction des jonctions, il convient de noter ce qui suit :

• Dans certains cas, la réduction des jonctions change le nombre de tronçons se connectant aux jonctions restantes du diagramme.
• Sauf en cas de réduction d’une jonction non connectée, il effectue le suivi des jonctions réduites et de ses tronçons connectés sur la jonction de diagramme qui est considérée comme la jonction cible par la règle de réduction ou sur le tronçon de réduction qui est créé par la règle.

Les diagrammes suivants montrent des exemples de changements de connexion et les rapports d’association.

Diagramme A : réduction de jonctions connectées à une autre jonction

Les diagrammes A1 et A2 de la première ligne de la table présentent deux diagrammes avant réduction. Chacun illustre le contenu du diagramme avant réduction de la jonction orange avec une jonction connectée.

Diagramme A1 : changements de diagramme et rapports d’association	Diagramme A2 : changements de diagramme et rapports d’association
Le diagramme A1 tel qu’il se présente avant réduction de la jonction orange connectée à une autre jonction.	Le diagramme A2 tel qu’il se présente avant réduction de la jonction orange connectée à une autre jonction.
Le diagramme A1 tel qu’il se présente après réduction de la jonction orange.	Le diagramme A2 tel qu’il se présente après réduction de la jonction orange.

Les diagrammes après réduction de la jonction orange sont présentés sur la deuxième ligne de la table. Au terme de la réduction, l’entité J2 et ses tronçons connectés ne sont plus visibles dans les diagrammes générés, mais la règle a effectué le suivi de ces éléments de réseau. Ils sont maintenant associés à la jonction J1 cible.

Comme le montrent ces exemples, la réduction des jonctions qui se connectent à une autre jonction entraîne ce qui suit :

• Modifie le nombre de connexions des jonctions cible : J1 se connectait à une jonction avant la réduction et est devenu non connecté après la réduction. En règle générale, lorsque la jonction cible se connecte à N jonctions avant la réduction, elle se connecte à N-1 jonctions après la réduction.
• Entraîne le report de tous les éléments de réseau réduits sur l’autre jonction cible.

Diagramme B : réduction de jonctions connectées à deux autres jonctions

Les diagrammes suivants montrent comment des jonctions connectées à deux autres jonctions sont réduites.

Cas général

Les diagrammes B1 et B2 de la première ligne de la table présentent les deux diagrammes avant réduction. Chacune illustre le contenu du diagramme avant réduction de la jonction orange avec deux jonctions connectées.

Diagramme B1 : changements de diagramme et rapports d’association	Diagramme B2 : changements de diagramme et rapports d’association
Le diagramme B1 tel qu’il se présente avant réduction de la jonction orange connectée à deux autres jonctions.	Le diagramme B2 tel qu’il se présente avant réduction de la jonction orange connectée à deux autres jonctions.
Le diagramme B1 tel qu’il se présente après réduction de la jonction orange.	Le diagramme B2 tel qu’il se présente après réduction de la jonction orange.

Les diagrammes après réduction de la jonction orange sont présentés sur la deuxième ligne de la table. Au terme de la réduction, l’entité J2 et tous ses tronçons connectés ne sont plus visibles dans les diagrammes générés, mais la règle a effectué le suivi de ces éléments de réseau. Ils sont désormais associés au tronçon de réduction en pointillé bleu créé lors du traitement de la règle.

Comme le montrent ces exemples, la réduction des jonctions qui se connectent à deux autres jonctions réalise les opérations suivantes :

• Ne modifie pas le nombre de jonctions connectées pour ces deux autres jonctions
• Entraîne le report de la jonction réduite et de tous ses tronçons adjacents sur le tronçon de réduction, qui est créé par la règle

Réduire les jonctions le long de tronçons complexes

Lors de la réduction des jonctions connectées à deux autres jonctions le long d’un tronçon complexe, à savoir les jonctions qui se connectent à deux segments le long du même tronçon complexe, le comportement de la règle est légèrement différent. Dans ce cas, notez les différences suivantes :

• Aucun segment de réduction n’est créé.
• L’une des parties du segment complexe est conservée afin de conserver les informations pertinentes du diagramme généré.
• Toutes les jonctions réduites sont reportées sur ce segment.

Le diagramme B3 tel qu’il se présente avant réduction des jonctions orange connectées à deux autres jonctions le long de segments complexes.

Le diagramme B3 tel qu’il se présente après réduction des jonctions orange.

Le diagramme B3 de la première ligne présente le diagramme avant réduction. Il fait référence à deux tronçons complexes, E1 et E2, composés de différents segments, chaque segment étant connecté aux jonctions orange.

Après la réduction des jonctions orange, chaque tronçon complexe est représenté par un segment unique qui agrège toutes les jonctions orange qui se trouvent le long du segment.

Réduire les jonctions connectées à trois autres jonctions ou plus

Les sections suivantes expliquent le fonctionnement du processus de réduction dans un réseau associé à une définition de niveau hiérarchique et dans un réseau associé à une définition de niveau partitionné.

Diagramme C : réduction de jonctions connectées à trois autres jonctions ou plus dans un réseau associé à une définition de niveau hiérarchique

Les diagrammes C1 et C2 de la première ligne du tableau ci-dessous présentent deux diagrammes avant réduction. Chacun illustre le contenu du diagramme avant réduction de la jonction orange.

Diagramme C1 : processus	Diagramme C2 : processus

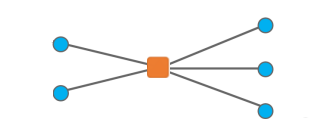

Le diagramme C1 tel qu’il se présente avant réduction de la jonction orange avec trois jonctions connectées ou plus dans un réseau associé à une définition de niveau hiérarchique.	Le diagramme C2 tel qu’il se présente avant réduction de la jonction orange avec trois jonctions connectées ou plus dans un réseau associé à une définition de niveau hiérarchique.
Le diagramme C1 présente deux jonctions connectées à gauche de la jonction orange auxquelles cette jonction peut être réduite. Il est impossible d’appliquer la réduction aux jonctions à droite puisque ce sont toutes des jonctions de feuilles.	Le diagramme C2 présente cinq jonctions qui se connectent à la jonction à réduire. Comme ce sont toutes des jonctions de feuilles, elles ne peuvent pas être utilisées en tant que jonctions cibles pour la réduction de la jonction orange.
Le diagramme C1 tel qu’il se présente après exécution de la règle de réduction : la jonction orange est effectivement réduite à l’une des jonctions qui ne sont pas des jonctions de feuilles à sa gauche à laquelle elle est connectée.	Le diagramme C2 tel qu’il se présente après exécution de la règle de réduction : la jonction orange n’est pas réduite.

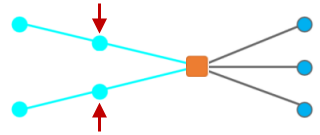

Sur la deuxième ligne, chaque graphique met en évidence les jonctions connectées à la jonction orange à réduire. Pour le diagramme C1, les deux jonctions à gauche de la jonction orange peuvent être utilisées en tant que jonction cible à laquelle cette jonction peut être réduite, ce qui n’est pas le cas des trois jonctions à droite puisque ce sont des jonctions de feuilles. Pour le diagramme C2, comme les jonctions qui se connectent à la jonction orange à réduire sont des jonctions de feuilles, elles ne peuvent pas être utilisées en tant que jonction cible à laquelle la jonction orange peut être réduite.

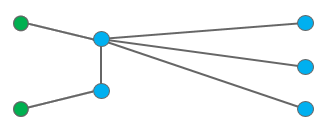

Le contenu des diagrammes d’exemple après réduction est présenté sur la troisième ligne de la table. Dans le diagramme C1, la jonction orange est effectivement réduite à l’une ou l’autre des jonctions qui étaient situées à sa gauche. Dans le diagramme C2, la jonction orange n’est pas réduite.

Le tableau suivant présente l’évolution du diagramme et montre comment les associations sont reportées lorsqu’une jonction qui se connecte à trois autres jonctions ou plus est effectivement réduite dans un réseau associé à une définition de niveau hiérarchique.

Diagramme C3 : changements de diagramme et rapports d’association	Diagramme C4 : changements de diagramme et rapports d’association

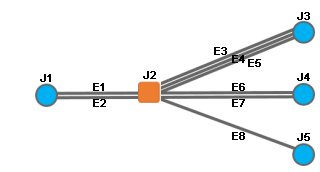

Le diagramme C3 tel qu’il se présente avant réduction de la jonction orange qui se connecte à cinq autres jonctions.	Le diagramme C4 tel qu’il se présente avant réduction de la jonction orange qui se connecte à cinq autres jonctions.

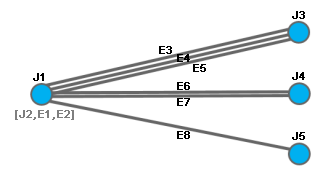

Le diagramme C3 tel qu’il se présente après réduction de la jonction orange qui se connecte à cinq autres jonctions.	Le diagramme C4 tel qu’il se présente après réduction de la jonction orange qui se connecte à cinq autres jonctions.

Les diagrammes C3 et C4 de la première ligne présentent les diagrammes avant réduction de la jonction orange qui se connecte à cinq autres jonctions.

Les diagrammes obtenus après réduction de cette jonction orange sont présentés sur la deuxième ligne :

• Pour le diagramme C3 de gauche, les entités J3 et E1 ne sont plus visibles après réduction.
• Pour le diagramme C4 de droite, les entités J3, E1, E2 et E3 ne sont plus visibles après réduction.

Dans les deux cas, la règle de réduction a effectué le suivi des éléments de réseau. Elles sont maintenant associées à la jonction cible J1. En outre, la jonction J3, qui se connectait à N=5 jonctions, est réduite à J1, qui se connectait à M=2 jonctions avant réduction, puis se connecte à M=5 jonctions après réduction.

Diagramme D : réduction de jonctions connectées à trois autres jonctions ou plus dans un réseau associé à une définition de niveau partitionné

Les diagrammes D1 et D2 de la première ligne du tableau ci-dessous représentent les portions d’un réseau associé à une définition de niveau partitionné. Ils présentent le contenu initial de deux diagrammes avant réduction de toute jonction orange qui se connecte à trois autres jonctions ou plus.

Diagramme D1 : processus	Diagramme D2 : processus
Le diagramme D1 tel qu’il se présente avant réduction de la jonction orange avec trois jonctions connectées dans un réseau associé à une définition de niveau partitionné.	Le diagramme D2 tel qu’il se présente avant réduction de la jonction orange avec trois jonctions connectées ou plus dans un réseau associé à une définition de niveau partitionné.
Le diagramme D1 présente l’unique jonction en amont (ou jonction en aval) renvoyée par le traçage commencé à partir de la jonction à réduire.	Le diagramme D2 présente plusieurs jonctions en amont renvoyées par le traçage commencé à partir de la jonction à réduire.
Le diagramme D1 tel qu’il se présente après exécution de la règle de réduction : la jonction orange est effectivement réduite à l’unique jonction en amont (ou en aval) détectée.	Le diagramme D2 tel qu’il se présente après exécution de la règle de réduction : la jonction orange n’est pas réduite.

Sur la deuxième ligne, chaque graphique montre le résultat du traçage en amont (ou traçage en aval) commencé à partir de la jonction à réduire, c’est-à-dire la jonction orange, dans les diagrammes D1 et D2. Pour le diagramme D1, le traçage renvoie une seule jonction en amont (ou jonction en aval), tandis que pour le diagramme D2, il renvoie plusieurs jonctions en amont (ou jonctions en aval).

Le contenu des diagrammes d’exemple après réduction est présenté sur la troisième ligne de la table. Dans le diagramme D1, la jonction orange est effectivement réduite, sa jonction en amont ou en aval devenant la jonction cible de la réduction. Dans le diagramme D2, la jonction orange n’est pas réduite.

La table suivante présente l’évolution du diagramme et montre comment les associations sont reportées lorsque les jonctions qui se connectent à trois autres jonctions ou plus sont réduites.

Diagramme D3 : changements de diagramme et rapports d’association	Diagramme D4 : changements de diagramme et rapports d’association

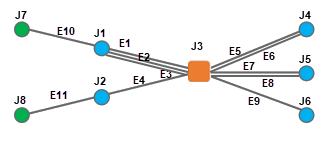

Le diagramme D3 tel qu’il se présente avant réduction de la jonction orange qui se connecte à quatre autres jonctions.	Le diagramme D4 tel qu’il se présente avant réduction de la jonction orange qui se connecte à quatre autres jonctions.
Le diagramme D3 tel qu’il se présente après réduction de la jonction orange qui se connecte à quatre autres jonctions.	Le diagramme D4 tel qu’il se présente après réduction de la jonction orange qui se connecte à quatre autres jonctions.

Les diagrammes D3 et D4 de la première ligne présentent les diagrammes avant réduction de la jonction orange qui se connecte à quatre autres jonctions.

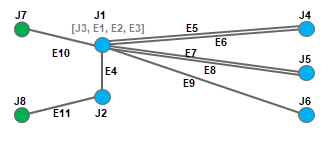

Les diagrammes obtenus après réduction de cette jonction orange sont présentés sur la deuxième ligne :

• Pour le diagramme C3 de gauche, les entités J2 et E1 ne sont plus visibles après réduction.
• Pour le diagramme C4 de droite, les entités J2, E1 et E2 ne sont plus visibles après réduction.

Dans les deux cas, la règle de réduction a effectué le suivi des éléments de réseau. Elles sont maintenant associées à la jonction cible J1, qui était en amont ou en aval par rapport à J2. En outre, la jonction J2 qui se connectait à N=4 jonctions est réduite à J1, qui se connectait à M=1 jonctions avant réduction et se connecte à M=3 jonctions après réduction.

Comme le montrent ces exemples, la réduction d’une jonction J2 qui se connecte à N = trois autres jonctions ou plus se comporte comme suit lorsque cette jonction a une seule jonction en amont (ou en aval), J1, qui se connecte à M jonctions :

• Modifie le nombre de connexions de cette jonction en amont J1 afin qu’elle se connecte à N+M-2 jonctions après réduction
• Entraîne le report de la jonction réduite et de tous ses tronçons en amont (ou en aval) adjacents sur la jonction en amont (ou en aval) cible

Réduction et inclusion des jonctions

La règle de réduction de jonctions respecte les impératifs suivants :

• Une jonction de contenu ne peut jamais agréger des entités autres que de contenu.

  Les exemples ci-dessous présentent différents cas d’utilisation. La première colonne présente des exemples de diagramme avec une jonction de contenu bleue connectée aux jonctions orange. La deuxième colonne présente le diagramme après exécution de la règle Réduire les jonctions configurée pour réduire toutes les jonctions orange.

  Le diagramme D1 tel qu’il se présente avant réduction des jonctions orange.

  Le diagramme D1 tel qu’il se présente après réduction des jonctions orange.

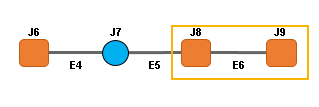

  Dans le diagramme 1, aucun élément de réseau n’est réduit puisque la jonction de contenu bleue ne peut pas agréger la jonction orange qui n’est pas de type contenu.

  Le diagramme D2 tel qu’il se présente avant réduction des jonctions orange.

  Le diagramme D2 tel qu’il se présente après réduction des jonctions orange.

  Dans le diagramme 2, seule la jonction orange à gauche et son tronçon connecté sont réduits en la jonction bleue qui est également une jonction de type contenu.

  Le diagramme D3 tel qu’il se présente avant réduction des jonctions orange.

  Le diagramme D3 tel qu’il se présente après réduction des jonctions orange.

  Dans le diagramme 3, les jonctions orange à gauche et leur tronçon connecté sont réduits en la jonction bleue qui est également une jonction de type contenu. La jonction J9 orange qui n’est pas de type contenu et ses deux tronçons connectés sont agrégés en un tronçon de réduction.

• Une jonction de contenu ne peut jamais agréger des entités ou objets de contenu. Cependant, les tronçons de réduction obtenus peuvent agréger les entités de contenu comme celles qui ne sont pas de type contenu.

  Les exemples ci-dessous montrent des cas d’utilisation. La première colonne présente des exemples de diagramme avec une jonction qui n’est pas de type contenu bleue connectée aux jonctions orange. La deuxième colonne présente le diagramme après exécution de la règle Réduire les jonctions configurée pour réduire toutes les jonctions orange.

  Le diagramme D4 tel qu’il se présente avant réduction des jonctions orange.

  Le diagramme D4 tel qu’il se présente après réduction des jonctions orange.

  Dans le diagramme 4, aucun élément de réseau n’est réduit puisque la jonction bleue qui n’est pas de type contenu ne peut pas agréger la jonction orange qui n’est pas de type contenu.

  Le diagramme D5 tel qu’il se présente avant réduction des jonctions orange.

  Le diagramme D5 tel qu’il se présente après réduction des jonctions orange.

  Dans le diagramme 5, les entités J4 et E3 sont des contenus réduits sous la jonction de contenu J5. E2 est agrégé sous un tronçon de réduction R1 qui connecte la jonction sans contenu J3 à la jonction de contenu J5.

  Le diagramme D6 tel qu’il se présente avant réduction des jonctions orange.

  Le diagramme D6 tel qu’il se présente après réduction des jonctions orange.

  Dans le diagramme 6, la jonction orange J6 à gauche et son tronçon connecté E4 sont réduits à la jonction bleue, qui est également une jonction de type sans contenu. Les entités J8 et E6 à droite sont des contenus réduits sous la jonction de contenu J9. E5 est agrégé sous un tronçon de réduction R2 qui connecte la jonction sans contenu J7 à la jonction de contenu J9.

Configuration de la règle Réduire les jonctions

Les outils à utiliser pour ajouter une règle Reduce Junction (Réduire les jonctions) dans un modèle, à savoir Add Reduce Junction Rule (Ajouter une règle de réduction des jonctions), Add Reduce Junction By Attribute Rule (Ajouter une règle de réduction des jonctions par attributs) et Add Reduce Junction By Category Rule (Ajouter une règle de réduction des jonctions par catégories), sont décrits comme suit :

• Utilisez l’outil Add Reduce Junction Rule (Ajouter une règle de réduction des jonctions) pour configurer la réduction des jonctions de diagramme en fonction de classes source de jonctions de réseau ou de tables d’objets déterminées. Il vous permet de spécifier une liste de classes source de jonctions et de tables d’objets et de considérer chaque jonction appartenant à ces classes de jonctions et tables d’objets comme candidate à la réduction ou, au contraire, de considérer les jonctions situées en dehors de ces classes de jonctions ou tables d’objets spécifiées comme des candidates à la réduction. Ensuite, toutes les jonctions qui sont candidates à la réduction sont traitées conformément au nombre de jonctions auxquelles elles se connectent dans le diagramme, et éventuellement conformément aux attributs importés par leurs tronçons incidents.
• Utilisez l’outil Add Reduce Junction By Attribute Rule (Ajouter une règle de réduction des jonctions par attributs) pour configurer la réduction des jonctions de diagramme en fonction d’une classe source de jonctions de réseau ou d’une table d’objets en particulier, en filtrant ces jonctions sur leurs propres attributs. Ensuite, toutes les jonctions qui sont candidates à la réduction sont traitées conformément au nombre de jonctions auxquelles elles se connectent dans le diagramme, et éventuellement conformément aux attributs importés par leurs tronçons adjacents.
• Utilisez l’outil Add Reduce Junction By Category Rule (Ajouter une règle de réduction des jonctions par catégories) pour configurer la réduction des jonctions balisées avec ou sans catégories de réseau en particulier.

Remarque :

L’outil Add Reduce Junction By Category Rule (Ajouter une règle de réduction des jonctions par catégories) s’applique uniquement à Utility Network version 7 et ultérieure.

Conseil :

Lorsque vous configurez une règle de diagramme par attributs, vous pouvez filtrer les entités de diagramme sur les valeurs attributaires de la source de réseau par rapport aux valeurs attributaires des autres entités de diagramme en utilisant l’instruction SQL spécifique suivante : WHERE 'OBJECT' = 'IN_DIAGRAM'. Par exemple, pour interroger l’entité de diagramme avec une valeur attributaire minimale dans le diagramme généré, vous pouvez configurer un outil Ajouter <XXX> par règle attributaire avec une expression SQL en suivant la syntaxe suivante : <attributeName> = (SELECT MIN(<attributeName>) FROM <networkClassName>) WHERE 'OBJECT' = 'IN_DIAGRAM'.
