Rechercher les interruptions d’événements

Disponible avec les licences ArcGIS Pro Standard et Data Reviewer.

Résumé

La vérification Find Event Gaps (Rechercher les interruptions d’événements) permet de rechercher les événements linéaires référencés présentant des interruptions sur le même itinéraire ou plusieurs itinéraires à la date et sur l’intervalle de l’itinéraire.

Workflows pris en charge

Les vérifications ArcGIS Data Reviewer prennent en charge plusieurs méthodes pour implémenter l’examen automatisé des données. La table suivante identifie les méthodes d’implémentation prises en charge pour cette vérification :

Type de règle attributaire	Pris en charge
Validation	Oui (ArcGIS Pro 3.1 et ArcGIS Enterprise11.1 ou version ultérieure)
Contrainte	Non

Vue d’ensemble

La vérification Find Event Gaps (Rechercher les interruptions d’événements) recherche les événements linéaires référencés présentant des interruptions entre les événements de la même catégorie, sur le même itinéraire ou plusieurs itinéraires. Par exemple, les mêmes catégories peuvent être deux événements de limitation de vitesse enregistrés sur le même itinéraire, qui ne couvrent pas la longueur de l’itinéraire, ce qui crée une interruption. Cette vérification tient compte de la date et de l’heure comme facteur important, car tout dans le système de référencement linéaire, y compris les itinéraires, les événements et le calibrage des itinéraires, se base sur la date et l’heure. Par exemple, un événement de limite de vitesse sur un itinéraire peut être valide uniquement pour une date et une période.

Remarque :

La vérification Find Event Gaps (Rechercher les interruptions d’événements) doit être créée dans la classe d’entités de réseau de l’itinéraire.

Scénarios liés aux secteurs d’activité

Il est possible d’utiliser cette vérification dans les scénarios suivants :

• Dans le cadre de la gestion des routes, un événement de limitation de vitesse représentant 55 m/h doit couvrir la mesure entière de son entité d’itinéraire correspondante.
• Pour éviter la corrosion des pipelines, l’enregistrement de la mesure du revêtement de protection appliqué aux ressources souterraines sans interruptions garantit l’exactitude du signalement et la sécurité des entités souterraines.

Exemples

L’image suivante montre des événements d’erreurs linéaires (en rouge) qui représentent des interruptions entre d’autres événements du même itinéraire et sur plusieurs itinéraires.

Utiliser des filtres de date pour affiner les résultats par heure

Un itinéraire représente un événement linéaire, comme une autoroute, à une date et à une heure spécifiques. Lorsque vous localisez les événements sur un itinéraire, seuls les événements qui étaient actifs au moment où l’itinéraire était actif sont affichés. La vérification Rechercher les interruptions d’événement identifie toutes les interruptions d’événement à partir de l’heure d’activation de l’itinéraire jusqu’à l’heure actuelle.

Pour éviter les résultats inutiles à partir d’heures passées, la vérification Rechercher les interruptions d’événement offre les deux paramètres de filtre, le filtre de source d’événement et d’attribut.

Filtre 1 : Attribut

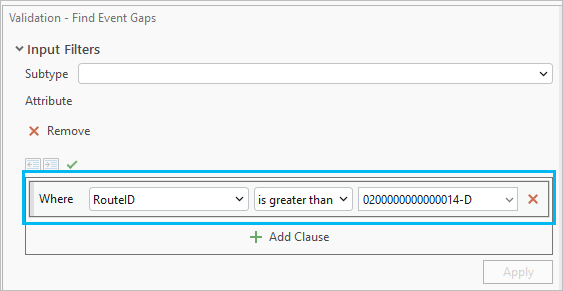

• Attribut : permet d’évaluer des itinéraires spécifiques. Par exemple, la demande d’itinéraires avec un RouteID supérieur à 020000000000014-D : Where RouteID is greater than 020000000000014-D.



Filtre 2 : Source de l’événement

• Event Source (Source de l’événement) : affine l’évaluation des interruptions d’événement selon une date spécifique. Par exemple, demande d’interruptions d’événement le ou au-delà du 01/01/1988 : Where FROM_DATE is on or after 1/1/1988 0:00:00.



Exemple de scénario de filtrage

Dans l’exemple de scénario suivant, l’itinéraire affiché ci-dessous (en surbrillance en bleu) a un événement de limite de vitesse (en surbrillance en jaune) qui le chevauche partiellement. Ce chevauchement entraîne une erreur lors de l’utilisation de la vérification Rechercher les interruptions

Cependant, il y a un écart temporel entre l’événement de limite de vitesse et l’itinéraire correspondant. L’événement de limite de vitesse est actif depuis le 01/01/1988, mais son itinéraire correspondant est actif depuis le 01/01/1911.

Événement de limite de vitesse

ID de l’événement	ID d’itinéraire	Mesure de départ	Mesure d’arrivée	Date de début	Date de fin
123	Itinéraire 2 NS-98429	0	0,04699747	01/01/1988	Présenter

Avec le scénario ci-dessus, voici une liste des divers résultats que vous pouvez rencontrer lorsque vous utilisez la vérification Rechercher les interruptions d’événement pour identifier les chevauchements des erreurs temporelles.

Exécutez la vérification sans scénario de filtre d’événement

Si vous exécutez la vérification Rechercher les interruptions d’événement sans filtre d’événement, le résultat est une géométrie erronée qui couvre l’intégralité de la longueur de l’itinéraire. Le message d’erreur répertorie deux erreurs de tranche :

Erreur	Description
Interruption de l’événement (<Nom de la classe d’entités de l’événement>) (<Numéro ObjectID>) entre les mesures 0 et 0,04699747 pendant la période entre le 01/01/1911 et le 01/01/1988.	Entraînée par la limite de vitesse ne couvrant pas l’intégralité de la longueur de l’itinéraire allant du 01/01/1911 au 01/01/1988.
entre les mesures 0,22693 et 0,04699747 pendant la période allant du 01/01/1988 à l’heure actuelle.	Entraînée par l’événement de limite de vitesse existant couvrant partiellement la longueur de l’itinéraire allant du 01/01/1988 à l’heure actuelle.

Exécuter la vérification avec un scénario de filtrage d’événement

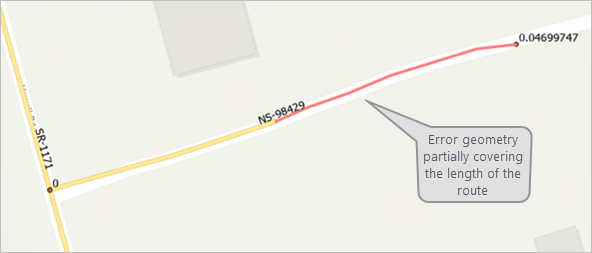

Si vous exécutez la vérification Rechercher les interruptions d’événement avec un filtre d’événement le ou au-delà du 01/01/1988, la vérification génére des résultats avec le message d’erreur suivant : Event Gap (<Nom de la classe d’entités des itinéraires>) sur (<Nom de la classe d’entités des itinéraires>) (<Numéro ObjectID>) entre les mesures 0,22693 et 0,04699747 lors de la période allant du 01/01/1988 jusqu’à la période actuelle.. Cette erreur est due à la géométrie de l’événement qui couvre partiellement la longueur de l’itinéraire lors du cadre temporel spécifié.

Syntaxe

Paramètre	Requis	Explication	Workflow
Sous-type	Non	Sous-type auquel la règle est appliquée.	Validation
Attribut	Non	Une requête pouvant être créée sur l’entité d’itinéraire pour restreindre le nombre d’itinéraires à évaluer. Exemple de requête : Route ID is greater than or equal to 100023011	Validation
Propriétés d’événement/Identifiant d’itinéraire	Oui	Nom du champ contenant les valeurs utilisées pour associer les événements aux itinéraires. Le champ doit être de type données numériques.	Validation
Propriétés d’itinéraire/Date de début de l’itinéraire	Oui	Nom du champ contenant les valeurs définissant la date de début d’un itinéraire. Le champ doit être de type donnée de date.	Validation
Propriétés d’itinéraire/Date de fin de l’itinéraire	Oui	Nom du champ contenant les valeurs définissant la date de fin d’un itinéraire. Le champ doit être de type donnée de date.	Validation
Propriétés d’événements/Source de l’événement	Oui	L’événement de ligne enregistré avec le réseau d’itinéraires dont valider les interruptions.	Validation
Propriétés d’événement/Identifiant d’itinéraire	Oui	Nom du champ contenant les valeurs utilisées pour associer les événements aux itinéraires. Le champ doit être de type données numériques.	Validation
Filtrer	Non	Une requête pouvant être créée sur l’entité d’événement pour restreindre les résultats en fonction du temps. Exemple de demande : FromDate is on or after 3/3/2010, renvoie les interruptions comme erreurs existant uniquement le ou au-delà du 03/03/2010. Elle ne renvoie pas les erreurs d’interruptions avant le 03/03/2010.	Validation
Propriétés d’événement/Mesure de départ	Oui	Nom du champ contenant la valeur de mesure de départ d’une entité d’événement linéaire ou ponctuelle. Le champ doit être de type données numériques.	Validation
Propriétés d’événement/Mesure d’arrivée	Oui	Nom du champ contenant la valeur de mesure de fin d’une entité d’événement linéaire. Le champ doit être de type données numériques.	Validation
Propriétés d’événements/Date de début de l’événement	Oui	Nom du champ contenant les valeurs définissant la date de début d’une entité d’événement ponctuelle ou linéaire. Le champ doit être de type donnée de date.	Validation
Propriétés d’événements/Date de fin de l’événement	Oui	Nom du champ contenant les valeurs définissant la date de fin d’une entité d’événement ponctuelle ou linéaire. Le champ doit être de type donnée de date.	Validation
Tolérance de mesure	Non	Valeur facultative utilisée lors de la recherche d’interruptions d’événement au niveau d’une valeur de tolérance spécifique. La tolérance M du système de référencement linéaire est utilisée par défaut.	Validation
Nom	Oui	Nom unique pour la règle. Ces informations sont utilisées dans la prise en charge de la traçabilité des critères de qualité des données, la création automatisée de rapport et les processus correctifs.	Validation
Description	Non	Une description de l’erreur que vous définissez lorsqu’une entité non conforme est trouvée. Ces informations sont utilisées pour les processus correctifs.	Validation
Gravité	Non	Gravité de l’erreur attribuée lorsqu’une entité non conforme est détectée. Cette valeur indique l’importance de l’erreur par rapport à d’autres erreurs. Les valeurs peuvent aller de 1 à 5, 1 étant la priorité la plus élevée et 5 la plus basse.	Validation
Balises	Non	Propriété de la balise de la règle. Ces informations sont utilisées dans la création de règles et les processus de gestion pour prendre en charge la traçabilité et la création de rapports sur les critères de qualité des données.	Validation

Remarques

Gardez à l’esprit les informations suivantes lorsque vous utilisez la vérification :

• La vérification doit être créée dans la classe d’entités de réseau de l’itinéraire.
• Cette vérification prend en charge la validation des événements stockés dans les classes d’entités linéaires.
• Si vous le souhaitez, vous pouvez définir une valeur Measure Tolerance (Tolérance de mesure) qui sera utilisée lors de la recherche d’événements comportant des mesures non valides. Cette valeur ne peut pas être inférieure à la valeur m-tolerance (Tolérance m) de l’entité d’itinéraire en entrée.

  En savoir plus sur les propriétés d’une référence spatiale

• Les entités d’itinéraire doivent prendre en charge les valeurs m et être inscrites auprès du LRS de Roads and Highways ou de Pipeline Referencing.
• Cette vérification prend en charge la validation des événements stockés dans une géodatabase et inscrits auprès du système de référencement linéaire (LRS) de ArcGIS Roads and Highways ou de ArcGIS Pipeline Referencing.
• Un champ d’identifiant d’itinéraire (de type de données numériques) est requis pour toutes les entités d’itinéraires et d’événements.
• Un index attributaire sur le champ d’identifiant de l’itinéraire accélère la segmentation dynamique.
• Les événements associés aux entités d’itinéraires non monotoniques ne sont pas évalués par cette vérification. Les itinéraires non monotoniques sont des itinéraires qui contiennent des valeurs de mesure continues ou dont la valeur n’augmente pas ou ne diminue pas de manière stricte.

  La vérification Monotonicity (Monotonie) recherche des itinéraires non monotoniques qui requièrent une correction.

• Seules les entités en entrée ayant un statut de validation 2 (No calculation required, validation required, no error) [2 (Aucun calcul requis, validation requise, aucune erreur)], 3 (No calculation required, validation required, has error(s)) [3 (Aucun calcul requis, validation requise, des erreurs)], 6 (Calculation required, validation required, no error) [6 (Calcul requis, validation requise, aucune erreur)] ou 7 (Calculation required, validation required, has error(s)) [7 (Calcul requis, validation requise, des erreurs)] sont prises en compte lors de l’évaluation de la règle.
• Le paramètre de filtre Attribute (Attribut) est limité aux opérateurs de comparaison (=, <>, >, <, >= et <=) et aux opérateurs logiques (AND/OR, IN/NOT IN, LIKE/NOT LIKE et IS NULL).
• Les paramètres de filtre Attribute (Attribut) ne prend pas en charge les types de champ suivants : Big Integer, Date Only, Time Only et Timestamp Offset. S’il est sélectionné, l’en-tête de ligne s’affiche en rouge et la règle ne peut pas être sauvegardée.
