Étiqueter à l’aide du style Street address placement (Placement de type adresse)

Les plans de ville affichent souvent des plages d’adresses pour les propriétés de chaque côté de la rue. Les données des plages d’adresses sont généralement stockées dans les champs Address from left (Adresse à partir de la gauche), Address from right (Adresse à partir de la droite), Address to left (Adresse à gauche) et Address to right (Adresse à droite). Ces champs peuvent être concaténés en deux classes d’étiquetage, Address from (Adresse à partir de la) et Address to (Adresse à), les deux champs étant renseignés dans une étiquette au format gauche/droite (par exemple, 1/2). Dans cet exemple, la barre oblique inverse (/) fait office de caractère d’empilement et les deux nombres apparaissent de chaque côté de la rue (vous pouvez utiliser tout autre caractère qu’un espace. Il doit être ajouté à la liste Stacking separators (Séparateurs d’empilement) et l’empilement doit être défini sur Forced split (Fractionnement forcé) pour ce caractère). Si une étiquette de la paire d’étiquettes empilées n’est pas présente (l’attribut ne figure pas dans la table), l’autre étiquette reste placée à la position correcte.

En savoir plus sur la configuration des classes d’étiquettes pour l’étiquetage des adresses postales

Le style Street address placement (Placement de type adresse) du Moteur d’étiquetage Maplex n’autorise qu’une position de placement pour l’étiquette : Centered straight (Centrée droite). Vous pouvez définir un décalage des étiquettes pour les étiquettes de plage d’adresses pour en contrôler le placement le long de la rue par rapport aux jonctions de rues. Vous pouvez également définir une tolérance qui permettra de déplacer l’étiquette plus loin dans la rue.

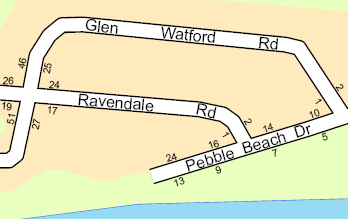

L’image ci-après montre les rues étiquetées avec leurs plages d’adresses à l’aide du style Street Address Placement (Placement de type adresse).

1. Vérifiez que le Moteur d’étiquetage Maplex est activé.
2. Vérifiez que List By Labeling (Répertorier par étiquetage) est la méthode d’affichage active dans la fenêtre Contents (Contenu). Cliquez sur l’onglet List By Labeling (Répertorier par étiquetage) .
3. Créez des classes d’étiquettes pour les plages d’adresses de fin et de début et procédez comme suit pour chaque classe d’étiquettes.
4. Sélectionnez une classe d’étiquette dans la fenêtre Contents (Contenu) et cliquez sur l’onglet Labeling (Étiquetage).
5. Dans l’onglet Labeling (Étiquetage), dans le groupe Label Placement (Placement des étiquettes), cliquez sur Label Placement Properties (Propriétés de placement d’étiquette) .
6. Dans la fenêtre Labeling (Étiquetage), cliquez sur Position et sur l’onglet Position .
7. Développez Placement.
8. Sélectionnez l’option Street address placement (Placement de type adresse) dans la liste déroulante des styles de placement d’étiquette de ligne.

   La position d’une étiquette peut changer quand vous sélectionnez le style Street address placement (Placement de type adresse). En effet, seule la position de ligne Centered straight (Centrée droite) est disponible pour ce style de placement.

   En savoir plus sur la configuration des classes d’étiquettes pour l’étiquetage des adresses postales

9. Créez des propriétés d'étiquette pour les côtés gauche et droit de l'adresse.

   L’expression d’étiquette ArcGIS Arcade de la classe d'étiquettes de plage d'adresses d’origine se présente comme suit :

   $feature.Left_from_address_field + "/" + $feature.Right_from_address_field

   L’expression d’étiquette ArcGIS Arcade de la classe d'étiquettes de plage d'adresses de destination se présente comme suit :

   $feature.Left_to_address_field + "/" + $feature.Right_to_address_field

10. Activez l’étiquetage multi-lignes. Ajoutez « / » à la liste Stacking separators (Séparateurs d’empilement), décochez la case Visible et cochez la case Forced Split (Fractionnement forcé).

    Vous pouvez utiliser tout autre caractère qu’un espace comme caractère d’empilement. Il doit être ajouté à la liste Stacking separators (Séparateurs d’empilement), la case Visible doit être décochée et la case Forced Split (Fractionnement forcé) doit être cochée.
