Supprimer les étiquettes dupliquées dans un rayon donné

Certains endroits de la carte peuvent comporter plusieurs étiquettes avec un même contenu. Par souci de clarté et afin de libérer de l’espace pour d’autres étiquettes, vous pouvez utiliser le Moteur d’étiquetage Maplex pour supprimer de la carte les étiquettes redondantes dans une zone de recherche spécifique.

Une fois que vous avez étiqueté les entités, vous pouvez identifier les agrégats portant des étiquettes identiques. L'étape suivante consiste à mesurer le rayon de l'agrégat identifié. Cette distance définit le rayon de recherche à l'intérieur duquel les étiquettes redondantes sont supprimées.

Le rayon de recherche est appliqué aux classes d'étiquettes du même type d'entités (point, ligne ou polygone) dont l'option Tout supprimer ou Supprimer à une distance constante est sélectionnée. Le nom de police et la taille de police des classes d’étiquettes doivent être identiques pour qu’elles soient considérées comme dupliquées, même si les autres propriétés de symbole textuel des classes d’étiquettes ne jouent aucun rôle pour être prises en compte dans la recherche. Lorsqu’un choix doit être effectué entre deux étiquettes, celle dotée de l’ordre de priorité le plus élevé est placée.

Seules les étiquettes appartenant aux classes d’étiquettes où il est indiqué que les étiquettes dupliquées doivent être effacées sont susceptibles d’être supprimées. Il est possible qu'aucune d'elles ne soit placée si la même étiquette existe dans une autre classe d'étiquettes qui ne mentionne pas que les étiquettes dupliquées doivent être effacées.

Les classes d’étiquettes qui utilisent l’option Never remove (place overlapping) (Ne jamais supprimer (superposition)) conservent une étiquette représentative.

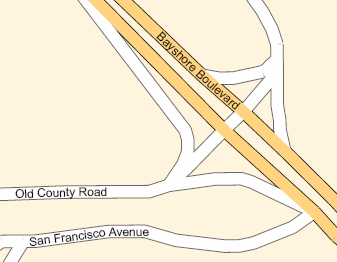

L'image suivante montre la façon dont Bayshore Boulevard est étiqueté une fois que les étiquettes dupliquées ont été supprimées. À l’origine, les deux parties de l’entité linéaire double étaient étiquetées dans cette image. L’option Remove within fixed distance (Supprimer à une distance constante) ayant été définie avec une limite de 150 unités cartographiques, la seconde étiquette de Bayshore Boulevard a été supprimée.

1. Vérifiez que le Moteur d’étiquetage Maplex est activé.
2. Vérifiez que List By Labeling (Répertorier par étiquetage) est la méthode d’affichage active dans la fenêtre Contents (Contenu). Cliquez sur l’onglet List By Labeling (Répertorier par étiquetage) .
3. Sélectionnez une classe d’étiquette dans la fenêtre Contents (Contenu) et cliquez sur l’onglet Labeling (Étiquetage).
4. Dans l’onglet Labeling (Étiquetage), dans le groupe Label Placement (Placement des étiquettes), cliquez sur Label Placement Properties (Propriétés de placement d’étiquette) .
5. Dans la fenêtre Labeling (Étiquetage), cliquez sur Position et sur l’onglet Conflict resolution (Résolution des conflits) .
6. Développez Remove duplicate labels (Effacer les étiquettes dupliquées).
7. Sous l’onglet Map (Carte) , dans le groupe Inquiry (Requête), cliquez sur l’outil Measure (Mesurer)  pour mesurer la taille de l’agrégat d’étiquettes.

   Cliquez à proximité du centre de l'agrégat d'étiquettes et faites glisser la ligne de l'outil Mesurer jusqu'à une position située à l'extérieur de la zone surchargée d'étiquettes, puis double-cliquez. Notez la distance en unités de carte.

8. Sélectionnez le type de suppression des étiquettes dupliquées : Remove within fixed distance (Supprimer à une distance constante) ou Remove all (Tout supprimer).

   Si vous utilisez l’option Remove within fixed distance (Supprimer à une distance constante), indiquez le rayon de recherche et les unités (unités de carte ou de page : millimètres, pouces ou points) utilisées pour la mesure.

   Cette valeur correspond à la distance déterminée à l’étape 7 ci-dessus.
