Un jeu de données de système de référencement linéaire (LRS) est un jeu de classes de contrôleur dans un jeu de classes dentités dans la géodatabase avec toutes les classes dentités qui participent au LRS.
Vous pouvez afficher la hiérarchie d’un jeu de données LRS dans ArcGIS Pro afin de déterminer quels sont les types de réseaux présents dans le LRS, ainsi que les événements associés à chaque réseau.
Examiner la hiérarchie LRS dans la fenêtre Contents (Contenu)
Pour afficher la hiérarchie LRS dans la fenêtre Contents (Contenu), procédez comme suit :
- Dans le projet ArcGIS Pro, sélectionnez la carte contenant la couche d’entités LRS.
La fenêtre Contents (Contenu) s’affiche avec les couches répertoriées.
- Dans la fenêtre Contents (Contenu), cliquez sur une couche d’entités du jeu de données LRS pour la sélectionner.
Vous pouvez sélectionner n’importe quelle couche d’entités appartenant au jeu de données LRS (point de calibrage, axe médian, événement, intersection, réseau ou annotation Redline).
- Cliquez sur l’onglet Location Referencing dans le ruban ArcGIS Pro.
- Cliquez sur LRS Hierarchy (Hiérarchie LRS)
dans le groupe Tools (Outils).Conseil :
Si l’option LRS Hierarchy (Hiérarchie LRS)

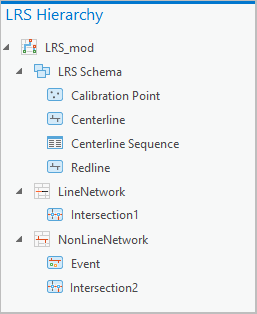

n’est pas active, cela signifie que la couche d’entités sélectionnée n’appartient pas au jeu de données LRS. Sélectionnez une couche d’entités valide dans la fenêtre Contents (Contenu) pour l’activer.La fenêtre LRS Hierarchy (Hiérarchie LRS) s’affiche. Le système LRS (LRS_mod dans cet exemple) est la racine de la hiérarchie.
Le nœud LRS Schema (Structure LRS)
contient les classes d’entités de la structure minimale et la table de séquence des axes médians, tandis que les nœuds de réseau indiquent les classes d’entités de réseau, d’événement et d’intersection.
- Vous pouvez cliquer avec le bouton droit de la souris sur une entité de la hiérarchie LRS pour examiner ses propriétés ou l’ajouter à une nouvelle carte ou à une carte actuelle.
Vous avez accès aux propriétés des classes d’entités de point de calibrage, d’axe médian, d’événement, d’intersection, de réseau ou d’annotation Redline, ainsi qu’aux propriétés de la table de séquence des axes médians.
Examiner la hiérarchie LRS dans la fenêtre Catalog (Catalogue)
Le jeu de données LRS se présente dans la fenêtre Catalog (Catalogue) comme le dossier LRS du nœud de la géodatabase. Une fois qu’il est développé, tous les membres du jeu de classes d’entités apparaissent.
- Dans le projet ArcGIS Pro, ouvrez la fenêtre Catalog (Catalogue).
- Dans la fenêtre Catalog (Catalogue), développez le nœud de la géodatabase, puis développez le jeu de classes d’entités.
La hiérarchie LRS affichée dans le jeu de données LRS porte le nom du système LRS (LRS_mod, dans cet exemple). S’il n’existe pas de jeu de données LRS dans le système LRS, la hiérarchie LRS n’apparaît pas. Exécutez l’outil Modifier le système LRS pour mettre à jour le LRS.
- Cliquez avec le bouton droit de la souris sur le jeu de données LRS, puis sélectionnez LRS Hierarchy (Hiérarchie LRS).
Dans la fenêtre LRS Hierarchy (Hiérarchie LRS) qui s’affiche, la racine porte le nom du LRS (LRS_mod, dans cet exemple).
Le nœud LRS Schema (Structure LRS) regroupe les classes d’entités de la structure minimale et la table de séquence des axes médians, tandis que les nœuds de réseau indiquent les classes d’entités de réseau, d’événement et d’intersection.
- Vous pouvez cliquer avec le bouton droit de la souris sur une entité de la hiérarchie LRS pour examiner ses propriétés ou l’ajouter à une nouvelle carte ou à une carte actuelle.
Vous avez accès aux propriétés des classes d’entités de point de calibrage, d’axe médian, d’événement, d’intersection, de réseau ou d’annotation Redline, ainsi qu’aux propriétés de la table de séquence des axes médians.
