Raster vers TIN (3D Analyst)

Disponible avec une licence 3D Analyst.

Synthèse

Convertit un raster en jeu de données TIN.

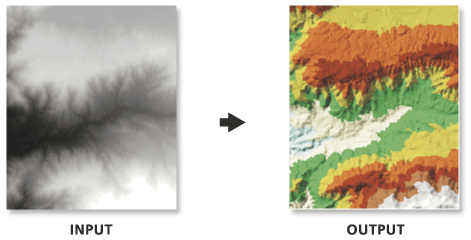

Illustration

Utilisation

• La conversion d’un raster en TIN ne génère pas directement une meilleure surface. Vous avez besoin de données auxiliaires compatibles pour améliorer la définition de la surface. De telles données pourraient être ajoutées au TIN à l’aide de l’outil Mettre à jour un TIN.

• La différence maximale autorisée par défaut entre la hauteur du raster en entrée et celle du TIN en sortie est 1/10 de la plage z du raster en entrée.

• Sous Win32, la taille maximale d’un TIN pouvant être utilisée est comprise entre 15 et 20 millions de nœuds. Il est donc recommandé de s’en tenir à une taille de quelques millions. Les rasters en entrée volumineux et les paramètres de tolérance Z peu élevés peuvent dépasser cette limite. Si la taille pose un problème, traitez des sous-ensembles.

Paramètres

Boîte de dialogue

Étiquette	Explication	Type de données
Raster en entrée	Raster à traiter.	Raster Layer; Mosaic Layer
TIN en sortie	Jeu de données TIN qui va être généré.	TIN
Tolérance Z (Facultatif)	Différence maximale autorisée (en unités z) entre la hauteur du raster en entrée et celle du TIN en sortie. Par défaut, la tolérance z représente 1/10 de la plage z du raster en entrée.	Double
Nombre maximal de points (Facultatif)	Nombre maximal de points qui seront ajoutés au TIN avant la fin du processus. Par défaut, le processus se poursuit jusqu'à ce que tous les points soient ajoutés.	Long
Facteur Z (Facultatif)	Facteur de multiplication des valeurs de hauteur du raster dans le jeu de données TIN obtenu. Il permet généralement de convertir des unités Z afin d'apparier les unités XY.	Double

Python

arcpy.ddd.RasterTin(in_raster, out_tin, {z_tolerance}, {max_points}, {z_factor})

Nom	Explication	Type de données
in_raster	Raster à traiter.	Raster Layer; Mosaic Layer
out_tin	Jeu de données TIN qui va être généré.	TIN
z_tolerance (Facultatif)	Différence maximale autorisée (en unités z) entre la hauteur du raster en entrée et celle du TIN en sortie. Par défaut, la tolérance z représente 1/10 de la plage z du raster en entrée.	Double
max_points (Facultatif)	Nombre maximal de points qui seront ajoutés au TIN avant la fin du processus. Par défaut, le processus se poursuit jusqu'à ce que tous les points soient ajoutés.	Long
z_factor (Facultatif)	Facteur de multiplication des valeurs de hauteur du raster dans le jeu de données TIN obtenu. Il permet généralement de convertir des unités Z afin d'apparier les unités XY.	Double

Exemple de code

1er exemple d'utilisation de l'outil RasterTin (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.RasterTin("vermont_ele.tif", "TIN_VT", "2", "1000", "1")

2e exemple d'utilisation de l'outil RasterTin (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''*********************************************************************
Name: RasterTin Example
Description: This script demonstrates how to use the
             RasterTin tool to create a TIN for each IMG raster in the
             target workspace.
**********************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Create the list of IMG rasters
rasterList = arcpy.ListRasters("*", "IMG")
# Loop the process for each raster
if rasterList:
    for raster in rasterList:
        # Set Local Variables
        zTol = 2
        maxPts = 1500000
        zFactor = 1
        # [:-4] strips the last 4 characters (.img) from the raster name
        outTin = "C:/Output/TIN_" + raster[:-4]
        print("Creating TIN from " + raster + ".")
        #Execute RasterTin
        arcpy.ddd.RasterTin(raster, outTIN, zTol, maxPts, zFactor)
    print("Finished.")
else:
    print("There are no IMG rasters in the " + env.workspace + " directory.")

Environnements

Espace de travail courant, Système de coordonnées en sortie, Espace de travail temporaire, Transformations géographiques, Étendue, Version

Informations de licence

• Basic: Nécessite 3D Analyst
• Standard: Nécessite 3D Analyst
• Advanced: Nécessite 3D Analyst
