L’outil Zone tampon graphique crée une zone tampon à une distance donnée des entités en entrée tout en offrant des options pour certaines formes cartographiques, disponibles pour les extrémités (terminaisons) et les angles (jointures) de la zone tampon lorsque cette dernière est générée autour de l’entité.
Les termes de terminaison et de jointure sont courants dans les graphiques.
Terminaisons

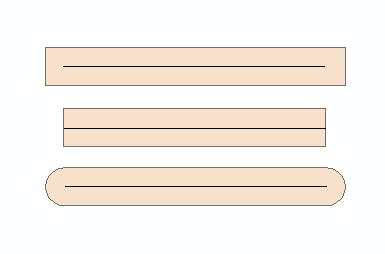

Le paramètre Type de terminaison indique la forme des extrémités de ligne. Les options sont décrites ci-dessous et illustrées dans l’image suivante. Les terminaisons ne sont acceptées que pour les points et les lignes.
- Carrée : terminaison carrée autour de l’extrémité du segment en entrée.
- Tronquée : terminaison perpendiculaire à l’extrémité du segment en entrée.
- Arrondie : terminaison arrondie à l’extrémité du segment en entrée.
Jointures

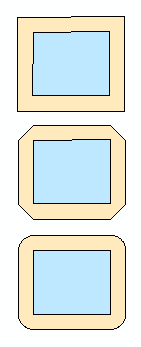

Le paramètre Type de jointure indique la forme des angles. Les options sont décrites ci-dessous et illustrées dans l’image suivante. Les jointures ne sont acceptées que pour les polygones et les lignes.
- Pointue : forme carrée ou pointue autour des angles.
- Biseautée : les angles intérieurs sont carrés et les angles extérieurs sont coupés à la perpendiculaire du point le plus éloigné de l’angle.
- Arrondie : les angles intérieurs sont carrés et l’angle extérieur est arrondi.
