Généraliser (Mise à jour)

ArcGIS Pro 3.4 | | Archive de l’aide

Synthèse

Simplifie les entités en entrée à l’aide de la tolérance de décalage maximal spécifiée. Les entités en sortie contiennent un sous-ensemble des sommets en entrée d’origine.

Illustration

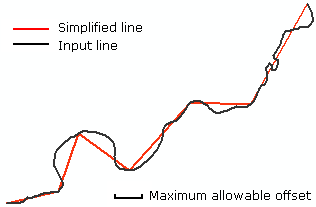

La ligne est simplifiée dans la limite du décalage maximal autorisé
La ligne est simplifiée dans la limite du décalage maximal autorisé

Utilisation

    Attention :

    Cet outil modifie les données en entrée. Pour plus d’informations et connaître les stratégies permettant d’empêcher les modifications de données indésirables, reportez-vous à la rubrique Outils qui modifient ou mettent à jour les données en entrée.

  • Cet outil fait appel au même algorithme que la méthode de suppression de points (l’algorithme de simplification de Douglas-Peucker) de l’outil Simplifier des lignes. L’outil Simplifier des lignes offre davantage de paramètres et crée une nouvelle sortie, tandis que cet outil modifie la classe d’entités en entrée.

  • Cet outil généralise les entités, enregistrement par enregistrement. Les sections de ligne et les limites de polygone qui étaient coïncidentes entre les entités peuvent ne plus l’être après l’exécution de l’outil.

  • Les segments de courbe de Bézier, d’arc circulaire et d’arc elliptique sont convertis en un ensemble de segments de ligne droite.

  • Cet outil ne supprime pas les enregistrements ou les entités. Si la tolérance est plus importante en taille qu’un polygone, le polygone est réduit en trois sommets.

Paramètres

ÉtiquetteExplicationType de données
Entités en entrée

Entités surfaciques ou linéaires à généraliser.

Feature Layer
Tolérance
(Facultatif)

La tolérance définit le décalage maximal autorisé, qui détermine le degré de simplification. Cette valeur limite la distance de décalage possible entre la géométrie en sortie et la géométrie en entrée. Vous pouvez spécifier une unité de mesure préférée. Par défaut, il s’agit de l’unité de l’entité.

Linear Unit

Sortie obtenue

ÉtiquetteExplicationType de données
Entités en entrée mises à jour

Entités en entrée mises à jour.

Feature Class

Informations de licence

  • Basic: Non
  • Standard: Oui
  • Advanced: Oui
