Processus Capella GEO

Disponible avec une licence Image Analyst.

Il est nécessaire de traiter une image radar à synthèse d’ouverture (SAR, Synthetic Aperture Radar) Capella pour pouvoir l’utiliser dans le cadre de visualisations ou d’analyses. Les points à traiter sont notamment le calibrage pour extraire une valeur de rétrodiffusion caractéristique, l’atténuation de la granularité, la suppression des distorsions radiométriques du terrain, ainsi que le rendu d’images avec une grande plage de valeurs.

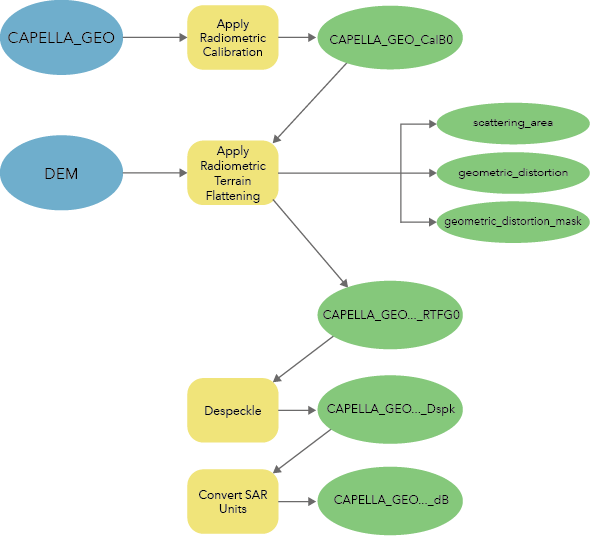

Le jeu d’outils Radar à synthèse d’ouverture de la boîte à outils Image Analyst se compose des outils décrits dans la table et le diagramme ci-dessous et que vous pouvez utiliser pour générer des données d’imagerie prêtes pour l’analyse, ayant subi un calibrage et une correction de terrain, à partir de données GEO (Geocoded Terrain Corrected) Capella :

Outil	Description
Appliquer le calibrage radiométrique	Convertit la réflectivité SAR en entrée en unités physiques de rétrodiffusion normalisée en normalisant la réflectivité à l’aide d’un plan de référence.
Appliquer un aplatissement radiométrique du terrain	Corrige les distorsions radiométriques, liées à la topographie, des données radar à synthèse d’ouverture (SAR).
Suppression de la granularité	Corrige la granularité des données radar à synthèse d’ouverture (SAR) en entrée, qui est le résultat d’un éclairage cohérent ressemblant à un effet granuleux ou « sel et poivre ».
Convertir les unités SAR	Convertit l’échelle des données en entrée du radar à synthèse d’ouverture (SAR).

Considérations sur le traitement GEO Capella

Les produits auxiliaires Capella fournissent un facteur d’échelle constant pour calibrer les valeurs d’image à partir de valeurs numériques en sigma zéro. L’outil Appliquer le calibrage radiométrique utilise une valeur d’angle d’incidence constante, fournie dans les produits auxiliaires Capella, pour convertir les valeurs sigma zéro en valeurs bêta zéro ou gamma zéro.

L’outil Appliquer la correction de terrain géométrique n’est pas utilisé dans le processus GEO Capella. Contrairement aux produits GEC (Geocoded Ellipsoid Corrected) Capella, les produits GEO Capella sont déjà orthorectifiés à l’aide d’un modèle numérique de terrain.
