Processus SLC Mission de la Constellation RADARSAT

Disponible avec une licence Image Analyst.

Il est nécessaire de traiter une image radar à synthèse d’ouverture (SAR, Synthetic Aperture Radar) de la Mission de la Constellation RADARSAT (RCM, RADARSAT Constellation Mission) avant de pouvoir l’utiliser dans le cadre de visualisations ou d’analyses.

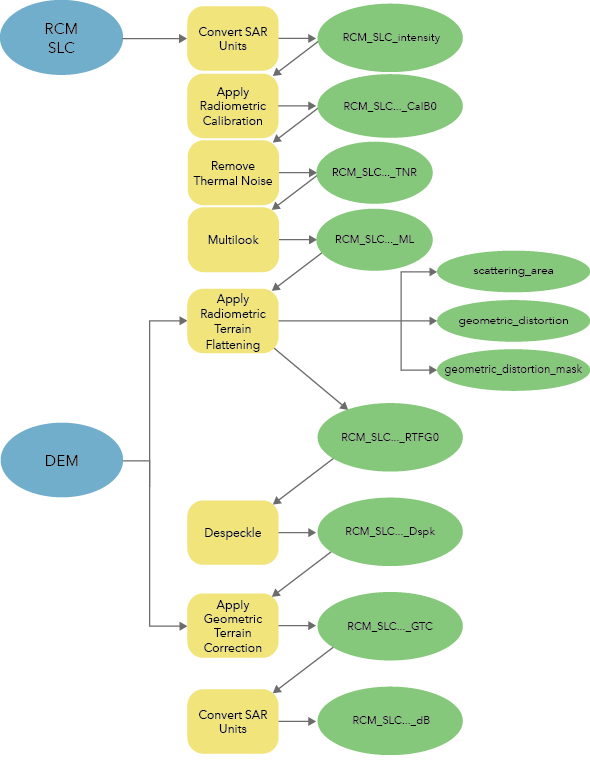

Le jeu d’outils Synthetic Aperture Radar (Radar à synthèse d’ouverture) de la boîte à outils Image Analyst se compose d’outils pour générer des données d’imagerie prêtes pour l’analyse, qui ont subi un calibrage et une correction de terrain. Les outils répertoriés dans la table suivante sont utilisés pour générer des données SLC RCM prêtes pour l’analyse, comme indiqué dans le diagramme ci-dessous.

Outil	Description
Convertir les unités SAR	Convertit l’échelle des données en entrée du radar à synthèse d’ouverture (SAR).
Appliquer le calibrage radiométrique	Convertit la réflectivité SAR en entrée en unités physiques de rétrodiffusion normalisée en normalisant la réflectivité à l’aide d’un plan de référence.
Supprimer le bruit thermique	Corrige les perturbations de rétrodiffusion causées par du bruit thermique dans les données SAR en entrée, ce qui permet d’obtenir une image plus continue.
Multivisée	Détermine la moyenne des données SAR (radar à synthèse d’ouverture) en entrée en tenant compte de la plage et de l’azimut pour évaluer les pixels carrés, limiter la perte de granularité et réduire le temps de traitement de l’outil SAR.
Appliquer un aplatissement radiométrique du terrain	Corrige les distorsions radiométriques, liées à la topographie, des données radar à synthèse d’ouverture (SAR).
Suppression de la granularité	Corrige la granularité des données radar à synthèse d’ouverture (SAR) en entrée, qui est le résultat d’un éclairage cohérent ressemblant à un effet granuleux ou « sel et poivre ».
Appliquer la correction de terrain géométrique	Orthorectifie les données SAR en entrée à l’aide d’un algorithme de géocodage inverse Range-Doppler.

Considérations sur le traitement

Les métadonnées de niveau de bruit sont fournies avec les produits auxiliaires SLC RCM pour vous permettre de supprimer le bruit. Une estimation du bruit d’instrument étant fournie pour les données calibrées, exécutez d’abord l’outil Appliquer le calibrage radiométrique, puis l’outil Supprimer le bruit thermique.

Le mode ScanSAR n’est pas pris en charge actuellement. Les modes autres que ScanSAR suivants sont pris en charge :

• Spotlight
• Très haute résolution 3 m
• Haute résolution 5 m
• Résolution moyenne 16 m
• Polarisation quadruple
