Sommets d’entités vers points (Gestion des données)

Synthèse

Crée une classe d’entités contenant des points générés à partir d’emplacements ou de sommets spécifiés des entités en entrée.

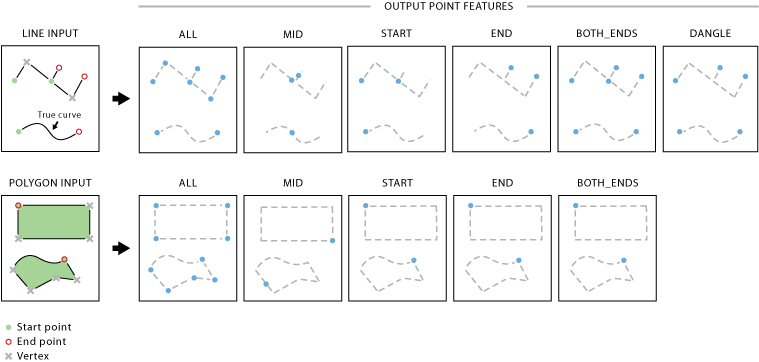

Illustration

Sommets d’entités vers points

Utilisation

• Les attributs des entités en entrée seront conservés dans la classe d'entités points en sortie. Un nouveau champ, ORIG_FID, sera ajouté à la classe d'entités en sortie et défini sur les identifiants d'entité en entrée.

• Pour les polygones ou les lignes multi-parties, chaque partie est traitée comme une ligne. Par conséquent, chaque partie possède ses propres points de début, de fin et de centre ainsi qu’un ou plusieurs éventuels points d’arc pendant.

• Une courbe paramétrique (vraie) comporte uniquement des points de début et de fin et n’est pas densifiée.

• Pour l’option Arc pendant du paramètre Type de point, un champ supplémentaire, DANGLE_LEN, qui comporte les valeurs de longueur d’arc pendant dans l’unité de l’entité, est ajouté à la classe d’entités en sortie. Pour une ligne isolée, les deux points de fin sont des points d’arc pendant ; par conséquent, la longueur d’arc pendant correspond à la longueur de la ligne elle-même. Pour une ligne d’arc pendant qui intersecte une autre ligne à l’un de ses points de fin, la longueur d’arc pendant est mesurée entre le point de fin de l’arc pendant et l’intersection.

Paramètres

Boîte de dialogue

Étiquette	Explication	Type de données
Entités en entrée	Entités en entrée qui peuvent être des lignes ou des polygones.	Feature Layer
Classe d’entités en sortie	Classe d’entités ponctuelles en sortie.	Feature Class
Type de point (Facultatif)	Indique l’emplacement où un point en sortie est créé. Tous les sommets—Un point est créé à chaque sommet d’entité en entrée. Il s’agit de l’option par défaut. Centre—Un point est créé au centre, pas nécessairement un sommet, de chaque ligne en entrée ou limite de polygone. Sommet de début—Un point est créé au point de début (premier sommet) de chaque entité en entrée. Sommet d’extrémité—Un point est créé au point de fin (dernier sommet) de chaque entité en entrée. Sommet de début et d’extrémité—Deux points seront créés : un au point de début et un autre au point de fin de chaque entité en entrée. Sommet pendant—Un point d’arc pendant est créé pour tout point de début ou de fin d’une ligne en entrée, si ce point n’est pas connecté à une autre ligne à tout emplacement le long de cette ligne. Cette option ne s’applique pas à l’entrée de polygone.	String

Python

arcpy.management.FeatureVerticesToPoints(in_features, out_feature_class, {point_location})

Nom	Explication	Type de données
in_features	Entités en entrée qui peuvent être des lignes ou des polygones.	Feature Layer
out_feature_class	Classe d’entités ponctuelles en sortie.	Feature Class
point_location (Facultatif)	Indique l’emplacement où un point en sortie est créé. ALL—Un point est créé à chaque sommet d’entité en entrée. Il s’agit de l’option par défaut. MID—Un point est créé au centre, pas nécessairement un sommet, de chaque ligne en entrée ou limite de polygone. START—Un point est créé au point de début (premier sommet) de chaque entité en entrée. END—Un point est créé au point de fin (dernier sommet) de chaque entité en entrée. BOTH_ENDS—Deux points seront créés : un au point de début et un autre au point de fin de chaque entité en entrée. DANGLE—Un point d’arc pendant est créé pour tout point de début ou de fin d’une ligne en entrée, si ce point n’est pas connecté à une autre ligne à tout emplacement le long de cette ligne. Cette option ne s’applique pas à l’entrée de polygone.	String

Exemple de code

Exemple 1 d’utilisation de l’outil FeatureVerticesToPoints (fenêtre Python)

Le script ci-dessous pour la fenêtre Python illustre l’utilisation de la fonction FeatureVerticesToPoints en mode immédiat.

import arcpy
arcpy.env.workspace = "C:/data"
arcpy.management.FeatureVerticesToPoints("parcels.shp",
                                         "c:/output/output.gdb/parcels_corner",
                                         "ALL")

Exemple 2 d’utilisation de l’outil FeatureVerticesToPoints (script autonome)

Le script autonome ci-après est un exemple d’application simple de la fonction FeatureVerticesToPoints dans un environnement de scripts.

# Name: FeatureVerticesToPoints_Example2.py
# Description: Use FeatureVerticesToPoints function to get the mid-points
#              of input line features


# import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set local variables
inFeatures = "majorrds.shp"
outFeatureClass = "c:/output/output.gdb/majorrds_midpt"

# Run FeatureVerticesToPoints
arcpy.management.FeatureVerticesToPoints(inFeatures, outFeatureClass, "MID")

Environnements

Espace de travail courant, Espace de travail temporaire, Valeur Z en sortie par défaut, Résolution M, Tolérance M, Domaine M en sortie, Domaine Z en sortie, Système de coordonnées en sortie, Étendue, Valeurs M en sortie, Valeurs Z en sortie, Résolution XY, Tolérance XY, Résolution Z, Tolérance Z

Informations de licence

• Basic: Non
• Standard: Non
• Advanced: Oui
