Lorsque vous créez un diagramme de liens à partir d’un graphe de connaissances, vous pouvez changer la manière dont les entités sont disposées pour mieux visualiser les relations existant entre elles. Vous pouvez sélectionner des entités spécifiques et les déplacer. Vous pouvez également changer la mise en page utilisée pour disposer les entités du diagramme de liens et dessiner les relations existant entre elles.
Par défaut, les entités sont disposées à l’aide de la mise en page organique standard. Toutefois, plusieurs types de mise en page sont disponibles : de base, organique, arborescence, radiale, hiérarchique et chronologique. La mise en page utilisée pour disposer le contenu d’un diagramme de liens est indiquée sur le ruban et est nommée « mise en page actuelle ». Diverses opérations agissant sur ce diagramme de liens utilisent la mise en page actuelle pour traiter les résultats. Par exemple, lorsque vous ajoutez des entités et leurs relations, elles sont ajoutées d’une manière adaptée à la mise en page actuelle.
Si une portion spécifique du diagramme de liens est mal représentée par la mise en page actuelle, vous pouvez sélectionner ces éléments de graphe et appliquer une mise en page différente au contenu sélectionné.
Mises en page de base
Ce groupe ne comprend pour l’instant que la mise en page de grille
. Cette mise en page dispose les entités dans un modèle de canevas espacé de manière régulière, dans lequel la taille de la grille dépend du nombre d’entités.
Mises en page organiques
Dans ce groupe, les entités sont disposées dans le diagramme de liens selon des mises en page de force dirigée. Ce type d’algorithme de mise en page considère le diagramme de liens comme s’il s’agissait d’un système mécanique. Les entités se repoussent les unes les autres comme deux aimants alignés avec les mêmes pôles se faisant face, et sont attirées les unes aux autres par les relations qui relient les entités. L’algorithme examine et place les entités de manière itérative et évalue les forces jusqu’à arriver à un équilibre. Les paramètres vous permettent de personnaliser le placement des entités. Ces mises en page vous permettent de visualiser les entités dans des agrégats qui mettent l’accent sur leur mode de connexion.
Les mises en page organiques prises en charge sont les suivantes : standard, communauté, cercle de feuilles, fusiforme et géographique.
Mise en page organique standard
La mise en page standard
utilise une mise en page de force dirigée pour organiser les entités.
La mise en page standard est la mise en page par défaut utilisée pour disposer les entités et les relations lorsqu’un diagramme de liens est créé.
Mise en page organique Community (Communautaire)
La mise en page de communauté
recherche les communautés, qui sont des groupes d’entités étroitement associés. Une mise en page de force dirigée est ensuite utilisée pour organiser les communautés. Les forces d’attraction des relations entre les entités de différentes communautés sont atténuées de sorte que ces communautés soient plus dispersées qu’avec la mise en page organique standard.
Mise en page organique de cercle de feuilles
La mise en page de cercle de feuilles
utilise la même mise en page de force dirigée que la mise en page standard. Toutefois, les entités feuilles sont disposées en cercles autour des entités auxquelles elles sont connectées. Cette structure vous permet de voir quelles entités sont périphériques au réseau.
Mise en page organique Fusiform (Fusiforme)
La mise en page fusiforme
est similaire à la mise en page de cercle de feuilles. Toutefois, les entités présentant un degré réduit de deux ou trois sont traitées différemment.
Un groupe d’entités présentant un degré réduit de deux et associées aux deux mêmes entités est exclu du processus de mise en page de force dirigée au début. À la fin, le groupe d’entités est placé le long d’une ligne. La ligne est orthogonale à une ligne tracée entre les deux entités auxquelles il est connecté. Par exemple, supposons que deux parents soient séparés l’un de l’autre sur un chemin. Une ligne peut être tracée entre les deux parents le long du trottoir. Les enfants des parents se trouveraient les uns à côté des autres le long d’une ligne tracée de manière orthogonale à la ligne qui connecte les parents.
Les entités présentant un degré réduit de trois sont traitées d’une manière similaire. Cependant, elles sont positionnées autour du centre de masse entre les entités connectées. Cette mise en page vous permet de voir que plusieurs entités ont des relations avec la même paire ou le même trio d’entités.
Mise en page organique géographique
La mise en page géographique
dispose géographiquement les entités spatiales selon leur géométrie. Les entités spatiales avec géométrie nulle et les entités non spatiales sont également affichées dans le diagramme de liens, mais leur placement et leur disposition dépendent de la mise en page standard.
Le fond de carte Light Gray Canvas (Nuances de gris clair) est utilisé par défaut comme arrière-plan pour situer le contexte. Pour changer de fond de carte, cliquez sur la bibliothèque Basemap (Fond de carte)
dans le groupe Layer (Couche) sur l’onglet Link Chart (Diagramme de liens) du ruban.
Vous pouvez également ajouter des données spatiales aux diagrammes de liens qui utilisent la mise en page géographique. Sur l’onglet Link Chart (Diagramme de liens), dans le groupe Layer (Couche), cliquez sur Add Data (Ajouter des données)
.
Si vous modifiez le diagramme de liens avec une mise en page différente, le fond de carte et les données spatiales ajoutées sont conservés dans la fenêtre Content (Contenu), mais leurs données ne sont pas visibles.
Remarque :
La mise en page géographique utilise le système de coordonnées WGS 1984, qui est le seul à être pris en charge lors de la définition de l’entité géospatiale d’une entité. Si vous modifiez le système de coordonnées du diagramme de liens, la mise en page des entités et relations peut sembler déformer et certains éléments de diagramme risquent de ne pas être visibles.
Mises en page d’arborescence
Une mise en page d’arborescence dispose les entités et leurs relations comme dans la nature : l’arborescence commence à partir du tronc et toutes les branches s’éloignent à partir de ce point. Dans le diagramme de liens, l’entité racine est le point de départ, positionné en haut pour une mise en page du haut vers le bas. Les entités liées à l’entité racine sont alors alignées sur une ligne en dessous de l’entité racine, de gauche à droite dans cet exemple. Les entités liées à ces éléments et qui ne sont pas déjà présentes dans le diagramme de liens sont ajoutées comme une autre ligne plus près du bas, et ainsi de suite.
Vous pouvez désigner comme entités racine une ou plusieurs entités d’un diagramme de liens. Si une entité racine n’est pas spécifiée, l’algorithme identifie l’entité associée à l’index de topologie de réseau le plus petit et l’utilise comme entité racine.
Les types de mise en page d’arborescence représentent les différentes directions dans lesquelles les relations peuvent être orientées. Les types sont les suivants : gauche à droite, droite à gauche, haut en bas et bas en haut.
Mise en page d’arborescence de gauche à droite
La mise en page de gauche à droite
positionne l’entité racine à gauche du diagramme de liens. Chaque niveau dans l’arborescence est positionné plus près de la droite du diagramme de liens.
Mise en page d’arborescence de droite à gauche
La mise en page de droite à gauche
positionne l’entité racine à droite du diagramme de liens. Chaque niveau dans l’arborescence est positionné plus près de la gauche du diagramme de liens.
Mise en page d’arborescence de haut en bas
La mise en page de haut en bas
positionne l’entité racine en haut du diagramme de liens. Chaque niveau dans l’arborescence est positionné plus près du bas du diagramme de liens.
Mise en page d’arborescence de bas en haut
La mise en page de bas en haut
positionne l’entité racine en bas du diagramme de liens. Chaque niveau dans l’arborescence est positionné plus près du haut du diagramme de liens.
Mises en page radiales
Les mises en page Radial (Radiale) constituent une forme particulière de mise en page arborescente dans laquelle la racine de l’arborescence est placée au centre d’un cercle et les entités auxquelles elle est liée sont positionnées dans un cercle autour de la racine. Les mises en page radiales prises en charge sont : centrée sur les racines et centrée sur les nœuds.
Mise en page radiale centrée sur les racines
La mise en page centrée sur les racines
place l’entité racine de l’arborescence au centre d’un cercle. Toutes les entités feuilles de l’arborescence sont positionnées autour du bord extérieur du cercle. Les entités situées à chaque niveau hiérarchique de l’arborescence sont disposées dans des cercles concentriques entre l’entité racine et le cercle extérieur.
Mise en page radiale centrée sur les nœuds
La mise en page centrée sur les nœuds
est également basée sur des cercles. Chaque entité est utilisée comme le centre d’un cercle et les entités auxquelles elle est reliée sont placées autour du bord de ce cercle. Les cercles d’entités peuvent se superposer car ils sont placés autour de la racine de l’arborescence.
Mises en page hiérarchiques
Les mises en page hiérarchiques sont disposées d’une manière similaire aux mises en page d’arborescence. Toutefois, elles cherchent à orienter la majorité des relations dans la direction spécifiée. Par exemple, dans une mise en page hiérarchique de haut en bas, les entités d’origine de la relation sont positionnées en haut et les entités de destination en bas.
L’algorithme tente de limiter le nombre d’endroits où les lignes représentant des relations se croisent. Contrairement aux mises en page d’arborescence, les relations ne sont pas autorisées entre des entités de même niveau dans le diagramme avec les mises en page hiérarchiques.
Les mises en page hiérarchiques prises en charge sont : de haut en bas et de bas en haut.
Mise en page hiérarchique de haut en bas
La mise en page de haut en bas
positionne l’entité racine en haut du diagramme de liens. L’algorithme tente de placer les entités d’origine vers le haut du diagramme de liens et les entités de destination vers le bas.
Mise en page hiérarchique de bas en haut
La mise en page de bas en haut
positionne l’entité racine en bas du diagramme de liens. L’algorithme tente de placer les entités d’origine vers le haut du diagramme de liens et les entités de destination vers le bas.
Mises en page chronologiques
Les mises en page chronologiques organisent les entités et les relations de manière chronologique. Les entités qui possèdent des propriétés temporelles, appelées entités d’événement, ainsi que les relations dotées de propriétés temporelles, appelées relations d’événement, sont organisées sur une ou plusieurs lignes chronologiques dans l’ordre selon lequel elles se sont produites. Le type d’entité ou le type de relation doit posséder une propriété temporelle et la propriété temporelle doit être activée pour que la couche d’entités de diagramme de liens associée d’une entité ou relation puisse être considérée comme un événement.
Par défaut, le sens de l’axe du temps commence avec la date la plus ancienne sur la gauche et la date la plus récente sur la droite. Ces mises en page incluent une bannière temporelle qui montre les intervalles de temps les plus appropriés pour les données, le début et la fin de chaque événement et le décalage UTC.
Quatre types d’événements sont représentés dans les mises en page chronologiques :
- Événements d’entité duratifs : entités possédant des propriétés de date de début et de fin.
- Événements d’entité ponctuels : entités ne possédant qu’une seule propriété de date.
- Événements de relation duratifs : relations possédant des propriétés de date de début et de fin.
- Événements de relation ponctuels : relations ne possédant qu’une seule propriété de date.
Toutes les entités non associées à un événement sont organisées à l’aide de mises en page de type force dirigée en dehors de la partie chronologique de la mise en page.
Les mises en page chronologiques prises en charge sont la chronologie et les chronologies multiples.
Chronologie
La mise en page Timeline (Chronologie) organise tous les événements dans une même chronologie. Par défaut, le sens de l’axe du temps part de la gauche vers la droite et les événements qui se superposent dans le temps sont organisés verticalement.
La mise en page de type chronologie comporte divers éléments pour communiquer la relation entre les événements au fil du temps. L’axe du temps (numéro 1 dans l’image ci-avant) indique le sens de l’axe du temps, le décalage UTC, les dates et heures, ainsi que le début et la fin des événements. La chronologie (numéro 2 dans l’image ci-dessus) contient les événements. Les entités de non-événement (numéro 3 dans l’image ci-avant) associées à des événements sont affichées en dehors de la chronologie. Les relations entre les entités de non-événement et les entités de non-événement qui ne sont pas associées à des entités d’événement (numéro 4 dans l’image ci-avant) sont les plus éloignées de l’axe du temps.
Vous pouvez modifier les propriétés qui organisent les entités et les relations dans cette mise en page dans les paramètres de mise en page.
Multi-timeline (À chronologies multiples)
La mise en page Multi-Timeline (À chronologies multiples) crée des chronologies individuelles pour chaque entité associée à un événement. Les entités d’événement sont placées entre les chronologies. Les relations sont tracées entre une chronologie et l’entité d’événement associée. Les relations reliant des événements ayant chacun une heure de début et une heure de fin, également appelés événements duratifs, ont un angle droit. La partie le long de la chronologie représente la durée de l’événement. La mise en page organise les entités et les relations en fonction du type d’événement, comme suit :
- Événements d’entité duratifs : les relations possèdent un angle droit par rapport à l’événement d’entité et sont affichées sur la chronologie pour la durée de l’événement.
- Événements d’entité ponctuels : les relations sont tracées sous forme de ligne droite de la chronologie à l’entité d’événement.
- Événements de relation duratifs : la relation est tracée sur les deux chronologies des entités de non-événement pour la durée de l’événement.
- Événements de relation ponctuels : les relations sont tracées sous forme de ligne droite de la chronologie à l’entité de non-événement.

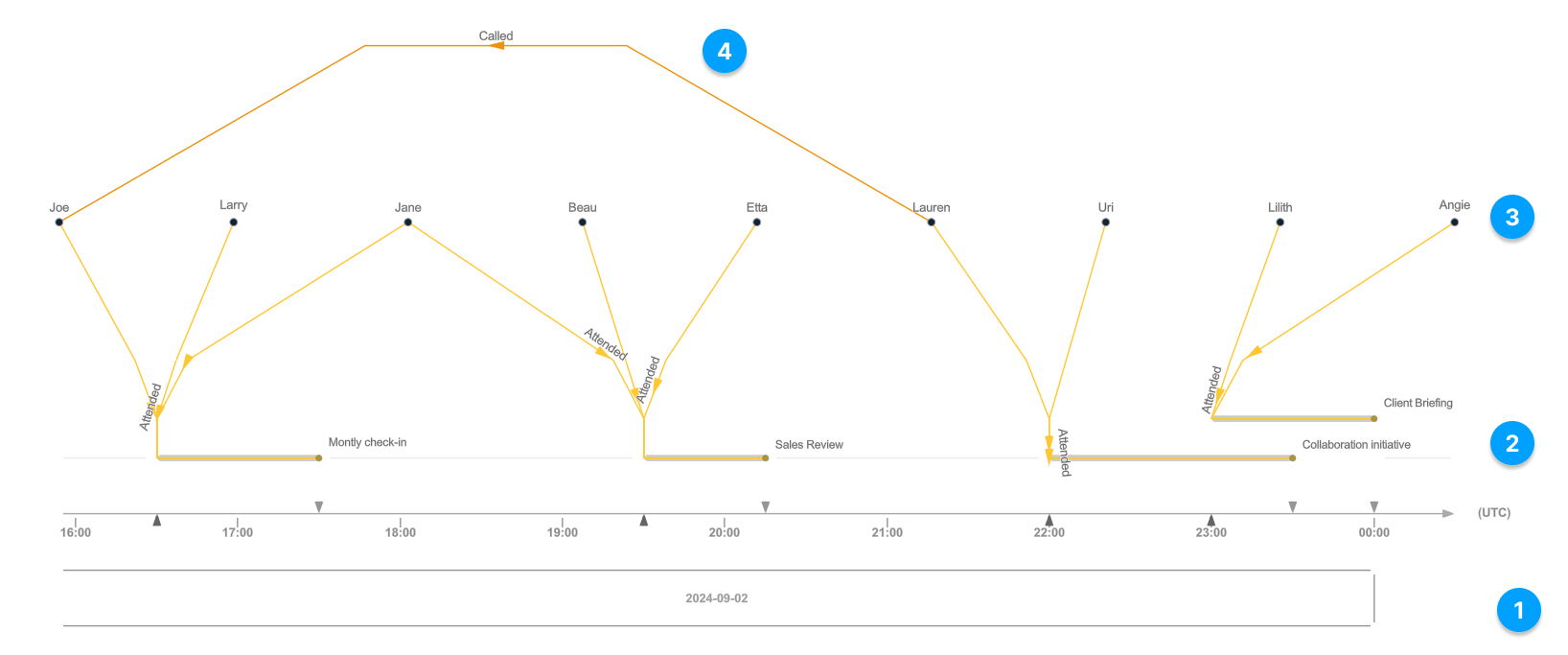

La mise en page Multi-Timeline (À chronologies multiples) comporte divers éléments pour communiquer la relation entre les événements au fil du temps.
L’axe du temps (numéro 1 dans l’image ci-avant) indique le sens de l’axe du temps, le décalage UTC, les dates et heures, ainsi que le début et la fin des événements. Les événements sont représentés sur plusieurs chronologies (numéro 2 dans l’image ci-avant). Une chronologie peut comporter une racine (numéro 3 dans l’image ci-avant) représentée au début de la chronologie. Cette racine est une entité de non-événement qui est associée aux événements tracés sur la chronologie. Une seule chronologie au maximum ne dispose pas de racine : cette chronologie comporte des événements qui ne sont associés à aucune entité dans le diagramme de liens. Les relations entre les entités de non-événement et les entités de non-événement qui ne sont pas associées aux entités d’événement (numéro 4 dans l’image ci-avant) sont affichées en dehors des racines chronologiques. L’échelle de temps (numéro 5 dans l’image ci-avant) indique la longueur de la chronologie en heures.
Vous pouvez modifier les propriétés qui organisent les entités et les relations dans cette mise en page dans les paramètres de mise en page.
Modifier la mise en page actuelle d’un diagramme de liens
La mise en page actuelle d’un diagramme de liens apparaît dans l’onglet Link Chart (Diagramme de liens) du ruban dans le groupe Layout (Mise en page). Par exemple, si le diagramme de liens utilise actuellement la mise en page organique standard par défaut, l’icône de la mise en page standard apparaît dans la liste déroulante.
Pour appliquer une autre mise en page aux entités et relations d’un diagramme de liens, procédez comme suit :
- Cliquez sur l’onglet Link Chart (Diagramme de liens) sur le ruban.
- Pour modifier la mise en page de tout diagramme de liens, cliquez sur Clear (Effacer) dans le groupe Selection (Sélection).
- Dans le groupe Visualization (Visualisation) du ruban, cliquez sur la liste déroulante Layout (Mise en page), puis sur une mise en page différente dans la bibliothèque.
Toutes les entités et les relations du diagramme de liens sont redisposées en fonction de la nouvelle mise en page. L'icône de la nouvelle mise en page apparaît dans la liste déroulante du ruban et est à présent la mise en page actuelle du diagramme de liens.
- Pour modifier la mise en page d’un sous-ensemble d’éléments graphiques dans le diagramme de liens, sélectionnez les entités et relations appropriées.
- Dans le groupe Visualization (Visualisation) du ruban, cliquez sur la liste déroulante Layout (Mise en page), puis sur une mise en page différente dans la bibliothèque.
Seules les entités et les relations sélectionnées sont redisposées en fonction de la nouvelle mise en page. L'icône de la nouvelle mise en page apparaît dans la liste déroulante du ruban et est à présent la mise en page actuelle du diagramme de liens.
Visualiser les données spatiales et non spatiales
Vous pouvez afficher ou masquer les éléments graphiques non spatiaux. Par défaut, les éléments graphiques non spatiaux sont affichés dans la mise en page du diagramme de liens. Les filtres d’affichage peuvent également être activés sur les diagrammes de liens de la même manière qu’ils le sont sur les cartes.
En savoir plus sur l’activation des filtres d’affichage
Dans l’onglet Link Chart (Diagramme de liens) du ruban, dans le groupe Visualization (Visualisation), cliquez sur Show Nonspatial (Afficher les données non spatiales)
pour masquer toutes les données non spatiales affichées sur le diagramme de liens.
Remarque :
Masquer les données non spatiales n’efface pas la sélection active.
Définir l’entité racine pour les mises en page arborescentes, radiales et hiérarchiques
Lorsque vous utilisez une mise en page arborescente, radiale et hiérarchique dans un diagramme de liens, vous pouvez si vous le souhaitez choisir une entité spécifique et l’utiliser à la racine de l’arborescence. Vous pouvez sélectionner plusieurs entités racine, mais cela n’est significatif que si le diagramme de liens comporte des ensembles de contenu disjoints qui forment plusieurs arborescences.
Trois boutons sont disponibles sur le ruban dans le groupe Visualization (Visualisation) et vous permettent de définir et de visualiser l’entité racine dans le diagramme de liens.
- Show Roots (Afficher les racines) : ce bouton bascule vous permet de voir quelles entités dans le diagramme de liens sont définies en tant qu’entités racine pour les mises en page arborescentes, radiales et hiérarchiques. Les entités racine sont mises en surbrillance avec un diamant vert dans le diagramme de liens lorsque le bouton bascule est activé. Le bouton Show Roots (Afficher les racines) est activé par défaut.
- Set Roots (définir les racines) : si une ou plusieurs entités sont sélectionnées dans le diagramme de liens, ce bouton vous permet de les définir de sorte qu’elles soient les entités racine.
- Select Roots (Sélectionner les racines) : utilisez cette option pour sélectionner de manière interactive l’entité à définir en tant qu’entité racine. Les éléments graphiques sélectionnés dans le diagramme de liens sont effacés. Cliquez sur une entité ou tracez une forme avec l’outil de sélection actuel pour sélectionner les entités appropriées.
Avec ce mode activé pour le diagramme de liens actif, un symbole de diamant vert se superpose à chaque entité du diagramme de liens définie en tant racine. De plus, le symbole de diamant vert se superposant apparaît ou disparaît automatiquement au-dessus de chaque entité que vous ajoutez ou supprimez de l’ensemble d’entités racine actuellement spécifiées.
Pour définir l’entité racine, procédez comme suit :
- Cliquez sur l’onglet Link Chart (Diagramme de liens) sur le ruban.
- Si le bouton bascule Show Roots (Afficher les racines)
n’est pas en surbrillance dans le groupe Visualization (Visualisation) du ruban, cliquez sur le bouton bascule.Lorsque le bouton bascule Show Roots (Afficher les racines) est activé, les entités racine du diagramme de liens sont mises en surbrillance avec un diamant vert. Si aucune entité n’est mise en surbrillance de cette manière, les entités racine du diagramme de liens n’ont pas été définies.
- Sélectionnez une ou plusieurs entités d’un diagramme de liens à utiliser comme entités racine.
- Dans le groupe Visualization (Visualisation), cliquez sur Set Roots (Définir les racines)
.Un symbole de diamant vert apparaît sur chaque entité sélectionnée pour indiquer qu’elle a été définie comme entité racine. Les entités racine demeurent sélectionnées dans le diagramme de liens.
- Pour changer les entités racine, cliquez sur Select Roots (Sélectionner les racines)
.Toutes les entités et relations actuellement sélectionnées sont désélectionnées et les entités racine restent sélectionnées.
- Sélectionnez des entités à utiliser comme entités racine.
- Cliquez sur Set Roots (Définir les racines) .
Le symbole de diamant vert est supprimé de l’ensemble précédent d’entités racine et apparaît sur les entités sélectionnées dans le diagramme de liens pour indiquer que celles-ci sont à présent des entités racine. Les entités racine demeurent sélectionnées dans le diagramme de liens.
- Pour effacer toutes les entités racine, cliquez sur Clear (Effacer) dans le groupe Selection (Sélection) du ruban, puis cliquez sur Set Roots (Définir les racines) .
Tous les symboles de diamant vert sont supprimés du diagramme de liens car celui-ci ne contient actuellement aucune entité racine.
Conseil :
Après avoir appliqué une mise en page aux entités du diagramme de liens, vous noterez peut-être la présence d’une deuxième arborescence disjointe. Pour ajouter une autre entité racine pour la deuxième arborescence, vous devez sélectionner l’entité racine actuelle ainsi qu’une autre entité. Appuyez sur Maj et cliquez sur les deux entités, puis cliquez sur Set Roots (Définir les racines).
Déplacer des entités et des relations
Vous pouvez sélectionner des entités et des relations de manière interactive et les déplacer vers une autre position sur un diagramme de liens à l’aide de l’une des options de sélection disponibles.
En général, vous pouvez sélectionner des entités et des relations sur le diagramme de liens de la même manière que vous sélectionnez des entités sur une carte ou sélectionnez des entités à l’aide d’attributs. Utilisez les outils de sélection disponibles sur le ruban pour déterminer comment sélectionner de manière interactive des entités et des relations (par exemple, à l’aide de l’outil de sélection de rectangle par défaut).
En bas de la liste, vous pouvez choisir de seulement sélectionner des entités et des relations ou de les sélectionner et de les déplacer vers une nouvelle position.
- Option Select (Sélectionner) activée : sélectionnez des entités et des relations. Par exemple, vous pouvez supprimer les éléments graphiques sélectionnés du diagramme de liens. Vous ne pouvez pas déplacer de manière interactive les éléments graphiques sélectionnés.
- Option Select and Move (Sélectionner et déplacer) activée : sélectionnez des entités et des relations, puis déplacez-les vers une autre position. Les entités déplacées restent connectées aux autres entités du diagramme de liens qui n’ont pas été sélectionnées. Les entités connectant les éléments déplacés à la partie restante du diagramme de liens sont étirées.
Pour sélectionner et déplacer des entités et relations dans un diagramme de liens, procédez comme suit :
- Dans l’onglet Link Chart (Diagramme de liens) du ruban, dans le groupe Selection (Sélection), cliquez sur la liste déroulante Select (Sélectionner).
- Cliquez sur l’outil de sélection à utiliser en haut de la liste, tel que l’outil Rectangle.
- Cochez la case Select and Move (Sélectionner et déplacer) en bas de la liste.
Le mode de sélection actif est activé et la liste déroulante indique que vous utilisez l’outil Select and Move (Sélectionner et déplacer)
. - Survolez une entité non sélectionnée dans le diagramme de liens.
Un cercle orange apparaît sur l’entité allant être déplacée.
- Faites glisser l’entité vers un nouvel emplacement dans le diagramme de liens.
Lorsque vous déplacez l’entité, les relations auxquelles elle est connectée sont mises en surbrillance en orange. Vous ne pouvez déplacer que des entités non sélectionnées individuellement.
L’entité se trouve à sa nouvelle position et les lignes représentant les relations auxquelles l’entité participe sont rétrécies ou étirées en fonction du nouvel emplacement.
- Dans le diagramme de liens, sélectionnez de manière interactive les entités et relations à déplacer.
- Survolez une entité sélectionnée dans le diagramme de liens.
Un cercle orange apparaît sur les entités sélectionnées et vous pouvez l’utiliser comme point d’ancrage pour déplacer les éléments graphiques sélectionnés. Les relations sélectionnées sont également mises en surbrillance en orange.
- Faites glisser les éléments graphiques orange sélectionnés vers un nouvel emplacement dans le diagramme de liens.
Tous les éléments graphiques sélectionnés sont déplacés ensemble. Leur position actuelle les uns par rapport aux autres est conservée au nouvel emplacement.
Les éléments graphiques se trouvent à leur nouvelle position. Les lignes représentant les relations qui connectent les entités sélectionnées à la partie restante du diagramme de liens sont rétrécies ou étirées en fonction du nouvel emplacement.
Modifier les paramètres de la mise en page organique
Si vous utilisez des mises en page organiques, les paramètres vous permettent d’ajuster la manière dont les entités et relations sont positionnées dans un diagramme de liens.
ArcGIS Pro utilise un processus itératif pour déterminer où placer les entités et relations dans le diagramme de liens. Le nombre d’itérations utilisées par les mises en page organiques pour réaliser les calculs nécessaires est optimisé pour obtenir un bon résultat dans un délai raisonnable. Toutefois, si vous êtes disposé à patienter plus longtemps avec des diagrammes de liens volumineux, il est possible d’établir des itérations supplémentaires en vue d’améliorer les résultats globaux. Utilisez le paramètre Computation Budget (Budget du calcul) pour indiquer le délai maximal qui peut être consacré aux calculs. La valeur spécifiée n’est pas un nombre absolu de secondes, mais un délai relatif.
Comme indiqué ci-dessus pour les mises en page organiques, les entités se repoussent les unes les autres, mais elles sont également attirées mutuellement par leurs relations. Par défaut, le rayon de répulsion utilisé dans les mises en page organiques est calculé automatiquement en fonction des données du diagramme. Vous pouvez cependant ajuster manuellement le paramètre Repulsion Radius (Rayon de répulsion) pour générer un résultat différent. Avec une mise en page de communauté par exemple, si vous augmentez la taille de rayon, les communautés qui ne sont pas fortement connectées sont plus éloignées dans le diagramme de liens. Dans d’autres cas, si une mise en page organique distribue équitablement un ensemble spécifique de données dans un modèle circulaire, par exemple, il est possible que l’augmentation du rayon de répulsion n’ait pas un effet notable parce que les forces entre les entités sont bien équilibrées. La longueur de segment idéale est multipliée par cette valeur lorsque la distance de répulsion est calculée.
Avec une mise en page géographique, les entités dotées de localisations spatiales sont fixes dans leur position géographique sur la carte. Les entités sans localisation spatiale sont disposées selon la mise en page standard. Vous pouvez influer sur la façon dont ces entités sont disposées en modifiant le paramètre Ideal Edge Length (Longueur de segment idéale), qui détermine le mode de calcul des forces d’attraction et de répulsion le long d’une relation. En augmentant la longueur de segment idéale, les entités associées sans localisation spatiale sont positionnées plus loin de celles qui possèdent une localisation spatiale. Différentes longueurs peuvent convenir pour des cartes d’échelles différentes.
Vous pouvez utiliser deux méthodes pour calculer la distance idéale entre une entité spatiale et une entité non spatiale associée. Le paramètre Multiplicative (Multiplicatif) est utilisé par défaut. Dans ce cas, la distance idéale qui serait généralement utilisée dans un diagramme de liens est multipliée par la valeur donnée. Le paramètre Absolute (Absolu) permet aux utilisateurs de spécifier la longueur de segment idéale en degrés décimaux. Utilisez une petite valeur idéale absolue lorsque le diagramme de liens possède une échelle géographique importante, par exemple lorsque les données représentent une ville. Les nombres importants positionneront les entités non spatiales associées en dehors de l’étendue de la carte.
Par défaut, la carte applique un zoom avant ou arrière lorsque vous ajustez les paramètres Ideal Edge Length (Longueur de segment idéale). Toutes les entités seront toujours visibles dans le diagramme de liens. Sélectionnez l’option Keep current extent (Conserver l’étendue actuelle) pour modifier le placement des entités non spatiales sans modifier l’échelle de la carte.
Pour modifier les paramètres de mise en page organique, procédez comme suit :
- Vérifiez que la mise en page actuelle pour le diagramme de liens est organique.
- Dans l’onglet Link Chart (Diagramme de liens) du ruban, dans le groupe Visualization (Visualisation), cliquez sur le bouton Settings (Paramètres)
. - Modifiez le paramètre Computation Budget (Budget du calcul) à l’aide de l’une des méthodes suivantes :
- Faites glisser le curseur vers la gauche ou la droite.
- Saisissez un nombre dans la zone de texte.
Par défaut, un délai de deux secondes est autorisé pour réaliser les calculs appropriés. La valeur minimale est d’une seconde et la valeur maximale de 100 secondes.
- Cliquez sur le bouton bascule Auto afin de désactiver les calculs automatiques pour le paramètre Repulsion Radius (Rayon de répulsion) et modifiez le mode de calcul du rayon à l’aide d’une des méthodes suivantes :
- Faites glisser le curseur vers la gauche ou la droite.
- Saisissez un nombre dans la zone de texte.
Par défaut, un rayon de répulsion d’une valeur égale à un est utilisé. La valeur minimale est un et la valeur maximale est 99.
- Si la mise en page actuelle pour le diagramme de liens est géographique, cliquez sur la liste déroulante Ideal Edge Length (Longueur de segment idéale), sur la méthode appropriée pour calculer la distance, puis utilisez l’une des méthodes ci-dessous pour modifier le mode de calcul de la distance.
- Faites glisser le curseur vers la gauche ou la droite.
- Saisissez un nombre dans la zone de texte.
Pour la méthode Multiplicative (Multiplicatif), un multiplicateur égal à un est utilisé par défaut. La valeur minimale est zéro et la valeur maximale est cinq. Pour la méthode Absolute (Absolu), un multiplicateur égal à un est utilisé par défaut. La valeur minimale est zéro et la valeur maximale est 360.
- Si la mise en page actuelle pour le diagramme de liens est géographique, sélectionnez Keep current extent (Conserver l’étendue actuelle) pour conserver la même échelle de carte lorsque vous modifiez les paramètres de mise en page.
- Cliquez sur Apply (Appliquer).
Les entités sont redisposées dans le diagramme de liens en fonction des paramètres actuels.
Remarque :
Pour rétablir la valeur par défaut des paramètres de mise en page, cliquez sur le bouton Settings (Paramètres) , sur Reset (Réinitialiser), puis sur Apply (Appliquer). Le fait de cliquer sur Reset (Réinitialiser) ne modifiera pas votre choix de conserver l’étendue actuelle de la carte lorsque vous utilisez une mise en page géographique.
Modifier les paramètres de mise en page chronologique
Si vous utilisez des mises en page chronologiques, les paramètres vous permettent d’ajuster la façon dont la bannière temporelle, le sens de l’axe du temps, et les entités et relations sont positionnées dans un diagramme de liens. Time axis direction (Sens de l’axe du temps) détermine dans quel sens orienter la mise en page et où placer les événements les plus anciens. Par défaut, les événements les plus anciens sont placés sur la gauche de la chronologie et l’événement le plus récent sur la droite.
Les paramètres Line separation (Séparation des lignes) contrôlent le mode de décalage des relations superposées visuellement. Le paramètre Strength (Force) décale chaque relation superposée par rapport à la précédente selon une quantité donnée. Activez le bouton bascule Space evenly (Espacer uniformément) pour espacer les relations à distance égale les unes des autres. Activez les paramètres Use Bezier curves (Utiliser des courbes de Bézier) pour décaler les relations superposées avec les courbes de Bézier par défaut. Le paramètre Shape ratio (Ratio des formes) modifie la position des angles sur la ligne de relation. La valeur par défaut est zéro, ce qui place une courbure dans la relation près de chaque entité. Plus le nombre est élevé, plus les courbures sont placées près du milieu de la ligne de relation.
Par défaut, le diagramme de liens applique un zoom avant ou arrière lorsque vous ajustez les paramètres de mise en page. Toutes les entités seront toujours visibles dans le diagramme de liens. Cliquez sur l’option Keep current extent (Conserver l’étendue actuelle) pour modifier le placement des entités non spatiales sans modifier l’échelle de la carte.
Pour modifier les paramètres de la mise en page chronologique, procédez comme suit :
- Vérifiez que la mise en page actuelle pour le diagramme de liens est chronologique.
- Dans l’onglet Link Chart (Diagramme de liens) du ruban, dans le groupe Visualization (Visualisation), cliquez sur Layout Settings (Paramètres de mise en page) .
La fenêtre Layout settings (Paramètres de mise en page) apparaît.
- Cliquez sur l’un des boutons de direction pour modifier le sens d’orientation de la mise en page dans le diagramme de liens.
- Left (Gauche) : la mise en page est organisée en augmentant le temps de gauche à droite.
- Right (Droite) : la mise en page est organisée en augmentant le temps de droite à gauche.
- Up (Haut) : la mise en page est organisée en augmentant le temps de bas en haut.
- Down (Bas) : la mise en page est organisée en augmentant le temps de haut en bas.
- Indiquez le nombre de minutes du décalage horaire dans le paramètre UTC offset in minutes (Décalage UTC en minutes) de l’une des manières ci-après.
- Saisissez un nombre dans la zone de texte UTC Offset (Décalage UTC).
- Cliquez sur les flèches vers le haut et vers le bas dans la zone de texte UTC Offset (Décalage UTC) pour modifier ce nombre.
La valeur par défaut est 0, la valeur minimale est -720 (-12:00 heures) et la valeur maximale est 840 (+14:00 heures) La valeur est multipliée par 60 pour générer le décalage UTC sur la bannière temporelle.
- Cliquez sur le menu déroulant Show event ticks (Afficher les graduations d’événement) pour modifier le mode d’affichage des événements sur la bannière temporelle.
- Start and end (Début et fin) : une flèche gris foncé est placée au début de l’événement et une flèche gris clair, à la fin de l’événement. Il s’agit de l’option par défaut.
- Start (Début) : une flèche gris foncé est placée au début de l’événement.
- None (Aucun) : aucun indicateur n’est fourni pour le début ou la fin des événements.
- Cliquez sur Show duration (Afficher la durée) pour ajouter une ligne transparente grise indiquant la durée de l’événement d’entité.
- Modifiez la valeur Width (Largeur) de la ligne de durée de l’une des manières suivantes :
- Saisissez un nombre dans la zone de texte Width (Largeur).
- Cliquez sur les flèches vers le haut et vers le bas dans la zone de texte Width (Largeur) pour modifier ce nombre.
La valeur par défaut est 5, la valeur minimale est 1 et la valeur maximale est 10.
- Si la mise en page actuelle du diagramme de liens est Multi-Timeline (À chronologies multiples), déplacez le curseur Entity location (Localisation de l’entité) pour modifier la position de la ligne de durée par rapport à l’entité.
Par défaut, la ligne de durée est tracée à gauche de l’entité.
- Si la mise en page actuelle du diagramme de liens est Multi-Timeline (À chronologies multiples), cliquez sur Show interval bounds (Afficher les limites de l’intervalle) afin de représenter le début et la fin d’un événement à l’aide des lignes de relation.
- Cliquez sur Separate timeline overlaps (Séparer les éléments superposés dans la chronologie) pour désactiver la séparation visuelle des événements superposés sur une chronologie donnée.
Par défaut, tous les événements sont dessinés sans superposition.
- Cliquez sur Separate time overlaps (Séparer les éléments superposés dans le temps) pour désactiver la séparation visuelle des événements superposés dans le temps.
Par défaut, tous les événements sont dessinés sans superposition.
Si la mise en page actuelle du diagramme de liens est Timeline (Chronologie), vous pouvez cliquer sur Move first bends (Déplacer les premières courbures) pour placer la courbure de relation au niveau de l’entité. Par défaut, la première courbure de la relation se trouve au-delà des entités séparées sur la chronologie.
- Si la mise en page actuelle du diagramme de liens est Timeline (Chronologie), augmentez ou réduisez la valeur Second bend ratio (Ratio des deuxièmes courbures) pour modifier la position de la deuxième courbure de relation en tant que ratio de la position de la première courbure, de l’une des manières suivantes :
- Saisissez un nombre dans la zone de texte Second bend ratio (Ratio des deuxièmes courbures).
- Cliquez sur les flèches vers le haut et vers le bas dans la zone de texte Second bend ratio (Ratio des deuxièmes courbures) pour modifier ce nombre.
La valeur par défaut est 0,3, la valeur minimale est 0,0 et la valeur maximale est 1,0.
- Augmentez la valeur Strength (Multiplicateur) du décalage des lignes de relation pour modifier la distance qui sépare les lignes de relation superposées entre elles de l’une des manières suivantes :
- Saisissez un nombre dans la zone de texte Strength (Multiplicateur).
- Cliquez sur les flèches vers le haut et vers le bas dans la zone de texte Strength (Multiplicateur) pour modifier ce nombre.
La valeur par défaut est 0, la valeur minimale est 0,0 et la valeur maximale est 10,0.
- Cliquez sur Space evenly (Espacer uniformément) pour rendre uniforme l’espace entre deux relations décalées consécutives.
- Cliquez sur Use Bezier curves (Utiliser des courbes de Bézier) pour créer un décalage des relations avec une courbe de Bézier par défaut.
Remarque :
Les clients qui ne prennent pas en charge les courbes de Bézier ignorent ce paramètre.
- Augmentez la valeur Shape ratio (Ratio des formes) pour modifier la position des courbures dans les relations décalées, de l’une des manières suivantes :
- Saisissez un nombre dans la zone de texte Shape ratio (Ratio des formes).
- Cliquez sur les flèches vers le haut et vers le bas dans la zone de texte Shape ratio (Ratio des formes) pour modifier ce nombre.
- Sélectionnez Keep current extent (Conserver l’étendue actuelle) pour conserver la même échelle lorsque vous modifiez les paramètres de mise en page.
- Vous pouvez également cliquer sur Auto Apply (Automatique) pour mettre à jour automatiquement la mise en page du diagramme de liens lorsque vous modifiez les paramètres.
- Cliquez sur Apply (Appliquer).
- Le cas échéant, cliquez sur le menu déroulant Reset (Réinitialiser) et sélectionnez l’une des options suivantes :
- Reset to defaults (Rétablir les valeurs par défaut) : rétablissez les valeurs par défaut système de tous les paramètres.
- Reset to Link Chart values (Rétablir les valeurs du diagramme de liens) : ignore les modifications les plus récentes et rétablit les derniers paramètres enregistrés dans le diagramme de liens.
Les entités sont redisposées dans le diagramme de liens en fonction des paramètres actuels.
Augmenter ou réduire la taille du texte et des symboles dans un diagramme de liens
Les boutons disponibles vous permettent d’optimiser la manière dont les entités et les relations, ainsi que leurs étiquettes, sont symbolisées dans le diagramme de liens. Pour augmenter ou réduire la taille des symboles ou des étiquettes des couches du diagramme de liens, procédez comme suit :
- Dans la fenêtre Contents (Contenu), sélectionnez les couches dont vous souhaitez ajuster les symboles à l’aide de l’une des options suivantes :
- Pour modifier les symboles de toutes les couches dans le diagramme de liens, sélectionnez la couche de graphe de connaissances ou effacez toutes les couches sélectionnées.
- Sélectionnez la couche de diagramme de liens d’un type d’entité ou de relation spécifique afin d’en modifier les symboles. La modification n’aura d’impact que sur la manière dont les entités et les relations non groupées sont visualisées.
- Sélectionnez la couche d’agrégation de diagramme de liens d’un type d’entité ou de relation spécifique afin d’en modifier les symboles. La modification n’aura d’impact que sur la manière dont les entités et les relations groupées sont visualisées.
- Dans l’onglet Link Chart (Diagramme de liens) du ruban, dans le groupe Visualization (Visualisation), cliquez sur l’un des boutons répertoriés ci-près pour ajuster les symboles des couches sélectionnées.
- Pour augmenter la taille du symbole ponctuel d’une entité et la largeur du symbole linéaire d’une relation, cliquez sur Increase Symbol (Augmenter la taille des symboles)
. - Pour diminuer la taille du symbole ponctuel d’une entité et la largeur du symbole linéaire d’une relation, cliquez sur Decrease Symbol (Réduire la taille des symboles)
. - Pour augmenter la taille de police des étiquettes d’entité et de relation, cliquez sur Increase Label (Augmenter la taille des étiquettes)
. - Pour diminuer la taille de police des étiquettes d’entité et de relation, cliquez sur Decrease Label (Réduire la taille des étiquettes)
.
- Pour augmenter la taille du symbole ponctuel d’une entité et la largeur du symbole linéaire d’une relation, cliquez sur Increase Symbol (Augmenter la taille des symboles)
Les symboles ponctuels des couches sélectionnées sont modifiées dans le diagramme de liens. Enregistrez votre projet pour enregistrer vos modifications.
Ajouter des graphiques à un diagramme de liens
Au fur et à mesure que vous créez et disposez les entités et les relations sur votre diagramme de liens, il se peut que vous découvriez des aspects des données ou des éléments d’intérêt qui nécessitent un examen plus approfondi. Vous pouvez utiliser des couches de graphiques sur votre diagramme de liens pour ajouter des formes, du texte et des images qui exigent que vous prêtiez attention à un groupe d’entités ou à une relation, ou que vous ajoutiez des remarques en vue d’un travail ultérieur.
- Sur l’onglet Link Chart (Diagramme de liens), dans le groupe Layer (Couche), cliquez sur Add Graphics Layer (Ajouter une couche de graphiques)
.Une nouvelle couche de graphiques apparaît dans la fenêtre Contents (Contenu).
- Une fois la couche de graphiques créée, cliquez sur l’onglet Graphics (Graphiques). Dans le groupe Insert (Insertion), utilisez la bibliothèque pour insérer de nouveaux éléments graphiques.
Convertir des propriétés en décalage de l’horodatage
Les données des champs temporels utilisés dans les mises en page chronologiques de diagramme de liens doivent être de type décalage de l’horodatage.
En savoir plus sur la conversion des champs temporels
Pour convertir des propriétés existantes contenant des données temporelles en propriétés de décalage de l’horodatage, procédez comme suit :
- Activez la vue de l’enquête.
- Cliquez à l’aide du bouton droit sur le graphe de connaissances
dans la fenêtre Contents (Contenu). - Dans le menu contextuel qui apparaît, sélectionnez Add To New (Ajouter à une nouvelle), puis cliquez sur New map (Nouvelle carte).
La nouvelle carte s’ouvre.
- Dans l’onglet Analyse du groupe Géotraitement, cliquez sur Outils.
La fenêtre Géotraitement s’ouvre.
- Cliquez sur l’onglet Toolboxes (Boîtes d’outils).
- Cliquez sur Data Management Tools (Outils de gestion des données) > Fields (Champs) > Data and Time (Date et heure) > Convert Temporal Field (Convertir un champ temporel). Le cas échéant, dans la barre de recherche, saisissez Convert Temporal Field (Convertir un champ temporel) et sélectionnez l’outil.
L’outil Convert Temporal Field (Convertir un champ temporel) s’ouvre.
- Si nécessaire, dans la partie supérieure de la fenêtre Geoprocessing (Géotraitement), cliquez sur Save Edits (Enregistrer les mises à jour).
- Cliquez sur le menu déroulant Input Table (Table en entrée) et sélectionnez la table de graphe de connaissances du type d’entité ou de relation qui contient une propriété de temps à convertir.
- Saisissez éventuellement un nouveau nom de champ en sortie dans Output Field Name (Nom de champ en sortie).
- Cliquez sur le menu déroulant Output Field Type (Type de champ en sortie) et sélectionnez Timestamp Offset (Décalage de l’horodatage).
- Cliquez sur le menu déroulant Time Zone Offset (Décalage de fuseau horaire) et sélectionnez le fuseau horaire approprié pour vos données.
- Cliquez éventuellement sur le bouton bascule Enable Undo (Activer l’annulation) pour utiliser une session de mise à jour pour les modifications apportées aux données.
- Cliquez sur Run (Exécuter).
L’outil de géotraitement Convert Temporal Field (Convertir un champ temporel) est exécuté.
- Activez la vue du diagramme de liens.
- Double-cliquez sur la couche de diagramme de liens dans la fenêtre Contents (Contenu) de la propriété convertie en décalage de l’horodatage.
La boîte de dialogue Layer Properties (Propriétés de la couche) s’affiche.
- Cliquez sur l'onglet Temps.
- Sous Filter using time (Filtrer à l’aide du temps), cliquez sur l’option Filter layer content based on attribute values (Filtrer le contenu de la couche en fonction de valeurs attributaires).
- Cliquez sur la liste déroulante Time Field (Champ temporel) et sélectionnez la propriété de décalage de l’horodatage convertie.
- Cliquez sur OK.
- Dans l’onglet Link Chart (Diagramme de liens), dans le groupe Visualization (Visualisation), cliquez sur le menu déroulant Layout (Mise en page) et sélectionnez une mise en page chronologique.
La mise en page chronologique est appliquée au diagramme de liens.
Rubriques connexes
Vous avez un commentaire à formuler concernant cette rubrique ?
