ArcGIS Pro は、合成開口レーダー (SAR) センサーをサポートしています。 サポートされるセンサー データは、レーダーのプロパティと機能を持つラスター レイヤーとして扱われます。 サポートのレベルは、センサーによって異なります。
ArcGIS Pro に読み込まれると、サポートされているセンサー データが、利用可能な偏波の数でレンダリングされます。 センサー データが単一の偏波の場合は、シングルバンド ラスター イヤーとして扱われる。 デフォルトでは、[ストレッチ] シンボルと [標準偏差] ストレッチ タイプを使用して、シングルバンド ラスターとして表示されます。
センサー データが二重偏波の場合 (VV、VH または HH、HV のいずれか)、データは 2 バンド ラスター レイヤーとして扱われ、RGB のシンボルでレンダリングされます。 デフォルトでは、赤 = バンド 1、緑 = バンド 2、青 = バンド 2 として表示されます。

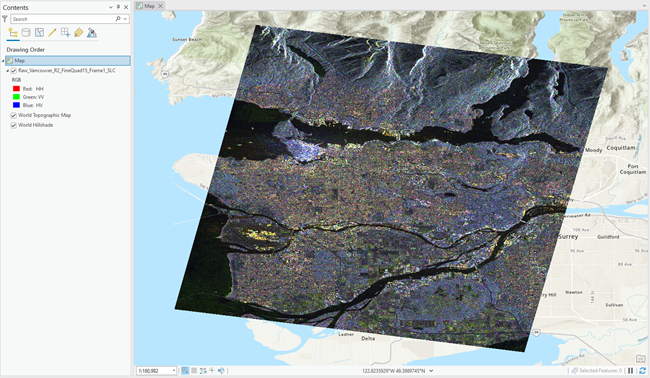

センサー データがクアッド偏波の場合 (VV、VH、HH、および HV を含む)、データは 4 バンド ラスターとして扱われ、RGB のシンボルでレンダリングされます。 デフォルトでは、赤 = バンド 1、緑 = バンド 2、青 = バンド 3 として表示されます。
[ストレッチ] シンボルを使用して単一の偏波のみを表示する場合、SAR ビジュアライゼーションを強化することを目的とした次のストレッチ タイプの中からいずれかを選択できます。
- 平方根 - ピクセルの平方根値に線形ストレッチが適用されます。
- 対数 - 10log10 ピクセル値に線形ストレッチが適用されます。
注意:
合成開口レーダー ツールセット外のツールにより処理されたデータセットは、レーダー メタデータが利用できなくなるため、データセットはレーダー レイヤーと見なされなくなります。
以下の表に、各種 SAR センサーで使用できるジオプロセシング ツールやラスター関数の一覧を示します。 特定の偏波を使用してデータを処理する機能は、ジオプロセシング ツールでのみ利用できます。 最初の 2 つの表内の、[カラー合成の作成 (Create Color Composite)] ツールを除くすべてのジオプロセシング ツールでは ArcGIS Image Analyst エクステンションのライセンスが必要です。 ラスター関数の表に、各種機能に必要なライセンスを示します。
GRD データ用の SAR ツール
| ツール | Sentinel-1 GRD | ICEYE GRD | RCM GRD | RADARSAT-2 SGX | Capella GEC | Capella GEO |
|---|---|---|---|---|---|---|
軌道ファイルのダウンロード (Download Orbit File) |  | |||||
軌道修正の適用 (Apply Orbit Correction) | | |||||
熱ノイズの除去 (Remove Thermal Noise) | | | ||||
コレジストレーションの適用 (Apply Coregistration) | ||||||
放射量キャリブレーションの適用 (Apply Radiometric Calibration) | | | | | | |
放射量分析によるテレインのフラット化を適用 (Apply Radiometric Terrain Flattening) | | | | | | |
コヒーレンスの計算 (Compute Coherence) | ||||||
デバースト (Deburst) | ||||||
スペックル除去 (Despeckle) | | | | | | |
幾何テレイン補正の適用 (Apply Geometric Terrain Correction) | | | | | | |
SAR 単位の変換 (Convert SAR Units) | | | | | | |
マルチルック (Multilook) | | | | | | |
カラー合成の作成 | | | | |||
SAR 指数の計算 (Compute SAR Indices) | | | | |||
明るい海洋エリアの検出 (Detect Bright Ocean Areas) | | | | | | |
暗い海洋オブジェクトの検出 (Detect Dark Ocean Objects) | | | | | | |
水域の抽出 (Extract Water) | | | | | | |
注意:
RADARSAR SGX データは、SGF、SCN、SCW、SCF、SCS データと機能が似ています。
複素数データ用の SAR ツール
| ツール | Sentinel-1 SLC | ICEYE SICD | RCM SLC | RADARSAT-2 SLC | Capella SICD |
|---|---|---|---|---|---|
軌道ファイルのダウンロード (Download Orbit File) | | ||||
軌道修正の適用 (Apply Orbit Correction) | | ||||
熱ノイズの除去 (Remove Thermal Noise) | | | | ||
コレジストレーションの適用 (Apply Coregistration) | | | | | |
放射量キャリブレーションの適用 (Apply Radiometric Calibration) | | | | | |
放射量分析によるテレインのフラット化を適用 (Apply Radiometric Terrain Flattening) | | | | | |
コヒーレンスの計算 (Compute Coherence) | | | | | |
デバースト (Deburst) | | ||||
スペックル除去 (Despeckle) | | | | | |
幾何テレイン補正の適用 (Apply Geometric Terrain Correction) | | | | | |
SAR 単位の変換 (Convert SAR Units) | | | | | |
マルチルック (Multilook) | | | | | |
カラー合成の作成 | | | |||
SAR 指数の計算 (Compute SAR Indices) | | | | ||
明るい海洋エリアの検出 (Detect Bright Ocean Areas) | | | | | |
暗い海洋オブジェクトの検出 (Detect Dark Ocean Objects) | | | | | |
水域の抽出 (Extract Water) | | | | | |
SAR ラスター関数
| 関数 | ライセンス レベル | Sentinel-1 GRD | Sentinel-1 SLC | ICEYE GRD | ICEYE SICD | RCM GRD | RCM SLC | RADARSAT-2 SGX | RADARSAT-2 SLC | Capella GEC | Capella GEO | Capella SICD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sentinel-1 熱ノイズの除去 | Desktop Basic | | | |||||||||
Sentinel-1 放射量キャリブレーション | Desktop Basic | | | |||||||||
熱ノイズの除去 | ArcGIS Image Analyst エクステンション | | | |||||||||
レーダー キャリブレーション | Desktop Basic | | | | | | | | | | | |
スペックル除去 | Desktop Basic | | | | | | | | | | | |
テレインのフラット化 | ArcGIS Image Analyst エクステンション | | ||||||||||
単位変換 | Desktop Basic | | | | | | | | ||||
複素数 | Desktop Basic | | | | | | ||||||
カラー合成の作成 | Desktop Basic | | | | |
