データ内のデータ間の接続は、使用するレイアウトによって決まります。 リンク チャートのレイアウト オプションを試して、どのレイアウトがデータを表すのに最適かを決定できます。 レンダリングに長時間かかる大きなグラフ データがある場合は、選択セットにズームしてその領域内のノードとリンクを選択し、選択した部分のレイアウトを変更します。
階層型
階層図レイアウトでは、選択した方向に従って、レイヤーで最も大きいノードから最も小さいノードまで、ノードとリレーションシップが構造化されます。
階層図レイアウトには以下のタイプがあります。
- [階層図] - 直交リンクによる接続のレベルを強調した、高度に構造化されたレイアウト
- [階層図曲線] - 角丸のリンクを使用した階層構造
- [階層図フローチャート] - スムーズ リンクを使用した階層構造
円
円形レイアウトを使用すると、より大きいネットワーク内のグループおよびツリーを視覚化して強調できます。 主構造はリングまたは星の形に構成され、ノード パーティションは個別の円として配置されます。
円形レイアウトには以下のタイプがあります。
- [円形] - 全体的にリングまたは星の形状
- [円形基礎構造] - 全体的にはリングまたは星の形状で、より大きいネットワークがより小さい円形グループとなっているサブネットワークを検出し、分割することに重点を置く
オーガニック

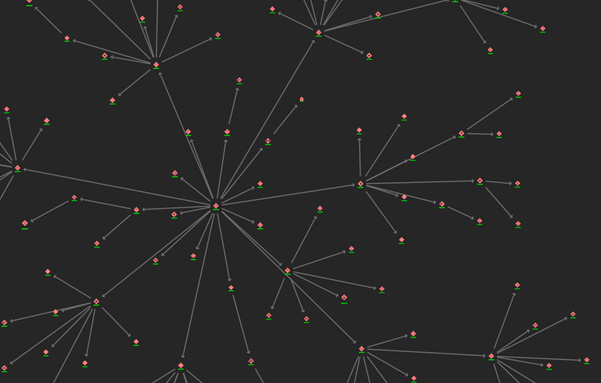

オーガニック レイアウトは、ノードの押し引きの力でノードを広げます。 これらは、ネットワーク内の対称性とクラスタリングを明らかにしたり、サブグループが追加され高度に接続されたバックボーン セグメントを持つネットワークを視覚化したりするのに役立ちます。 これらのレイアウトを使用して大規模なネットワークを視覚化できます。
オーガニック レイアウトには以下のタイプがあります。
- [オーガニック] - 無向ネットワーク用の多目的レイアウト
- [オーガニック基礎構造] - 連鎖、循環、平行としてサブネットワークを構造化する
- [オーガニック クラスタリング基礎構造] - サブネットワーク クラスターをグループ化する
- [オーガニック クラスタリング] - ネットワーク内に自動クラスタリングを提供する
ツリー
ツリー レイアウトを使用すると、グラフ内の親子関係を強調できます。
ツリー レイアウトには以下のタイプがあります。
- [複数親ツリー] - ツリー ノードに対して複数の親を考慮する
- [ツリー - マインドマップ] - たとえば左から右、右から左、上から下、下から上のように、方向が異なる 2 つのレイヤー場所を委任する
- [ツリー - コンパクト] - より小さいツリー構造に対し、近接した配置を使用する
バルーン
バルーン レイアウトは、ルート ノードの周囲に放射状のパターンで編成されます。 これらのレイアウトを使用してより大規模なツリー ネットワークを視覚化できます。
バルーン レイアウトには以下のタイプがあります。
- [バルーン] - 中心から外側に向かった放射状のツリーレイアウトで、円形パターンの基礎構造を持つ
- [バルーン光線式] - ルート ノードから放射状のパターンでノードを配置する
半径
放射状レイアウトは有向グラフでデータをパターン化し、ルートがダイアグラムの中心にあるツリー状のネットワークを視覚化します。 最も目立つフィーチャが中央に表示され、外側の端にある目立たないフィーチャに向かって外側に同心リングが広がります。
放射状レイアウトには以下のタイプがあります。
- [放射状] - 中心からの同心円レイアウト
- [放射状樹状図] - 樹状図のようなツリー レイアウトの同心円レイヤー
レイアウトの方向
上記のレイアウト タイプの一部の方向には、次のような、レイアウトの構造に対する追加の方向があります。
- [上から下] - 最上位の接続ノードを最上部に、最下位の接続ノードを最下部に、縦方向に構造化する
- [下から上] - 最上位の接続ノードを最下部に、最下位の接続ノードを最上部に、縦方向に構造化する
- [左から右] - 最上位の接続ノードを左側に、最下位の接続ノードを右側に、横方向に構造化する
- [右から左] - 最上位の接続ノードを右側に、最下位の接続ノードを左側に、横方向に構造化する
