Spatial Analyst のライセンスで利用可能。
概要

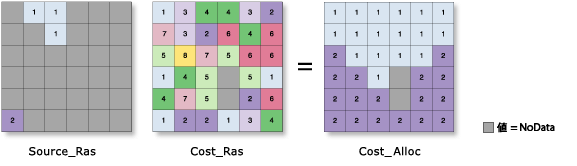

コスト サーフェス上での最小累積コストに基づき、各セルの最小コスト ソースを計算します。
コスト距離ツールの詳細
これはグローバル ラスター関数です。
備考
入力ソース データはラスター レイヤーである必要があります。
[ソース ラスター] 内に存在する NoData 値は、関数の有効な値として含まれません。 値 0 (ゼロ) は、ソース ラスター内の正当な値と見なされます。 [ソース ラスター] を作成するには、抽出ツールまたはクリップ関数を使用します。
ソース フィーチャがある場合は、フィーチャのラスター化関数を使用してそれらのフィーチャをラスター データセットに変換できます。 既存の [コスト ラスター] を、このラスター化関数の [ラスター] 入力として使用します。 これにより、フィーチャが確実に、同じセル サイズ、範囲、および空間参照を使用して正しく変換されるようになります。
アロケーションを計算するために、ソース位置に値を関連付けることができます。これは [ソース フィールド] パラメーターで指定できます。 入力ソースが整数ラスターである場合、デフォルト フィールドは VALUE です。 入力 [ソース データ] が浮動小数点ラスターである場合、整数の [対象ラスター] のパラメーターを指定する必要があります。
[コスト ラスター] 内の NoData のセル値は、コスト サーフェス内でバリアの役割を果たします。 [コスト ラスター] 内で NoData 値が割り当てられているセルは、出力ラスターでも NoData 値になります。 このアルゴリズムは乗算過程なので、[コスト ラスター] に値 0 を含めることができません。 値 0 が低コスト地域を表す場合、Con 関数を使用して、値 0 を小さな正の値 (0.01 など) に変更します。 値 0 が解析から除外する必要のある地域を表している場合、Set Null 関数を使用して、この値を NoData に変更する必要があります。
[ソース ラスター] と [コスト ラスター] の範囲が異なる場合、デフォルトの出力範囲は 2 つのラスターの交差部分です。 範囲全体のコスト距離サーフェス出力を取得するには、出力範囲ジオプロセシング環境で [入力データのすべての領域] オプションを選択します。
[最大距離] は [コスト ラスター] と同じコスト単位で指定します。
[対象ラスター] は、ブール型のセル値を出力する操作から [ソース ラスター] が取得された場合に有効です。 これらの操作により、[ソース ラスター] はソース セルの位置に関連付けられた元のゾーン値を失います。 [対象ラスター] を使用することで、これらのセル値を復元したり、ソース セル内にあるゾーン値の組み合わせに対して解析を実行したりできます。 [対象ラスター] を使用する場合、出力の構成や結果が変化する可能性があります。
ソースの特性、またはソースからの移動者は、次のパラメーターで制御できます。
- [コストに適用する乗数] - 移動のモードまたはソースの強度。
- [開始コスト] - 移動開始前の開始コスト。
- [累積コスト耐性率] - ハイカーの疲労度のシミュレーションなど、累積コストの影響を考慮した動的な調整。
- [許容値] - 制限に達するまでソースが許容できるコスト。
値を使用してソースの特性パラメーターを指定した場合、すべてのソースにその値が適用されます。 [ソース ラスター] に関連付けられたフィールドを使用してパラメーターを指定した場合、テーブル内の値が対応するソースだけに適用されます。
ジオプロセシング環境内でマスクが設定されている場合、マスクされたすべてのセルは値が NoData として扱われます。 [ラスター解析] ウィンドウでマスクを定義していて、マスク対象のセルがソースをマスクする場合は、残りのソース セルに対して計算が実行されます。 マスクされるソース セルは計算では考慮されません。 このようなセル位置には出力ラスターで NoData が割り当てられます。 この関数に適用されるジオプロセシング環境の詳細については、「解析環境と Spatial Analyst」をご参照ください。
パラメーター
| パラメーター名 | 説明 |
|---|---|
ソース ラスター (必須) | 入力ソース位置。 これは、すべての出力セル位置の最小累積コスト距離が計算されるセルまたは位置を特定するラスター データセットです。 入力 [ソース ラスター] が浮動小数点数の場合、[対象ラスター] で整数を指定する必要があります。 [対象ラスター] は [ソース フィールド] の設定より優先されます。 |
ソース フィールド | ソース位置に値を割り当てるために使用するフィールド。 整数タイプでなければなりません。 [対象ラスター] を設定している場合、その入力値は [ソース フィールド] の設定より優先されます。 |
コスト ラスター: (必須) | 各セルを平面的に通過する際にかかるコストまたはインピーダンスを定義するラスター。 各セル位置の値は、そのセル上を通過するための単位距離あたりのコストを表します。 セルを通過する総コストを取得するために、各セル位置の値にセル解像度を乗算して、対角移動の補正も行います。 [コスト ラスター] として、整数値または浮動小数点値を使用できますが、負の値や 0 は使用できません。 |
最大距離 | 累積コスト値が超えることのできない閾値。 累積コスト距離がこの値を超える場合、セル位置の出力値は NoData になります。 最大距離は、累積コスト距離を計算する範囲を定義します。 デフォルトは出力ラスターの範囲までです。 |
対象ラスター | 各入力ソース位置で使用するゾーン値を特定する入力整数ラスター。 ソース位置のセルごとに、[対象ラスター] で定義された値が、計算のためにソース位置に配分されたすべてのセルに割り当てられます。 [対象ラスター] は [ソース フィールド] の設定より優先されます。 |
コストに適用する乗数 | コスト値に適用する乗数。 このパラメーターを使用すると、移動のモードまたはソースの強度を制御できます。 乗数が大きいほど、各セルの移動コストが大きくなります。 0 より大きい値を指定する必要があります。 デフォルトは 1 です。 このパラメーターには数値 (double) または [ソース ラスター] のフィールドを使用できます。 |
開始コスト | コスト計算を開始する際に使用される開始コストです。 このパラメーターを使用すると、ソースに関連付けられた固定コストを指定できます。 コスト アルゴリズムは、コスト 0 から開始する代わりに、設定された値から開始します。 値は 0 以上である必要があります。 デフォルトは 0 です。 |
累積コスト耐性率 | このパラメーターは、累積コストの増加に伴う、コストに対処する労力の増加をシミュレートします。 これは、移動者の疲労をモデル化するのに使用されます。 セルに到達するまでに増加した累積コストが耐性率で乗算され、次のセルに移動するコストに追加されます。 これは、複利率の計算式の変更バージョンであり、セルの移動による見かけコストの計算に使用されます。 耐性率の値が増えると、後に移動するセルのコストが増加します。 耐性率が大きいほど、次のセルに到達するための追加コストが大きくなります。これは、移動するごとに大きくなります。 耐性率は複利と似ており、累積コストの値は一般に非常に大きいため、耐性率は累積コストの値に応じて 0.005 やこれより小さいレートをお勧めします。 0 より大きい値を指定する必要があります。 デフォルトの許容値は出力ラスターのエッジまでです。 このパラメーターには数値 (double) または [ソース ラスター] のフィールドを使用できます。 |
容量 | ソースに対する移動者のコスト許容値を定義します。 指定した許容値に達するまで、各ソースのコスト計算が続行されます。 0 より大きい値を指定する必要があります。 デフォルトの許容値は出力ラスターのエッジまでです。 このパラメーターには数値 (double) または [ソース ラスター] のフィールドを使用できます。 |
移動方向 | ソースの耐性率を適用する際の、移動者の方向を定義します。
[ソースから] または [ソースへ] キーワードを選択します。これは、すべてのソースに適用されます。または、[ソース ラスター] から、各ソースの移動方向を識別するキーワードを含むフィールドを指定します。 このフィールドには、文字列「FROM_SOURCE」または「TO_SOURCE」が含まれている必要があります。 |
環境設定
グローバル関数のジオプロセシング環境設定は、アプリケーション レベルで制御されます。 ArcGIS Pro での処理環境の設定は、[解析] タブの [環境] ボタンをクリックして行うことができます。 環境設定の詳細については、「解析環境と Spatial Analyst」をご参照ください。
このグローバル関数では、次の環境がサポートされています。
