RedEdge 画像または Altum 画像のオルソ マッピング ワークスペースの作成

Advanced のライセンスで利用可能。

RedEdge 画像と Altum 画像を処理するためのオルソ マッピング ワークスペースを作成するには、ジオロケーション情報とカメラ モデルという画像の情報を格納した 2 種類の情報が必要です。 この情報は、一般的には画像ファイルにメタデータとして格納されており (通常は EXIF ヘッダー)、緯度、経度、高度、カメラ タイプが含まれます。 カメラ タイプは、カメラの仕様に基づいてカメラ モデルを計算するために使用されます。

ワークフロー データ要件

RedEdge 画像または Altum 画像を処理するためのドローン ワークフローには、次の 2 種類のデータが必要です。

• ジオロケーションおよびカメラ モデル - この情報は、一般的には画像ファイルにメタデータとして格納されており (通常は EXIF ヘッダー)、緯度、経度、高度、カメラ タイプが含まれます。
• DEM - ブロック調整を計算するための初期高さ参照を指定します。 デフォルトでは、グローバル DEM が使用されます。

オルソ マッピング ワークスペースの作成

RedEdge または Altum ドローン画像からオルソ マッピング ワークスペースを作成するには、次の手順に従います。

1. [画像] タブで [新しいワークスペース] をクリックします。
2. [ワークスペースの構成] ページで、ワークスペースの名前を入力します。
3. [ワークスペース タイプ] ドロップダウン メニューから、[ドローン] を選択します。
4. [ベースマップ] ドロップダウン メニューから、画像コレクションの背景としてベースマップを選択します。
5. [次へ] をクリックします。
6. [画像コレクション] ウィンドウで、[センサー タイプ] ドロップダウン メニューから [RedEdge] か [Altum] を選択します。
7. 参照ボタンをクリックしてフォルダーを参照し、プロジェクトの画像を読み込みます。

   [ジオロケーション] パラメーターと [カメラ モデル] パラメーターは、EXIF ヘッダーのメタデータから自動的に入力されます。

8. コレクション内の画像に EXIF ヘッダーが含まれない場合は、カンマ区切り値 (CSV) ファイルなどの [ジオロケーション] GPS テキスト ファイルが必要です。このファイルには、[Image Name]、[Latitude]、[Longitude]、[Altitude] フィールドの値に加え、オプションで [Omega]、[Phi]、[Kappa] フィールドも含まれます。 ジオロケーション ファイルは、ドローン画像とともにベンダーから提供されているはずです。 [インポート] ボタン をクリックし、GPS テキスト ファイルを参照します。

   Z 値は、通常、鉛直測地基準系からの高さ、または出発点を基準にした高さとして記録されます。 画像コレクションの高度参照を編集するには、[ジオロケーション] 情報の横にある [編集] ボタン をクリックします。 [Z 値タイプ] にはドローンが出発点を基準にした高さを報告する場合は [フライト高度] を、鉛直測地基準系を基準にした高さの場合は [高度] を選択します。 [ジオロケーション参照の編集] ページの設定を保存するには、[OK] をクリックします。

9. [空間参照] は、データの GPS 位置を使用して自動的に入力されます。 必要に応じ、空間参照ボタン をクリックすると、別のマップ参照システムや鉛直座標系をオプションで選択することができます。

   ワークスペースの座標系は、マップに加え、出力オルソモザイク、および DEM で使用されます。

10. [次へ] をクリックします。

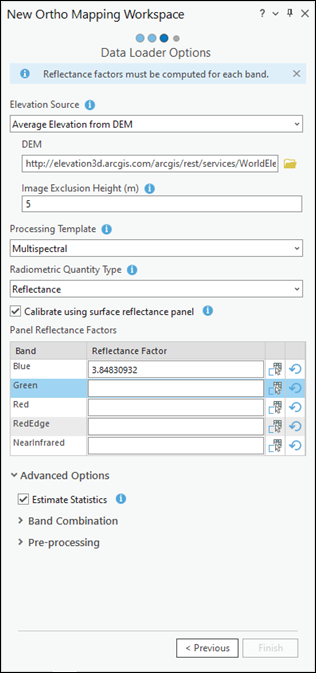

11. [データ ローダー] タブでは、出力ドローン ワークスペースを調整したり、必要に応じて画像のキャリブレーションを実行したりできます。
    1. 標高ソース
       • インターネットにアクセスできる場合は、[DEM] パラメーターではデフォルト標高サービスを使用し、[標高ソース] オプションでは [DEM からの平均標高] を使用します。
       • インターネットにアクセスできない場合、プロジェクトの対象エリアを網羅する DEM ファイルを指定し、[標高ソース] オプションで [高さの平均値を使用] を選択します。
       • インターネットや DEM にアクセスできない場合は、ドロップダウン メニューから [高さを定数で指定] オプションを選択し、標高値を入力します。 これは、各画像のフライト高度の初期推定値を指定する場合にのみ使用されます。
    2. 必要に応じて、[画像除外高度] 調製します。 テレインより上のフライト高度が指定した値より小さい画像はワークスペースに含まれません。
    3. [処理テンプレート] を選択します。
    4. [放射量タイプ] を選択します。

       マルチスペクトル画像の定量分析を実施したり、イメージ指数を生成したりするには、[反射率] を選択します。 画像の表示には、[デジタル ナンバー] オプションと [放射輝度] オプションが適しています。

    5. [放射量タイプ] が [反射率] に設定されており、画像コレクションにサーフェス反射率キャリブレーション パネルの画像が含まれている場合は、[サーフェス反射率パネルを使用したキャリブレーション] チェックボックスをオンにします。 バンドをリストしたテーブルと、各バンドの反射率係数を計算するためのダイアログ ボックスが表示されます。

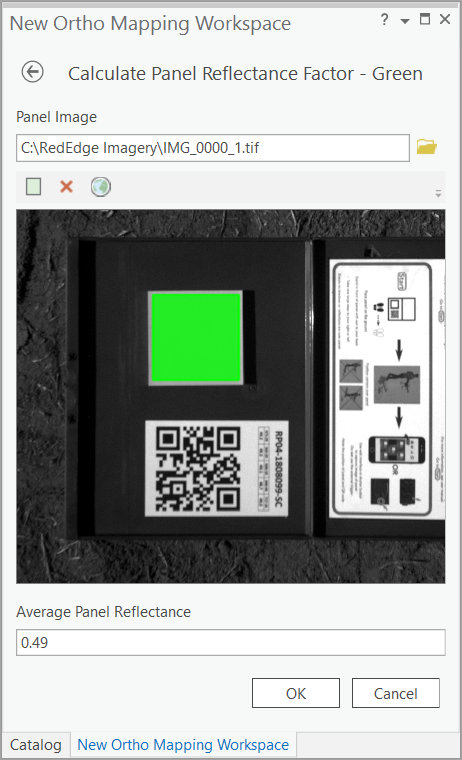

    6. [計算] ボタン をクリックして [パネルの反射率係数を計算] ウィンドウを開きます。
    7. 参照ボタンをクリックし、地表反射率パネルの画像を参照して選択します。
    8. [キャリブレーション領域をスケッチ] ボタンをクリックし、反射率キャリブレーション パネルをクリックして、画像のパネル領域を定義します。

       [平均パネル反射率] の反射率を決定するには、「MicaSense panel reflectance」ページの電子メール リンクを使用して、お使いのパネルの反射率の値を入手してください。 パネルのシリアル番号を必ず指定してください。シリアル番号は、反射率パネルの QR コードとともに記載されています。

    9. 提示された反射率の値を [平均パネル反射率] テキスト ボックスに入力し、[OK] をクリックします。 残りのバンドに対してこの手順を繰り返します。



    10. [高度なオプション] セクションを展開して、他の設定を開きます。
    11. 必要に応じ、[バンド割り当て] パラメーターを編集して、バンド割り当ての順序をデフォルトから変更します。
12. [完了] をクリックして、ワークスペースを作成します。

オルソ マッピング ワークスペースを作成すると、画像コレクションがワークスペースに読み込まれ、マップ上に表示されます。 これで、ブロック調整を実行し、オルソ プロダクトを生成する準備が整いました。
