[方向-距離] ツール
は、ポインターの位置を特定してスナップし、その位置で、指定した方向と距離が交差します。 方向と距離をスケッチするか、入力することができます。 このツールは、フィーチャ作図ツールを使用してフィーチャを描画するときに、作図ツールバーで利用できます。

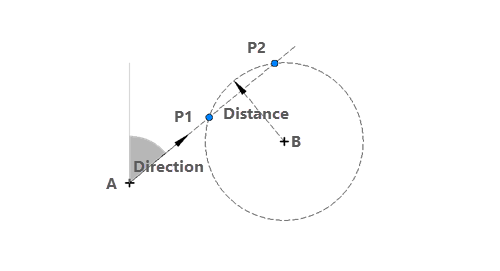

次の図は、ツールが、指定した方向と距離が交差する位置を特定してハイライト表示する方法を示しています。交差する位置は、A および B として示された 2 つの既知の位置から計測された P1 および P2 として示されています。
このツールを使用するときは、以下の点を考慮します。
- 「地表面/平面補正」をオンにした場合、入力値は地表面の計測値と見なされます。 オフセット角度が方向に適用され、距離に距離ファクターが乗算されます。 これは、作図の計測値を指定したときにリアルタイムで発生します。
- アクティブな作図ツールは、方向と距離を指定してポイント フィーチャまたは頂点を作成するまで一時停止します。
- この交点ツール モードを閉じて標準の作図ツールの操作を再開するには、アクティブなフィーチャ作図ツールをクリックします。
方向と距離の指定
方向と距離を指定するには、次の手順に従います。
- データを追加し、「編集用設定を構成」します。
編集対象のフィーチャ レイヤーが編集可能であること、アクティブなマップに割り当てられた座標系が実行中の編集の種類に適していること、作業を効率的かつ正確に行えるようスナップが構成されていることを確認します。
- リボンの [編集] タブをクリックします。 [フィーチャ] グループの [作成]
をクリックします。 - たとえば、次のようにポイント、ライン、またはポリゴン フィーチャ テンプレートをクリックして、作図ツールを選択します。
- ポイント フィーチャを作成するには、[ポイント]
をクリックします。 - ライン フィーチャを作成するには、[ライン]
をクリックします。 - ポリゴン フィーチャを作成するには、[ポリゴン]
をクリックします。
- ポイント フィーチャを作成するには、[ポイント]
- 作図ツールバー上の [方向-距離] をクリックします。
アクティブな作図ツールは、方向と距離を指定してポイント フィーチャまたは頂点を作成するまで一時停止します。
- 方向をスケッチするか、入力します。
- マップをクリックして、起点の位置を指定します。
座標位置を入力するには、マップを右クリックして [絶対 X、Y、Z]
をクリックします。 - ポインターを移動してマップをクリックし、方向を指定します。
方向を入力するには、A キーを押します。
注意:
方向をキャンセルして新しく指定する場合は、Esc キーを押します。
マップに直線で破線の作図線が表示されます。
- マップをクリックして、起点の位置を指定します。
- 1 つ目の距離をスケッチするか、入力します。
- マップをクリックして、1 つ目の距離の起点の位置を指定します。
座標位置を入力するには、マップを右クリックして [絶対 X、Y、Z]
をクリックします。 - ポインターを移動してマップをクリックし、距離を指定します。
距離を入力するには、D キーを押します。
注意:
距離をキャンセルして新しく指定する場合は、Esc キーを押します。
マップに円形で破線の作図線が表示されます。
- マップをクリックして、1 つ目の距離の起点の位置を指定します。
- ポインターをターゲットの交点に移動し、Tab キーを押して交点を選択します。
選択した交点がポイント シンボルとしてハイライト表示されます。
- ハイライト表示された交点をクリックするか、Enter キーを押して、頂点またはポイント フィーチャを作成します。
- この交点ツール モードを閉じて標準の作図ツールの操作を再開するには、アクティブなフィーチャ作図ツールをクリックします。
- フィーチャを完成させるには、[完了]
をクリックするか、F2 キーを押します。
キーボード ショートカット
| キーボード ショートカット | アクション | コメント |
|---|---|---|
A キー | [方向] ダイアログ ボックスを開きます。 | 方向を入力します。 |
D キー | [距離] ダイアログ ボックスを開きます。 | 距離を入力します。 |
Tab キー | 交点を移動します。 | ハイライト表示された交点をクリックします。 |
