Location Referencing ライセンスで利用可能です。
LRS (リニア リファレンス システム) データセットは、LRS に関係するすべてのフィーチャクラスとともに、ジオデータベースのフィーチャ データセットにあるコントローラー データセットです。
ArcGIS Pro で、LRS データセット内の階層を確認し、どのネットワーク タイプが LRS に存在するか、各ネットワークにどのイベントが関連付けられているかを決定できます。
コンテンツ ウィンドウからの LRS 階層の確認
[コンテンツ] ウィンドウから LRS 階層を確認するには、次の手順を実行します。
- ArcGIS Pro プロジェクトで、LRS フィーチャ レイヤーを含むマップを選択します。
[コンテンツ] ウィンドウが開き、レイヤーがリスト表示されます。
- [コンテンツ] ウィンドウで、LRS データセットからフィーチャ レイヤーをクリックして、選択します。
LRS データセットを構成する任意のフィーチャ レイヤー (キャリブレーション ポイント、中心線、イベント、交点、ネットワーク、レッドライン) を選択できます。
- ArcGIS Pro リボン上の [Location Referencing] タブをクリックします。
- [ツール] グループにある [LRS 階層]
をクリックします。ヒント:
[LRS 階層]

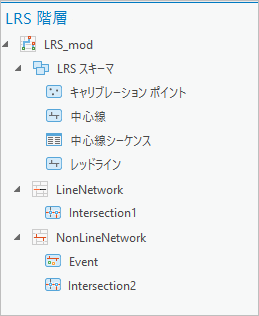

がアクティブでない場合、選択したフィーチャ レイヤーは、LRS データセットに含まれていません。 [コンテンツ] ウィンドウで有効なフィーチャ レイヤーを選択してアクティブ化します。[LRS 階層] ウィンドウが表示されます。 階層のルートは、LRS (この例では LRS_mod) です。
[LRS スキーマ] ノード
には、最小スキーマ フィーチャクラスと中心線シーケンス テーブルが含まれ、ネットワーク ノードには、ネットワーク、イベント、および交点フィーチャクラスが表示されます。
- 必要に応じて、LRS 階層内の任意のエンティティを右クリックして、そのプロパティを確認したり、新規または現在のマップに追加したりすることができます。
キャリブレーション ポイント、中心線、イベント、交点、ネットワーク、レッドライン フィーチャクラスのプロパティ、および中心線シーケンス テーブルのプロパティにアクセスできます。
カタログ ウィンドウからの LRS 階層の確認
[LRS データセット] は、[カタログ] ウィンドウにジオデータベース ノードの [LRS] フォルダーとして表示されます。 展開すると、フィーチャ データセットのすべての要素が表示されます。
- ArcGIS Pro プロジェクトで、[カタログ] ウィンドウを開きます。
- [カタログ] ウィンドウで、ジオデータベース ノードを展開し、フィーチャ データセットを展開します。
LRS 階層は、LRS 名 (この例では LRS_mod) を使用して、LRS データセットに表示されます。 LRS データセットが LRS に存在しない場合、LRS 階層は表示されません。 [LRS の変更 (Modify LRS)] ツールを実行して、LRS を更新します。
- LRS データセットを右クリックし、[LRS 階層] を選択します。
[LRS 階層] ウィンドウが開き、LRS 名 (この例では LRS_mod) がルートとして表示されます。
[LRS スキーマ] ノードには、最小スキーマ フィーチャクラスと中心線シーケンス テーブルが含まれ、ネットワーク ノードには、ネットワーク、イベント、および交点フィーチャクラスが表示されます。
- 必要に応じて、LRS 階層内の任意のエンティティを右クリックして、そのプロパティを確認したり、新規または現在のマップに追加したりすることができます。
キャリブレーション ポイント、中心線、イベント、交点、ネットワーク、レッドライン フィーチャクラスのプロパティ、および中心線シーケンス テーブルのプロパティにアクセスできます。
