LRS フィーチャカウントデータプロダクトのテンプレートの作成—ArcGIS Pro

Location Referencing ライセンスで利用可能です。

LRS フィーチャカウントデータプロダクトは、ルートごとのラインイベント、ポイントイベント、交点の数に関する情報を提供します。路線上の信号機の数や、複数の郡を横断する高速道路沿いの交通標識の数を調べることができます。このタイプの情報は、計画やメンテナンスの目的に役立ちます。

下の図に、SR 38 ルートのサンプルフィーチャカウントデータプロダクトが作成されます。

SR 38 はエイムズとドーバーの 2 つの都市を横断します。下のテーブルは、標識、交点、速度制限のラインイベントの分散を示しています。

SR 38 のフィーチャカウントテーブル
都市	ルート ID	交点	速度制限標識	一時停止標識	接近信号標識	速度制限 20	速度制限 40
エイムズ	SR38	1	3		1	1	1
ドーバー	SR38	2	2	1	1	1	1

このデータプロダクトを生成するには、最初に [データプロダクトデザイナー] ウィザードを使用して LRS データテンプレートを作成する必要があります。次に、LRS データテンプレートを [LRS データプロダクトの生成 (Generate LRS Data Product)] ツールに入力できます。

以下のワークフローでは、[データプロダクトデザイナー] ウィザードを使用して、上の表に示されたデータプロダクトと同様の LRS フィーチャカウントデータプロダクトを作成するためのテンプレートを作成します。

LRS データプロダクトタイプの選択

[データプロダクトデザイナー] ウィザードの最初のステップは、データプロダクトタイプを指定することです。

[フィーチャカウント] データプロダクトタイプを指定するには、次の手順を実行します。

ArcGIS Pro を起動して、マップに LRS データを含むプロジェクトを開きます。
[Location Referencing] タブの [LRS データプロダクト] グループで、[データプロダクトデザイナー] をクリックします。
[データプロダクトデザイナー] ウィザードの [LRS データプロダクトタイプの選択] ページが表示されます。
[データプロダクトタイプ] ドロップダウン矢印をクリックし、[フィーチャカウント] を選択します。
[次へ] をクリックします。
[テンプレートプロパティーの設定] ページが表示されます。

テンプレートプロパティの設定

テンプレートタイプを指定した後、テンプレートプロパティーを設定するには、次の手順を実行します。

テンプレート名を指定します。
デフォルトでは、テンプレートはプロジェクトフォルダーに保存されます。必要に応じて、別の場所を参照し、テンプレートの名前を指定して、[OK] をクリックします。
[ネットワーク] ドロップダウン矢印をクリックして、ネットワークを選択します。
テンプレートを使用して [LRS データプロダクトの生成 (Generate LRS Data Product)] ツールを実行すると、このネットワークのルート特性が提供されます。
必要に応じて、説明を入力します。
必要に応じて、[プレビュー]　をクリックしてキャンバスの情報を確認します。
注意:
選択したネットワークがラインネットワークの場合、フィーチャカウントデータプロダクトのルート識別子フィールドの横にライン名列が表示されます。
[次へ] をクリックします。
[サマリーフィールドの追加] ページが表示されます。

サマリーフィールドの追加

次のステップでは、サマリーレイヤーとサマリーフィールドを選択します。フィーチャカウントは、ルートごとにサマリーレイヤーの個別値に基づくことができます。複数のサマリーレイヤーを構成できます。サマリーレイヤーは、その空間的な関係に基づいてレベル別に並べ替えと分割が行われます。

たとえば、郡の境界レイヤーをレベル 1 に、市の境界レイヤーをレベル 2 に構成できます。

注意:

サマリーフィールドの追加はオプションです。テンプレートにサマリーフィールドを追加しない場合は、[次へ] をクリックしてルート識別子フィールドの選択を続行します。

サマリーフィールドを追加するには、次の手順を実行します。

[追加] をクリックして、[サマリーフィールド] テーブルに空の行を作成します。
[サマリーレイヤー] ドロップダウン矢印をクリックし、サマリーレイヤーを選択します。
レイヤーは、テンプレートプロパティーの設定時に指定されたネットワークに登録されたポリゴンフィーチャクラス、またはラインイベントにすることができます。同じジオデータベースまたはフィーチャサービスに格納され、指定されたネットワークと同じ座標系である必要があります。
この例では、[郡の境界] が第 1 レベルのサマリーレイヤーとなります。
[フィールド] ドロップダウン矢印をクリックし、サマリーフィールドを選択します。
この例では、Name がサマリーフィールドです。このフィールドには都市名が含まれています。
サマリーフィールドを選択すると、[表示値マップ] セクションではサマリーフィールドに個別値のテーブルが表示されます。
必要に応じて、テーブルの [表示値] 列の値を編集します。
サマリーフィールドを追加後のプレビューが表示されます。
必要に応じて、[テーブルに格納されている名前] テキストボックスでサマリーレイヤーの表示名を更新します。
この例では、表示名は [都市名] です。
必要に応じて、[フィルター式] ドロップダウン矢印をクリックし、[表示値マップ] セクションに表示する値のフィルター式を定義します。
必要に応じて、[未分類値の集計] チェック・ボックスをオンにして [表示値マップ] テーブルに含まれていない表示値を集計します。
サマリー　フィールドには、別の値として「未分類」が返されます。
デフォルトでは、[未分類値の集計]　チェックボックスはオフに設定されています。このチェックボックスは、すべてのサマリー　レイヤーに適用されます。
この例では、[未分類値の集計]　チェックボックスはオフに設定されています。
サマリーレベルを複数追加するには、前のステップを各レベルに対して繰り返してください。
[次へ] をクリックします。
[ルート識別子フィールドの選択] ページが表示されます。

ルート識別子フィールドの選択

LRS フィーチャカウントデータプロダクトのテンプレートを作成するための次のステップは、ルート識別子フィールドの追加です。ルート識別子には、ルート名またはルート ID を指定できます。

この例では、ROUTE_ID をネットワークのルート識別子フィールドとして使用します。

ルート識別子フィールドを指定するには、次の手順を実行します。

[ルート識別子] ドロップダウン矢印をクリックし、フィールドを選択します。

デフォルトのオプションは、指定したネットワークがラインネットワークでない場合は [ルート ID]、指定したネットワークがラインネットワークの場合は [ルート名] です。
指定したネットワークにルート ID とルート名の両方が構成されている場合は、ドロップダウン矢印を使用していずれかのオプションを選択できます。
必要に応じて、[テーブルに格納されている名前] テキストボックスの表示名を更新します。
デフォルトの表示名は [ルート識別子] の値です。
ルート識別子フィールドを選択すると、このテンプレートを使用して生成されるルートログデータプロダクトにルート情報フィールドが含まれるようになります。
[次へ] をクリックします。
[フィーチャカウントレイヤーの追加] ページが表示されます。

フィーチャカウントレイヤーの追加

LRS フィーチャカウントデータプロダクトは、ラインイベント、ポイントイベント、交点をルートごとにカウントします。

フィーチャカウントフィールドを構成するには、[単一の値] と [個別値] の 2 つのオプションがあります。 [単一の値] オプションを使用してフィーチャカウントフィールドを 1 つずつ構成し、フィルターを適用してカテゴリを作成できます。あるいは、[個別値] オプションを使用して、出力のフィーチャカウントフィールドとして必要なすべての個別値を構成できます。

フィーチャカウントレイヤーを追加するには、次の手順を実行します。

[追加] をクリックして、フィーチャカウントフィールドテーブルに空の行を作成します。
[フィーチャカウントレイヤー] ドロップダウン矢印をクリックし、フィーチャカウントレイヤーを選択します。
このレイヤーは、同じジオデータベースまたはフィーチャサービスにあり、指定されたネットワークと同じ座標系である必要があります。
この例で設定された最初のフィーチャカウントレイヤーは交点レイヤーです。
[選択方法] ドロップダウン矢印をクリックして、選択方法を選択します。
- [単一の値] - 単一のフィーチャカウントフィールドを追加します。
- [個別値] - フィーチャカウントレイヤーに複数の個別値を追加します。各個別値が個々のフィールドになります。このオプションは、名前もフィルターもないフィーチャカウントレイヤーが提供されている場合にのみ利用できます。
この例では、[単一の値] を使用して交点レイヤーを設定します。
[テーブルに格納されている名前] テキストボックスに表示名を入力します。
ここに入力されたテキストは、[フィーチャカウントフィールド] テーブルの空白行に表示されます。

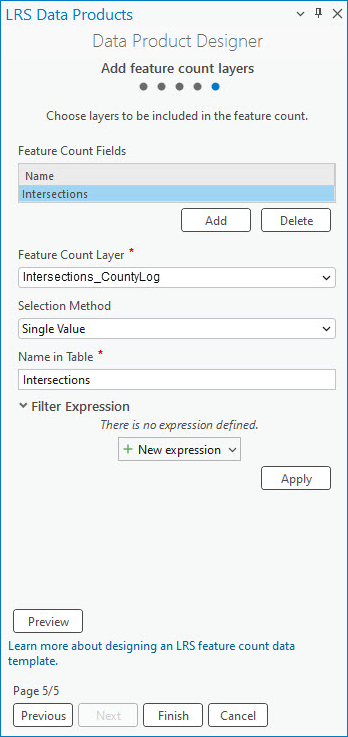

交点フィーチャカウントフィールドを追加後のプレビューが表示されます。
この例の次の 3 つのフィーチャカウントフィールドは、速度制限標識、一時停止標識、接近信号標識です。この 3 種類の標識はすべて、標識ポイントイベントレイヤーに属します。以下の手順は、[個別値] 選択メソッドを使用してこれらのフィールドを一緒に追加する方法を示しています。
繰り返し手順 1
[フィーチャカウントレイヤー] ドロップダウン矢印をクリックし、フィーチャカウントレイヤーを選択します。
この例では、標識ポイントイベントレイヤーをフィーチャカウントレイヤーとして選択します。
[選択方法] ドロップダウン矢印をクリックして、[個別値] を選択します。
ポップアップウィンドウが表示されます。
ポップアップウィンドウで [フィールド] ドロップダウン矢印をクリックし、フィールドを選択し以下を実行します。
1. 各フィールドの横にあるチェックボックスをチェックして、個別値を選択します。
2. 必要に応じて、選択した各フィールド名を [名前] 列の下に更新します。
  個別値が [フィーチャカウントフィールド] テーブルに追加された場合、この名前はフィーチャカウントフィールド名になります。
3. [追加] をクリックして、選択した個別値をフィーチャカウントフィールドとして追加します。
  各フィーチャカウントフィールドは、選択方法として [単一の値]、および個別値に対応したフィルター式を自動的に持つようになります。
  注意:
  [個別値] 選択メソッドは、コード値ドメインおよびサブタイプの値を優先します。
  この例の最後の 2 つのフィーチャカウントフィールドは、速度制限 20 と速度制限 40 です。どちらの値も速度ラインイベントレイヤーから生成されています。以下の手順は、フィルター式を定義してこれらのフィールドを追加する方法を示しています。
繰り返し手順 1
[フィーチャカウントレイヤー] ドロップダウン矢印をクリックし、フィーチャカウントレイヤーを選択します。
この例では、速度ラインイベントレイヤーをフィーチャカウントレイヤーとして選択します。
[選択方法] ドロップダウン矢印をクリックして、[単一の値] を選択します。
[テーブルに格納されている名前] テキストボックスに表示名を入力します。
ここに入力されたテキストは、[フィーチャカウントフィールド] テーブルの空白行に表示されます。
この例では、表示名は [速度制限 20] です。
[新しい式] をクリックして、速度制限 20 を持つラインイベントをフィルターする式を定義します。
フィルター式を定義して別のフィーチャカウントフィールドを追加するには、手順キャンバスのフィールドを確認するには、プレビューをクリックします。9 ～ 13 を繰り返します。
この例では、速度制限 40 のラインイベントを含む別のフィーチャカウントフィールドが設定されています。
[プレビュー] をクリックしてキャンバスのフィールドを確認します。
[完了] をクリックしてテンプレートを保存します。
