LRS ルート ログ データ プロダクトは [LRS データ プロダクトの生成 (Generate LRS Data Product)] ツールを使用して作成できます。 このツールには、LRS データ テンプレートが必要です。
ArcGIS Roads and Highways エクステンションには、[データ プロダクト デザイナー] ウィザードが含まれており、LRS データ テンプレートを作成できます。
テーブルに示すルート ログのサンプルは、下の図の SR9WB ルートについて作成されたものです。 ルート上のメジャーは、矢印の方向に沿って増加します。 ルート ログは、その方向に沿って移動する人が、指定したレイヤーを見つけるたびにその分類とメジャー値の情報を記録していくかのように、ルート上にレコードを配置します。
ルート ログ データ プロダクトは、SR9WB ルートのポイント イベント、ライン イベント、交点、対象フィーチャ、ポリゴン境界の位置と情報を返します。 次のリストは、エンジニアリング ルートに沿って見つかった特性を示しています。
- ログ フィールド: 標識タイプ、機能クラス、速度制限、交点
- ロケーション フィールド: 郡、市の境界
- 対象フィールド: マイル ポスト
次の表は、[LRS データ プロダクトの生成 (Generate LRS Data Product)] ツールに LRS データ テンプレートを入力した後のルートに対して返されたルート ログを示しています。
| ルート ID | 説明 | メジャー | 対象 | オフセット | 郡 | 都市 | 標識タイプ | 交点 | 機能クラス | 速度制限 |
|---|---|---|---|---|---|---|---|---|---|---|
SR9WB | ルートの開始: SR9WB | 0 | マイル 0 | 0 | ユニオン | タイタン | 高速道路 | 65 | ||
SR9WB | SR9WB と SW26WB の交差 | 0 | マイル 0 | 0 | ユニオン | タイタン | SR9WB、SW26WB | 高速道路 | 65 | |
SR9WB | 高速道路の機能クラスの開始 | 0 | マイル 0 | 0 | ユニオン | タイタン |
高速道路 |
65 | ||
SR9WB | 速度制限 65 MPH の開始 | 0 | マイル 0 | 0 | ユニオン | タイタン | 高速道路 | 65 | ||
SR9WB | 速度制限標識 | 1.4 | マイル 0 | 1.4 | ユニオン | タイタン |
速度制限 | 高速道路 | 65 | |
SR9WB | 停止標識 | 2.5 | マイル 2 | 0.5 | ユニオン | タイタン | 停止 | 高速道路 | 65 | |
SR9WB | SR9WB と NR38WB の交差 | 2.5 | マイル 2 | 0.5 | ユニオン | タイタン | SR9WB、NR38WB | 高速道路 | 65 | |
SR9WB | 市境を出る: タイタン | 3.5 | マイル 2 | 1.5 | ユニオン | タイタン | 高速道路 | 65 | ||
SR9WB | 市境に入る: アダム | 3.5 | マイル 2 | 1.5 | ユニオン | アダム | 高速道路 | 65 | ||
SR9WB | 高速道路の機能クラスの終了 | 4 | マイル 2 | 2 | ユニオン | アダム | 高速道路 | 65 | ||
SR9WB | ローカルの機能クラスの開始 | 4 | マイル 2 | 2 | ユニオン | アダム | ローカル | 65 | ||
SR9WB | 速度制限 65 MPH の終了 | 6 | マイル 6 | 0 | ユニオン | アダム | ローカル | 65 | ||
SR9WB | 速度制限 40 MPH の開始 | 6 | マイル 6 | 0 | ユニオン | アダム | ローカル | 40 | ||
SR9WB | 速度制限標識 | 7.6 | マイル 6 | 1.6 | ユニオン | アダム | 速度制限 | ローカル | 40 | |
SR9WB | 速度制限 40 MPH の終了 | 10 | マイル 10 | 0 | ユニオン | アダム | ローカル | 40 | ||
SR9WB | ローカルの機能クラスの終了 | 10 | マイル 10 | 0 | ユニオン | アダム | ローカル | 40 | ||
SR9WB | SR9WB と NR71WB の交差 | 10 | マイル 10 | 0 | ユニオン | アダム | SR9WB、NR71WB | ローカル | 40 | |
SR9WB | ルートの終了: SR9WB | 10 | マイル 10 | 0 | ユニオン | アダム | ローカル | 40 |
他の構成可能なルート ログ データ プロダクトには、次のタイプがあります。
- 異なる都市での路線の舗装状況の変更
- 標識が対象位置となるルート上の衝突事故、速度制限、交点
- 高速道路のルートが郡や市を横断する場合の出入りのメジャー
次のセクションでは、[データ プロダクト デザイナー] ウィザードを使用し、[LRS データ プロダクトの生成 (Generate LRS Data Product)] ツール用のテンプレートを作成して、上の表と同様のルート ログ データ プロダクトを生成する方法について説明します。
LRS データ プロダクト タイプの選択
[データ プロダクト デザイナー] ウィザードの最初のステップは、データ プロダクト タイプを指定することです。
[ルート ログ] データ プロダクト タイプを指定するには、次の手順を実行します。
- ArcGIS Pro を起動して、マップに LRS データを含むプロジェクトを開きます。
- [Location Referencing] タブの [LRS データ プロダクト] グループで、[データ プロダクト デザイナー]
をクリックします。[データ プロダクト デザイナー] ウィザードの [LRS データ プロダクト タイプの選択] ページが表示されます。
- [データ プロダクト タイプ] ドロップダウン矢印をクリックし、[ルート ログ] を選択します。
- [次へ] をクリックします。
[テンプレート プロパティーの設定] ページが表示されます。
テンプレート プロパティーの設定
テンプレート タイプを指定した後、テンプレート プロパティーを設定するには、次の手順を実行します。
- テンプレート名を指定します。
デフォルトでは、テンプレートはプロジェクト フォルダーに保存されます。 必要に応じて、別の場所を参照し、テンプレートの名前を指定して、[OK] をクリックします。
- [ネットワーク] ドロップダウン矢印をクリックして、ネットワークを選択します。
テンプレートを使用して [LRS データ プロダクトの生成 (Generate LRS Data Product)] ツールを実行すると、このネットワークのルート特性が提供されます。
- 必要に応じて、説明を入力します。
- 必要に応じて、[プレビュー] をクリックしてキャンバスの情報を確認します。
注意:
選択したネットワークがライン ネットワークの場合、ルート ログのルート識別子フィールドの横にライン名列が表示されます。 - [次へ] をクリックします。
[ルート識別子フィールドの選択] ページが表示されます。
ルート識別子フィールドの選択
ルート ログのテンプレートを作成する次のステップは、ルート識別子フィールドを追加し、情報テキストを入力することです。 ルート識別子には、ルート名またはルート ID を指定できます。
この例では、ネットワークのルート識別子フィールドとして ROUTE_ID、[テーブルに格納されている名前] テキストボックスの表示名としてルート ID を使用しています。 表示名はプレビュー キャンバスでも更新されます。 ルート ログの例では、ルートの始点と終点は、ルートの開始: SR9WB、ルートの終了: SR9WB です。
ルート識別子フィールドを指定するには、次の手順を実行します。
- [ルート識別子] ドロップダウン矢印をクリックし、フィールドを選択します。
デフォルトのオプションは、指定したネットワークがライン ネットワークでない場合は [ルート ID]、指定したネットワークがライン ネットワークの場合は [ルート名] です。
指定したネットワークにルート ID とルート名の両方が構成されている場合は、ドロップダウン矢印を使用して 2 つのオプションのいずれかを選択できます。
- 必要に応じて、[テーブルに格納されている名前] テキスト ボックスの表示名を更新します。
デフォルトの表示名は [ルート識別子] の値です。
- 必要に応じて、[フィーチャの開始テキスト] および [フィーチャの終了テキスト] テキスト ボックス内のテキストを更新し、ルートの開始と終了を示すことができます。
デフォルト値はそれぞれ [開始] および [終了] です。
- 必要に応じて、[フィールド値の接頭辞] および [フィールド値の接尾辞] テキスト ボックスにテキストを入力し、それぞれルート識別子の値の前後に情報を補足します。
この例では、ルート: はルート識別子の値の接頭辞です。 この例には、フィールド値の接尾辞は含まれていません。
ルート識別子フィールドを選択すると、このテンプレートを使用して生成されるルート ログ データ プロダクトにルート情報フィールドが含まれるようになります。
- [次へ] をクリックします。
[ログ フィールドの追加] ページが表示されます。
ログ フィールドの追加
ルート ログ データ プロダクトでは、ログ フィールドはイベントおよび交点情報を含む列を形成します。 ログ レイヤーからログ フィールドを追加し、情報テキストを補足することができます。 情報テキストは、ログ レイヤーの詳細を提供します。
このセクションの例では、4 つのログ レイヤーを使用します。
- 標識ポイント イベント
- 交点
- 速度制限ライン イベント
- 機能クラス ライン イベント
このテンプレートを使用して生成された LRS ルート ログ データ プロダクトは、これらのレイヤーのいずれかがルート上に表示されて終了するとレコードを返します。
注意:
ログ フィールドの追加はオプションです。 テンプレートにログ フィールドを追加しない場合は、[次へ] をクリックしてロケーション フィールドの追加を続行します。
ログ フィールドを追加するには、次の手順を実行します。
- [追加] をクリックして、ログ フィールド テーブルに空の行を作成します。
- [レイヤー] ドロップダウン矢印をクリックし、ログ レイヤーを選択します。
レイヤーは、テンプレート プロパティの設定時に指定されたネットワークに登録されたポイント イベント、ライン イベント、または交点にすることができます。 同じジオデータベースまたはフィーチャ サービスに格納され、指定されたネットワークと同じ座標系である必要があります。 指定したレイヤーにより、[フィールド] メニューで利用可能なフィールドが決まります。
この例で設定されている最初のログ レイヤーは、サイン ポイント イベントです。
- [フィールド] ドロップダウン矢印をクリックし、指定されたレイヤーからフィールドを選択します。
この例では、標識タイプはログ フィールドの 1 つとして設定されます。
- 必要に応じて、[テーブルに格納されている名前] テキスト ボックスの表示名を更新します。
デフォルトの表示名は、[フィールド] 値です。
このテキストにより、ログ フィールド テーブルの行が更新されます。
- 必要に応じて、[フィーチャの開始テキスト] および [フィーチャの終了テキスト] テキスト ボックス内のテキストを指定します。
このテキストは、ログ フィールドの開始前と終了前に表示されます。
デフォルト値はそれぞれ [開始] および [終了] です。
注意:
ポイント イベント レイヤーまたは交点レイヤーを使用している場合、[フィーチャの開始テキスト] および [フィーチャの終了テキスト] テキスト ボックスは使用できません。
- 必要に応じて、[フィールド値の接頭辞] および [フィールド値の接尾辞] テキストを入力します。
このテキストはログ値に関する追加情報を提供し、ログ値の前後にそれぞれ挿入されます。
次の例では、速度制限が[フィールド値の接頭辞] 値で、MPHが機能クラスライン イベントに追加されたフィールド値の [フィールド値の接尾辞] です。
- 必要に応じて、[新しい式] をクリックして特定のログ値のフィルター式を定義します。
フィルター式を満たすフィーチャのみがルート ログに返されます。 たとえば、FUNCTIONAL_CLASS = 1 は高速道路の機能クラスのみを返します。
- 必要に応じて、ライン イベント ログ レイヤーの [一致イベントのマージ] チェックボックスをオンにします。
このチェックボックスをオンにすると、ログ フィールドの値が同じ一致イベントが、ルート ログで 1 つのイベントとして返されます。
- ログ フィールドを複数追加するには、前のステップを各フィールドに対して繰り返します。
この例では、標識タイプ、交点、速度制限、機能クラスがログ フィールドとして設定されています。
ログ フィールドを追加することで、このテンプレートで生成されたルート ログ データ プロダクトは、イベントおよび交点の情報を含む列を持つようになります。
- [次へ] をクリックします。
[位置フィールドの追加] ページが表示されます。
位置フィールドの追加
ログ レイヤーを追加した後、位置レイヤーと位置フィールドを追加できます。 位置フィールドは、ルートが横切るポリゴン境界に関する情報を含む列を形成します。 位置レイヤーの情報テキストを指定することもできます。
このセクションの例では、位置情報レイヤーとして郡と市を使用しています。 このテンプレートを使用して生成されたルート ログ データ プロダクトは、ルートが郡または市を出入りするときにレコードを返します。
注意:
位置フィールドの追加はオプションです。 テンプレートに位置フィールドを追加しない場合は、[次へ] をクリックして対象フィールドの選択を続行します。
位置フィールドを追加するには、次の手順を実行します。
- [追加] をクリックして、位置フィールド テーブルに空の行を作成します。
- [レイヤー] ドロップダウン矢印をクリックし、位置レイヤーを選択します。
テンプレート プロパティーを設定する際には、レイヤーは同じジオデータベースまたはフィーチャ サービスに格納されたポリゴン フィーチャクラスで、指定したネットワークと同じ座標系である必要があります。
この例で設定されている最初の位置レイヤーは「CountyBoundary」です。
- [フィールド] ドロップダウン矢印をクリックし、指定された位置レイヤーからフィールドを選択します。
この例では、郡が位置 フィールドとして設定されています。
- 必要に応じて、[テーブルに格納されている名前] テキスト ボックスの表示名を更新します。
デフォルトの表示名は、位置フィールドです。
このテキストにより、位置フィールド テーブルの行が更新されます。
- 必要に応じて、[フィーチャの開始テキスト] および [フィーチャの終了テキスト] テキスト ボックス内のテキストを指定します。
このテキストは、位置フィールドの開始前と終了前に表示されます。
デフォルト値はそれぞれ [開始] および [終了] です。
この例では、[フィーチャの開始テキスト] と [フィーチャの終了テキスト] テキストボックスがそれぞれ市境に入る:と市境を出る:に更新されます。
- 必要に応じて、[フィルター式] ドロップダウン矢印をクリックし、特定のロケーション フィールドでフィルターする式を入力します。
フィルター式を満たすフィーチャのみがルート ログに返されます。
この例では、ロケーション フィールドに対してフィルター式が設定されていません。 フィルター式の一例、REGION = "SOUTHWEST" は、南西地域の郡とのルート交差のみを返します。
- ロケーション フィールドを複数追加するには、前のステップを各フィールドに対して繰り返します。
この例では、郡と市の 2 つのロケーション フィールドがあります。
ロケーション フィールドを追加することで、このテンプレートで生成されたルート ログ データ プロダクトは、ルートがいつ場所に入ったか、または場所を出たかのレコードを含む列を持つようになります。
- [次へ] をクリックします。
[対象フィールドの選択] ページが表示されます。
対象フィールドの選択
位置レイヤーを追加した後、対象レイヤーから対象フィールドを追加できます。 対象フィールドは、対象およびオフセット情報を含む列を形成します。 対象レイヤーの情報テキストを指定することもできます。
注意:
- 対象フィールドの構成はオプションです。 対象フィールドを構成しない場合は、[完了] をクリックしてテンプレートを保存します。
- ルート ログ テンプレートには、対象レイヤーを 1 つだけ構成できます。
対象フィールドを構成するには、次の手順を実行します。
- [対象の位置] ドロップダウン矢印をクリックし、対象メソッドを選択します。
- [最も近い上流] - ルート ログ エントリーの最も近い上流の対象フィーチャのを使用して、対象オフセットが計算されます。 上流に対象フィーチャがない場合、対象の値は空になります。
- [最も近い] - ルート ログ エントリーの最も近い上流または下流の対象フィーチャを使用して、対象オフセットが計算されます。
次の図およびテーブルは、2 つの対象方法の違いを示しています。 一時停止標識イベントは、最も近いマイル ポストから 1 マイル上流にあるため、オフセットは -1 です。 さらに、一時停止標識は最も近い上流のマイル ポストから 6 マイル上流にあるため、オフセットは 6 です。
対象方法 対象 オフセット (米国測量マイル) 最近隣内挿法
マイル 7
-1
最も近い上流
マイル 0
6

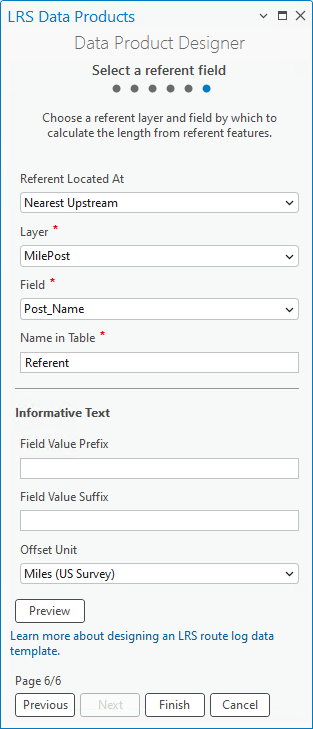

- [レイヤー] ドロップダウン矢印をクリックし、対象レイヤーを選択します。
テンプレート プロパティーを設定する際には、レイヤーは同じジオデータベースまたはフィーチャ サービスに格納されたポイント イベントで、指定したネットワークと同じ座標系である必要があります。
この例では、マイル ポストが対象レイヤーとして設定されています。
- [フィールド] ドロップダウン矢印をクリックし、対象フィールドを選択します。
この例では、Post_Name は対象フィールドです。
- 必要に応じて、[テーブルに格納されている名前] テキスト ボックスの表示名を更新します。
デフォルトの表示名は [対象] です。
- 必要に応じて、[フィールド値の接頭辞] および [フィールド値の接尾辞] テキスト ボックスにテキストを入力します。
テキストは対象値に関する情報を提供し、値の前後にそれぞれ挿入されます。
- 必要に応じて、[オフセットの単位] ドロップダウン矢印をクリックして、別の単位を選択します。
デフォルトのオフセットの単位は国際フィートです。
この例では、[オフセットの単位] 値はマイル (米国測量) に設定されています。
対象フィールドを追加することで、このテンプレートで生成されたルート ログ データは、対象情報とオフセット情報を含む列を持つようになります。
- [完了] をクリックしてテンプレートを保存します。
テンプレートは完成し、[LRS データ プロダクトの生成 (Generate LRS Data Product)] ツールで LRS データ プロダクトを生成する際に使用できます。
注意:
既存のテンプレートを確認または編集するには、[テンプレート プロパティの設定] ページの [テンプレート] テキスト ボックスの横にある [テンプレートの場所の参照]
