テーブルの反復の操作

サマリー

[テーブルの反復 (Iterate Tables)] ツールは、ワークスペースのテーブルを反復処理します。

テーブルの反復の反復子を使用した最終モデル

このワークフローでは、Excel ファイル内の各シート (5 シート) を反復処理するモデルを作成し、シートを Excel シートと同じ名前のファイル ジオデータベース テーブルに変換します。 反復子の出力パラメーターの [名前] は、[テーブルのエクスポート (Export Table)] ツールの [出力テーブル] パラメーターのインライン変数として使用されます。 [テーブルのエクスポート (Export Table)] ツールの出力が [値の収集 (Collect Values)] ツールに接続され、これにより各反復処理の出力が収集されて 1 つの複数値出力が作成されます。

プロジェクトを開く

プロジェクトをダウンロードして、このワークフローで使用します。 このプロジェクトには、入力データ、出力ジオデータベース、および完成したモデルが含まれています。

  1. テーブルの反復の操作の概要ページを開きます。
  2. ページの右側にある [ダウンロード] をクリックします。
  3. ダウンロードした IterateTables.zip ファイルを右クリックして、C:\Temp などのわかりやすい場所に展開します。
  4. 展開したフォルダー [IterateTables] の ArcGIS Pro プロジェクト ファイル (IterateTables.aprx) をダブルクリックします。
  5. [カタログ] ウィンドウのデータを調査し、必要に応じて [プロジェクト] タブをクリックします。 [フォルダー] > [IterateTables] の順に選択します。

    [IterateTables] フォルダーには、モデルの入力として使用される Excel ファイルが含まれています。

    モデルの出力は ScratchTable.gdb ジオデータベースに書き込まれます。

ツールの追加

モデルを作成してツールをモデルに追加するには、次の手順に従います。

  1. [カタログ] ウィンドウで、[フォルダー] > [IterateTables] > [MyProjectTools] の順に選択します。
  2. [MyProjectTools] を右クリックして [新規] をクリックします。 [モデル] を選択してモデルを作成して開きます。
  3. [テーブルの反復 (Iterate Tables)] ツールを追加します。
    1. [ModelBuilder] タブをクリックします。
    2. [挿入] グループで、[反復] 反復子 をクリックします。
    3. [反復] リストの [テーブルの反復] をクリックします。

    テーブルの反復ツールの追加

    テーブルの反復の反復子がモデルに追加されます。 パラメーター値が何も指定されていないため、反復子はグレーになっています。

  4. [値の収集 (Collect Values)] ツールを追加します。
    1. [ModelBuilder] タブをクリックします。
    2. [挿入] グループで、[ユーティリティ] ユーティリティ をクリックします。
    3. [ユーティリティ] リストで [値の収集 (Collect Values)] ツールをクリックします。

    値の収集ツールの追加

    [値の収集 (Collect Values)] ツールがモデルに追加されます。

  5. [テーブルのエクスポート (Export Table)] ツールを追加します。

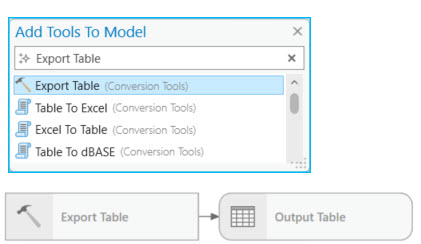

    1. モデル内をクリックして「テーブルのエクスポート」と入力し、[モデルにツールを追加] ダイアログ ボックスを開きます。
    2. [テーブルのエクスポート (Export Table)] ツールを検索します。
    3. [テーブルのエクスポート (Export Table)] ツールをダブルクリックして、モデルに追加します。

ツールのパラメーターを指定して、ツールを接続します。

モデルにツールを追加した後で、各ツールのパラメーターを指定する必要があります。

  1. [テーブルの反復 (Iterate Tables)] ツールをダブルクリックして、反復子のダイアログ ボックスを開きます。
    1. [カタログ] ウィンドウで、[フォルダー] > [IterateTables] の順に選択します。
    2. DataSheets.xlsx ファイルを [ワークスペース] パラメーターにドラッグします。
    3. 残りのパラメーターは空白のままにして [OK] をクリックします。

    テーブルの反復ツールのダイアログ ボックス

    ワークスペースがモデル変数としてモデルに追加 (濃い青の楕円) されて、反復子の色が変わります。これは、必要なパラメーターが提供されて、実行可能になったことを表します。

  2. [DataSheets.xlsx] 変数 (濃い青の楕円) を右クリックして、[名前の変更] をクリックします。 新しい名前として「Excel シート」と入力します。 同じ手順を使用して、反復子テーブル出力 (緑の楕円) の名前を「Table」に変更します。

    入力および出力変数の名前は、デフォルトの変数名の代わりに、より意味のある名前に変更しておくことをお勧めします。

  3. [テーブルのエクスポート (Export Table)] ツールをダブルクリックして、ツールのダイアログ ボックスを開きます。 [入力テーブル] パラメーターのドロップダウン矢印をクリックして、[Table] モデル変数を選択します。 [出力テーブル] パラメーターで、「%Name%」と入力します。 残りのパラメーターはデフォルト設定のままにして、[OK] をクリックし、ダイアログ ボックスを閉じます。

    テーブルのエクスポート ツールのダイアログ ボックス

    モデルを実行すると、反復子の出力パラメーター (明るい青の楕円) の名前の %名前% が、シート名 Birds2007、Birds2008 などの変数の値で置き換えられます。

  4. [テーブルのエクスポート (Export Table)] ツールの出力変数 (緑の楕円) にマウス ポインターを合わせます。 コネクタ ラインを描画するには、そのコネクタ ラインをクリックして [値の収集 (Collect Values)] ツールまでドラッグします。 マウス ボタンを放し、ポップアップ メニューの [入力値] をクリックします。
  5. 完了モデルで示されるように、モデルの変数の名前をすべて変更します。
  6. モデルのエレメントを並べ替えるには、[ModelBuilder] タブの [自動レイアウト] ボタン 自動レイアウト をクリックして [ウィンドウに合わせる] ボタン ウィンドウに合わせる をクリックし、[モデル] ウィンドウのレイアウトのサイズを最大化します。

モデルの実行

モデルを実行するには、次の手順を実行します。

  1. [値の収集 (Collect Values)] ツールの出力を右クリックして、[マップへ追加] をクリックします。

    モデルを実行した後で、出力がマップに追加されます。

  2. [ModelBuilder] タブの [保存] ボタン 保存 をクリックして、モデルを保存します。
  3. [ModelBuilder] タブの [実行] ボタン 実行 をクリックして、モデルを実行します。

    モデルは、Excel ファイルの 5 つのシートを反復処理し、ScratchTable.gdb ジオデータベースに 5 つのテーブルを作成します。

    テーブルの反復モデルからの出力
  4. モデルおよび ArcGIS Pro を閉じます。
