LRS フィーチャカウントデータプロダクトのテンプレートの作成—ArcGIS Pro

Location Referencing ライセンスで利用可能です。

LRS フィーチャカウントデータプロダクトは、ルートごとのラインイベント、ポイントイベント、交点の数に関する情報を提供します。ルート上のパイプライン交差の数、またはパイプラインの一部であるルートに沿った ILI (インライン検査) の異常値の数を確認できます。このタイプの情報は、計画やメンテナンスの目的に役立ちます。

下の図に、Pipe1 のサンプルフィーチャカウントデータプロダクトが作成されます。

Pipe1 には、RouteX および RouteY の 2 つのルートが含まれます。下の表は、ルートごとのパイプライン交差、ILI の異常値、パイプラインケーシング材の種類の分布を示しています。

Pipe1 のフィーチャカウントテーブル
ライン名	ルート名	パイプライン交差	ILI の異常値	鉄製ケーシング	コンクリート製ケーシング	PVC ケーシング
Pipe1	RouteX	1	3	1	1	0
Pipe1	RouteY	1	2	0	0	1

このデータプロダクトを生成するには、最初に [データプロダクトデザイナー] ウィザードを使用して LRS データテンプレートを作成する必要があります。次に、LRS データテンプレートを [LRS データプロダクトの生成 (Generate LRS Data Product)] ツールに入力できます。

以下のワークフローでは、[データプロダクトデザイナー] ウィザードを使用して、上の表に示されたデータプロダクトと同様の LRS フィーチャカウントデータプロダクトを作成するためのテンプレートを作成します。

LRS データプロダクトタイプの選択

[データプロダクトデザイナー] ウィザードの最初のステップは、データプロダクトタイプを指定することです。

[フィーチャカウント] データプロダクトタイプを指定するには、次の手順を実行します。

ArcGIS Pro を起動して、マップに LRS データを含むプロジェクトを開きます。
[Location Referencing] タブの [LRS データプロダクト] グループで、[データプロダクトデザイナー] をクリックします。

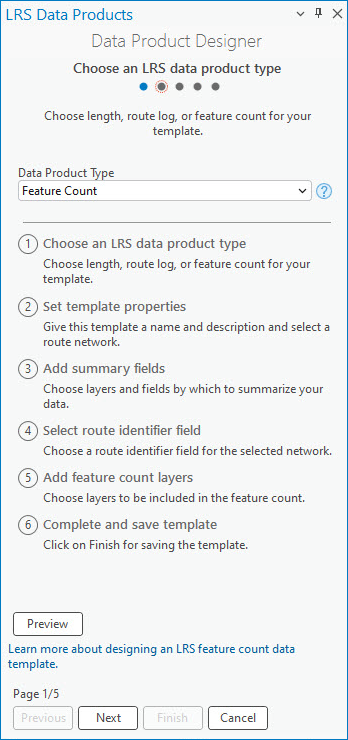

[データプロダクトデザイナー] ウィザードの [LRS データプロダクトタイプの選択] ページが表示されます。
[データプロダクトタイプ] ドロップダウン矢印をクリックし、[フィーチャカウント] を選択します。
[次へ] をクリックします。
[テンプレートプロパティーの設定] ページが表示されます。

テンプレートプロパティの設定

テンプレートタイプを指定した後、テンプレートプロパティーを設定するには、次の手順を実行します。

テンプレート名を指定します。
デフォルトでは、テンプレートはプロジェクトフォルダーに保存されます。必要に応じて、別の場所を参照し、テンプレートの名前を指定して、[OK] をクリックします。
[ネットワーク] ドロップダウン矢印をクリックして、ネットワークを選択します。
テンプレートを使用して [LRS データプロダクトの生成 (Generate LRS Data Product)] ツールを実行すると、このネットワークのルート特性が提供されます。
必要に応じて、説明を入力します。
[次へ] をクリックします。
[サマリーフィールドの追加] ページが表示されます。

サマリーフィールドの追加

次のステップでは、サマリーレイヤーとサマリーフィールドを選択します。フィーチャカウントは、ルートごとにサマリーレイヤーの個別値に基づくことができます。複数のサマリーレイヤーを構成できます。サマリーレイヤーは、その空間的な関係に基づいてレベル別に並べ替えと分割が行われます。

たとえば、郡の境界レイヤーをレベル 1 に、市の境界レイヤーをレベル 2 に構成できます。

注意:

サマリーフィールドの追加はオプションです。テンプレートにサマリーフィールドを追加しない場合は、[次へ] をクリックしてルート識別子フィールドの選択を続行します。

サマリーフィールドを追加するには、次の手順を実行します。

[追加] をクリックして、[サマリーフィールド] テーブルに空の行を作成します。
[サマリーレイヤー] ドロップダウン矢印をクリックし、サマリーレイヤーを選択します。
レイヤーには、テンプレートプロパティの設定時に指定されたネットワークに登録されたポリゴンフィーチャクラス、またはラインイベントを指定することができます。同じジオデータベースまたはフィーチャサービス内にあり、指定されたネットワークと同じ投影法である必要があります。
[フィールド] ドロップダウン矢印をクリックし、サマリーフィールドを選択します。
サマリーフィールドを選択すると、[表示値マップ] セクションではサマリーフィールドに個別値のテーブルが表示されます。
必要に応じて、テーブルの [表示値] 列の値を編集します。
必要に応じて、[テーブルに格納されている名前] テキストボックスでサマリーレベルの表示名を更新します。
必要に応じて、[フィルター式] ドロップダウン矢印をクリックし、[表示値マップ] セクションに表示する値のフィルター式を定義します。
サマリーレベルを複数追加するには、前のステップを各レベルに対して繰り返してください。
[次へ] をクリックします。
[ルート識別子フィールドの選択] ページが表示されます。

ルート識別子フィールドの選択

LRS フィーチャカウントデータプロダクトのテンプレートを作成するための次のステップは、ルート識別子フィールドの追加です。ルート識別子には、ルート名またはルート ID を指定できます。

この例では、Route Name をネットワークのルート識別子フィールドとして使用します。

ルート識別子フィールドを指定するには、次の手順を実行します。

[ルート識別子] ドロップダウン矢印をクリックし、フィールドを選択します。

デフォルトのオプションは、指定したネットワークがラインネットワークでない場合は [ルート ID]、指定したネットワークがラインネットワークの場合は [ルート名] です。
指定したネットワークにルート ID とルート名の両方が構成されている場合は、ドロップダウン矢印を使用して 2 つのオプションのいずれかを選択できます。
必要に応じて、[テーブルに格納されている名前] テキストボックスの表示名を更新します。
デフォルトの表示名は [ルート識別子] の値です。
ルート識別子フィールドを選択すると、このテンプレートを使用して生成されるルートログデータプロダクトにルート情報フィールドが含まれるようになります。
必要に応じて、[プレビュー]　をクリックしてキャンバスのルート識別子フィールドを確認します。
注意:
選択したネットワークがラインネットワークの場合、フィーチャカウントデータプロダクトのルート識別子フィールドの横にライン名列が表示されます。
[次へ] をクリックします。
[フィーチャカウントレイヤーの追加] ページが表示されます。

フィーチャカウントレイヤーの追加

LRS フィーチャカウントデータプロダクトは、ラインイベント、ポイントイベント、交点をルートごとにカウントします。

フィーチャカウントフィールドを構成するには、[単一の値] と [個別値] の 2 つのオプションがあります。 [単一の値] オプションを使用してフィーチャカウントフィールドを 1 つずつ構成し、フィルターを適用してカテゴリを作成できます。あるいは、[個別値] オプションを使用して、出力のフィーチャカウントフィールドとして必要なすべての個別値を構成できます。

フィーチャカウントレイヤーを追加するには、次の手順を実行します。

[追加] をクリックして、フィーチャカウントフィールドテーブルに空の行を作成します。
[フィーチャカウントレイヤー] ドロップダウン矢印をクリックし、レイヤーを選択します。
このレイヤーは、同じジオデータベースまたはフィーチャサービスにあり、指定されたネットワークと同じ座標系である必要があります。
この例で構成された最初のフィーチャカウントレイヤーは、パイプライン交差ポイントイベントレイヤーです。
[選択方法] ドロップダウン矢印をクリックして、選択方法を選択します。
- [単一の値] - 単一のフィーチャカウントフィールドを追加します。
- [個別値] - フィーチャカウントレイヤーに複数の個別値を追加します。各個別値が個々のフィールドになります。このオプションは、名前もフィルターもないフィーチャカウントレイヤーが提供されている場合にのみ利用できます。
この例では、[単一の値] を使用してパイプライン交差レイヤーを構成します。
[テーブルに格納されている名前] テキストボックスに表示名を入力します。
ここに入力されたテキストは、フィーチャカウントフィールドテーブルの空白行に設定されます。

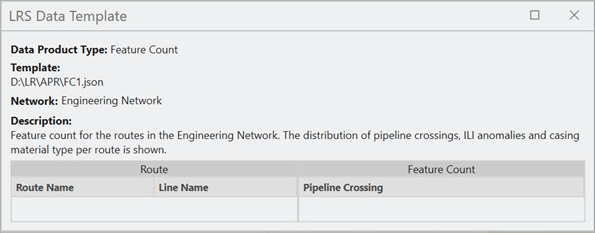

パイプライン交差フィーチャカウントフィールドを追加した後、テンプレートをプレビューできます。
必要に応じて、[フィルター式] の下にある [新しい式] をクリックし、フィーチャカウントレイヤーのフィルター式を定義します。
[単一の値] 選択方法を使用して別のフィーチャカウントフィールドを追加するには、上記の手順を繰り返します。

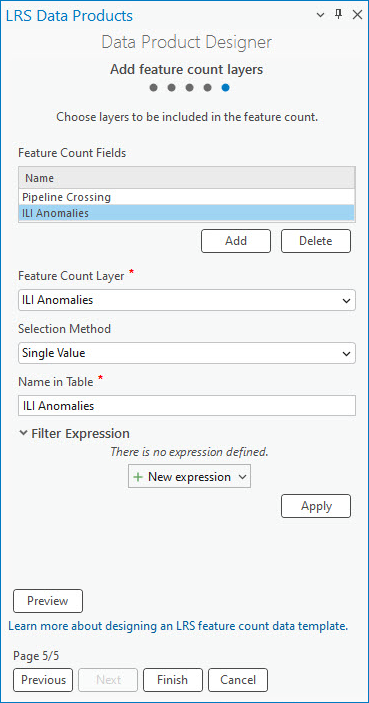

この例で構成された 2 つ目のフィーチャカウントレイヤーは、ILI 異常値ポイントイベントレイヤーです。
この例での次の 4 つのフィーチャカウントフィールドは、コンクリート、鉄、PVC、高密度ポリエチレンです。 4 つのケーシング材の種類はすべて、ケーシングラインイベントレイヤーに属しています。以下の手順は、[個別値] 選択方法を使用してこれらのフィールドを追加する方法を示しています。
上記の手順 1 を繰り返します。
[フィーチャカウントレイヤー] ドロップダウン矢印をクリックし、フィーチャカウントレイヤーを選択します。
この例では、ケーシングレイヤーをフィーチャカウントレイヤーとして選択します。

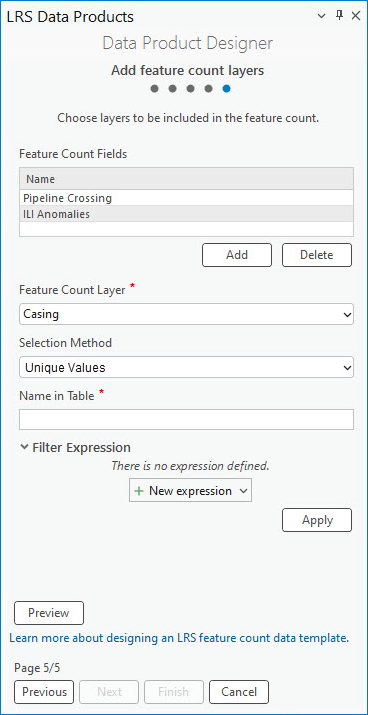

[選択方法] ドロップダウン矢印をクリックして、[個別値] を選択します。
ポップアップが表示されます。
ポップアップで [フィールド] ドロップダウン矢印をクリックし、フィールドを選択して以下を実行します。
1. 各フィールドの横にあるチェックボックスをチェックして、個別値を選択します。
2. 必要に応じて、[名前] 列の選択した各フィールドの名前を更新します。
  個別値がフィーチャカウントフィールドテーブルに追加された場合、この名前はフィーチャカウントフィールド名になります。
3. [追加] をクリックして、選択した個別値をフィーチャカウントフィールドとして追加します。
  各フィーチャカウントフィールドには、選択方法として [単一の値]、および個別値に対応したフィルター式が自動的に含まれるようになります。
  注意:
  [個別値] 選択方法は、コード値ドメインおよびサブタイプの値を優先します。

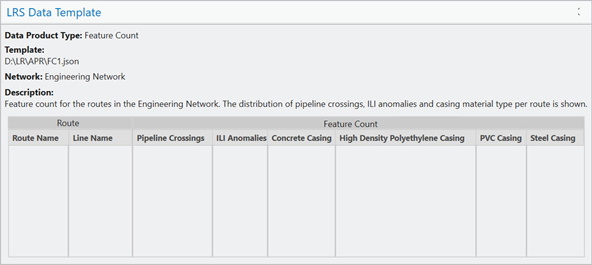

[プレビュー] をクリックしてキャンバスのフィールドを確認します。
[完了] をクリックしてテンプレートを保存します。
