LRS 長さデータプロダクトのテンプレートの作成—ArcGIS Pro

Location Referencing ライセンスで利用可能です。

リニアリファレンスシステム (LRS) データプロダクトを作成するには、最初に LRS データテンプレートを作成する必要があります。作成したテンプレートは [LRS データプロダクトの生成] ツールへの入力として使用します。

LRS 長さデータプロダクトは、ルートの長さをその特性を基づいて計算するために使用されます。以下の表は LRS 長さデータプロダクトの例を示しており、ライン名別に集計したさまざまな素材のパイプの長さを計算したものです。

サマリーフィールド: パイプライン名
長さフィールド: 鋼材、プラスチック、鋳鉄/錬鉄、ダクタイル鋳鉄、銅、その他


パイプライン名	鋼材	プラスチック	鋳鉄/錬鉄	ダクタイル鋳鉄	銅	その他
ドリッピング・スプリングスからスミスビル	57685.399	2782.144	30466.520	105.835	5313.148	205.972
スミスビルからサン・アントニオの圧力システム	38100.377	2774.152	30084.713	106.712	5506.429	112.218
スミスビルからヒューストンナショナル	68750.141	2778.091	30152.803	113.810	5763.907	171.440
ヒューストン　ナショナルからウエスト・モントゴメリー	9891.025	1013.462	20014.545	69.013	2275.384	26.855
トボソ・フラットからウィンク	22570.633	1662.397	23085.910	182.339	3350.644	55.359
ウィンクからクレーン	8810.257	792.611	19934.529	103.849	4029.958	104.295
クレーンからパケット	49052.482	1093.583	29883.968	99.403	2938.018	105.951
パケットからミドル・バレー	84739.194	2119.244	41182.485	205.975	6391.573	322.594
ターナーからブランデンバーガー 66 ランチ	9295.227	598.028	18493.245	38.996	1998.912	56.421
バックボーンラインの収集	49672.684	2649.184	26583.385	139.586	5999.484	189.400

他の構成可能な LRS 長さデータプロダクトには、次のタイプがあります。

設置年別に集計された、陸上伝送や陸上集積などパイプシステムのタイプの長さ
パイプライン名とステータスコード別の集計された漏水レポートの長さ
パイプシステム別に集計されたパイプ径とパイプ材質のカテゴリの長さ

このワークフローでは、上の表に示されたデータプロダクトと同様の LRS 長さデータプロダクトを生成するためのテンプレートを作成する方法を学習します。

LRS データプロダクトタイプの選択

データプロダクトデザイナーウィザードの最初のステップは、データプロダクトタイプを指定することです。

長さデータプロダクトタイプを指定するには、次の手順を実行します。

ArcGIS Pro を起動して、マップに LRS データを含むプロジェクトを開きます。
[Location Referencing] タブの [LRS データプロダクト] グループで、[データプロダクトデザイナー] をクリックします。
データプロダクトデザイナーウィザードの [LRS データプロダクトタイプの選択] ウィンドウが表示されます。[データプロダクトタイプ] のデフォルト値は [長さ] です。
[次へ] をクリックします。
[テンプレートプロパティーの設定] ページが表示されます。

テンプレートプロパティーの設定

テンプレートプロパティを編集するには、次の手順を実行します。

テンプレート名を指定します。
デフォルトでは、テンプレートはプロジェクトフォルダーに保存されます。必要に応じて、別の場所を参照し、テンプレートの名前を指定して、[OK] をクリックします。
[ネットワーク] ドロップダウン矢印をクリックして、ネットワークを選択します。

このネットワークは、ルートの長さを計算する際に使用されます。
必要に応じて、説明を入力します。
必要に応じて、[プレビュー] をクリックしてキャンバスを開きます。
キャンバスでは、データプロダクトデザイナー　ウィザードで入力した情報の形式を設定します。
[次へ] をクリックします。

サマリーフィールドの追加

LRS データテンプレートを生成するための次のステップは、サマリーレイヤーとサマリーフィールドの選択です。 LRS 長さデータプロダクトは、サマリーレイヤーの個別値に基づいて集計されます。複数のサマリーレイヤーとサマリーフィールドを構成できます。サマリーレイヤーは、その空間的な関係に基づいてレベル別に並べ替えと分割が行われます。

この例では、パイプシステムレイヤーをレベル 1 に、パイプラインレイヤーをレベル 2 に構成できます。 LRS 長さデータプロダクトは、パイプシステム別に各パイプラインの長さを集計します。

注意:

プロセスのこのステップはオプションです。サマリーフィールドをテンプレートに追加しない場合は、[次へ] をクリックして続行します。

テンプレートサマリーフィールドを編集するには、次の手順を実行します。

[追加] をクリックしてサマリーレベルを追加します。
[サマリーレイヤー] ドロップダウン矢印をクリックし、サマリーレイヤーを選択します。
このレイヤーは、ポリゴンフィーチャクラス、2 番目のウィンドウで指定したネットワークに登録されたラインイベント、またはネットワーク自体にすることができます。このレイヤーは、同じジオデータベースまたはフィーチャサービスにあり、指定されたネットワークと同じ座標系である必要があります。
この例では、エンジニアリングネットワークが第 1 レベルのサマリーレイヤーとなります。
[フィールド] ドロップダウン矢印をクリックし、サマリーフィールドを選択します。
この例では、ライン名がエンジニアリングネットワークのサマリーフィールドとなります。
サマリーフィールドを選択すると、[表示値マップ] セクションではサマリーフィールドに個別値を表示します。テーブルの [表示値] 列は編集できます。 LRS 長さデータプロダクトでは、[表示値マップ] セクションの値に対してルートの長さのみ計算されます。
[テーブルに格納されている名前] テキストボックスにサマリーレベルの名前を入力します。
この例では、サマリーレベルの名前はパイプライン名です。
必要に応じて、[フィルター式] ドロップダウン矢印をクリックし、[表示値マップ] セクションに表示する値のフィルター式を入力します。
この例では、フィールドパイプを集計するパイプラインを選択します。これらのパイプラインのルートの長さだけが計算されます。
必要に応じて、[未分類値の集計] チェックボックスをオンにすると、[表示値マップ] に含まれていない長さをまとめて集計できます。
サマリー　フィールドには、追加の値として未分類が含まれるようになります。
デフォルトでは、[未分類値の集計]　チェックボックスはオフになっています。このチェックボックスは、すべてのサマリー　レイヤーに適用されます。
この例では、[未分類値の集計]　チェックボックスはオフのままです。
サマリーレベルを複数追加するには、前のステップを各レベルに対して繰り返してください。
[次へ] をクリックします。

長さフィールドの追加

サマリーレイヤーを選択したら、次は長さフィールドを追加します。長さフィールドは、LRS 長さデータプロダクトにルートの長さを表示する列を構成します。

長さのフィールドを構成するオプションは、[単一の値] と [個別値] です。 [単一の値] オプションを使用して長さのフィールドを 1 つずつ構成し、フィルターを適用してカテゴリを作成するか、[個別値] オプションを使用して個別の長さフィールドとして必要なすべての個別値を構成できます。

この例で [単一の値] は、複数の個別値をもつデータが 1 つのカテゴリに結合されるため、さまざまな材質でできたパイプの長さの計算に使用されています。たとえば、[鋼材] フィールドは [素地鋼材] フィールドと [被覆鋼材] フィールドのコンポジットです。フィールドは、個々のフィールドではなく、1 つの長さフィールドとして構成されます。

テンプレートの長さフィールドを編集するには、次の手順を実行します。

[追加] をクリックして長さフィールドを追加します。
[長さレイヤー] のドロップダウン矢印をクリックし、長さレイヤーを選択します。
このレイヤーは、2 番目のウィンドウで指定したネットワークに登録されたラインイベント、またはネットワーク自体にすることができます。このレイヤーは、同じジオデータベースまたはフィーチャサービスにあり、指定されたネットワークと同じ座標系である必要があります。
この例では、ラインイベント「Gathering Field Pipe」が最初の長さレイヤーです。
[選択方法] ドロップダウン矢印をクリックして、選択方法を選択します。
- [単一の値] - 単一の長さフィールドを追加します。
- [個別値] - 選択した長さフィールドに対して複数の個別値を追加し、個別値のそれぞれが個別のフィールドになります。このオプションは、長さのレイヤーが名前やフィルターなしで指定されている場合にのみ表示されます。
[単一の値] を選択した場合は、以下のステップ 4 をスキップします。この例では、[単一の値] が選択方法として使用され、カスタマイズされたフィルターが長さフィールドに適用されています。この例は以下のステップ 5 に続きます。
[個別値] を選択した場合、表示されるポップアップウィンドウから長さレイヤーのフィールドを選択して、次の手順を実行します。
1. 個別値の横のチェックボックスをオンにすることで、その値を選択します。
2. 必要に応じて、選択した各個別値の名前を変更します。
  この名前は、個別値がデータプロダクトデザイナー　ウィザードに追加される際に長さフィールドの名前になります。
3. [追加] をクリックして、選択した個別値を長さフィールドとして追加します。
  各長さフィールドは、選択方法として [単一の値]、および個別値に対応したフィルター式を自動的に持つようになります。
  注意:
  [個別値] オプションでは、コード値ドメインおよびサブタイプの値も優先されます。
この長さフィールドの名前を入力するか、各セルをクリックして既存の名前を更新します。

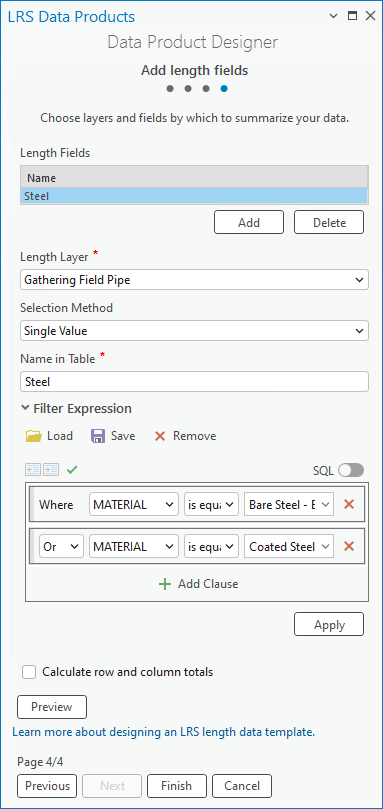

この例では、「Steel」が最初の長さフィールドの名前です。
必要に応じて、[フィルター式] ドロップダウン矢印をクリックし、長さフィールドをフィルターする式を入力します。
この例では、テンプレートがさまざまな材質でできたパイプの長さの計算に使用されるため、長さフィールドは [材料] フィールドの個別値となります。最初の長さフィールドの名前は「Steel」であり、フィルターが [材料] フィールドに適用されて、素地鋼材や被覆鋼材などの鋼材カテゴリに対応する値が選択されます。
必要に応じて、[行と列の合計の計算] チェックボックスをオンにすると、データプロダクト内の行と列の合計長さの値が計算されます。
デフォルトでは、[行と列の合計の計算] チェックボックスはオフになっています。このチェックボックスは、すべての長さレイヤーに適用されます。
この例では、[行と列の合計の計算] チェックボックスはオフのままです。
長さフィールドを複数追加するには、前のステップを各フィールドに対して繰り返してください。
この例では、追加した長さフィールドは、プラスチック、鋳鉄および錬鉄、ダクタイル鋳鉄、銅、その他です。
　
[完了] をクリックしてテンプレートを保存します。
