ルートとメジャーの特定

Location Referencing ライセンスで利用可能です。

[ルートとメジャーの特定] ツールを使用してルートを検索し、そのルート上のメジャーを特定します。 ルートを検索して拡大表示し、特定のメジャーにマーカーを配置し、そのメジャー マーカーにスナップして中心線をデジタイズし、生成された中心線をルート編集作業で使用することができます。

1. [Location Referencing] タブをクリックします。
2. [ツール] グループで、[ルートとメジャーの特定] ドロップダウン矢印をクリックします。

   [ルートの特定] ダイアログ ボックスが表示されます。

3. [ネットワーク] ドロップダウン メニューで、特定するルートを含むネットワークを選択します。
4. [フィールド] ドロップダウン メニューで、ルートの特定に使用するフィールドを選択します。
5. テキスト ボックスにルート名を指定して、ズーム ボタン をクリックします。

   オレンジ色でハイライト表示されたルートの位置がマップで拡大表示され、[メジャーの特定] オプションが表示されます。

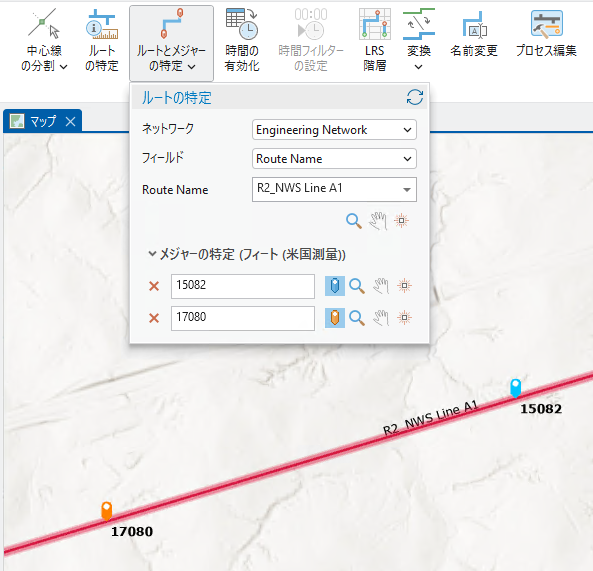

   ルートがマップ上でハイライト表示され、メジャーの特定オプションが表示されます。

   検索されたルートにナビゲートするには、次のツールを使用することもできます。

   ツール	説明
   ズーム	選択したルートをビューの中心に配置してジオメトリ全体にズームします
   画面移動	現在のズーム レベルでルートをビューの中心に配置します
   フラッシュ	マップでルートをフラッシュさせます

6. 最初の [メジャーの特定] テキスト ボックスに検索するメジャー値を入力し、青いメジャー マーカー ボタン をクリックします。

   メジャー値を含む青いメジャー マーカー がマップに表示されます。

7. 必要に応じて、2 つ目の [メジャーの特定] テキスト ボックスに値を入力して、同じルート上にある別のメジャーを特定します。

   メジャー値を含むオレンジ色のメジャー マーカー がマップに表示されます。



   注意:

   構成に応じて、「タイム スライス」されたルートの [ルートの選択] ダイアログ ボックスが表示されることがあります。



   「時間フィルター」を使用してネットワークが公開されている場合、タイム スライダーを使用してマップを前の日付に設定できます。 タイム スライダーで設定された時間に従って、メジャー マーカーがルート上に追加されます。

   時間フィルターを使用しないでネットワークが公開されている場合、[ルートの選択] テーブルが表示され、選択したルートのすべての時間範囲が表示されます。 メジャーを特定してマーカーを追加するタイム スライスを選択します。

8. ルートに沿った指定のメジャーにマーカーを配置すると、次の操作を行うことができます。
   • 終点メジャー ポイントにスナップして中心線をデジタイズします。
   • [リセット] ボタン をクリックし、前に検出したマップ上のルートとメジャーをすべて消去します。
