Диаграмма - это графическое представление географических данных. Визуализация данных с помощью диаграмм помогает вам изучать закономерности, отношения, тренды и структуру данных. Используйте диаграммы совместно с картами, чтобы изучать доступные данные и помочь рассказать свою историю.
Диаграммы можно создавать из табличных и растровых данных, и для каждого типа данных будут доступны разные наборы диаграмм. Табличные данные, связанные с векторными (или данными объектов), а также автономные таблицы. Растровые данные - это данные изображений, основанные на пикселах.
В ArcGIS Pro вы можете следующее:
- Создать диаграмму любых слоев карты, содержащих таблицы, растры или автономные таблицы.
- Взаимодействовать с диаграммами для динамического изучения ваших данных с использованием связанных карт, таблиц и других диаграмм, созданных для того же слоя.
- Изменить внешний вид диаграммы и сохранить или применить пользовательские темы форматирования.
- Управлять диаграммами, связанными со слоями ваших карт.
- Публиковать диаграмму путем экспорта ее в графику, добавления в компоновку или упаковав ее исходный слой, карту или проект.
- Использовать модуль arcpy.charts для программного создания, настройки и экспорта диаграмм.
Пример
Ниже приведены две карты округов США, отображающие информацию о получателях Medicare в 2011 г. На первой карте показаны различия в расходах на медицинскую помощь на душу населения. Вторая карта отображает различия в общем состоянии здоровья населения. С помощью визуального сравнения вы можете получить представление о взаимосвязи между двумя переменными, отметив, где карты имеют сходства и различия.

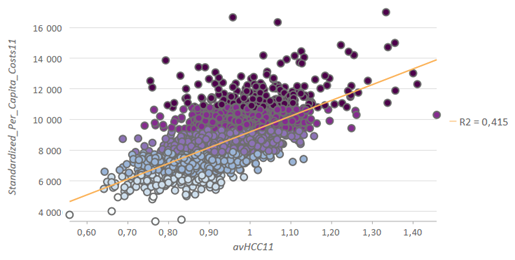

Создавая точечную диаграмму тех же переменных, можно более четко показать взаимосвязь между расходами на медицинскую помощь и состоянием здоровья населения. Положительная взаимосвязь между двумя переменными показана восходящим наклоном линии тренда. Значение R2 показывает, что здоровье населения составляет примерно 41,5 процента от разницы в расходах на медицинскую помощь на душу населения.
