Размеры – это особый тип аннотаций баз геоданных, которые отображают длины и расстояния на карте. Пространственный объект-размер может показывать длину стороны здания или земельного участка, либо расстояние между двумя объектами (например, от угла здания до пожарного гидранта).

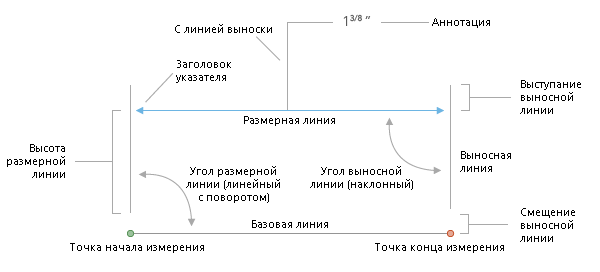

Объект-размер состоит из нескольких частей, которые могут отображаться или не отображаться (в зависимости от назначения). Эти части могут отображаться по-разному, с использованием различным символов и правил размещения. Вот пример того, из чего состоит объект-размер:

Типы объектов-размеров
ArcGIS Pro поддерживает два типа размеров: выровненные и линейные. Выровненные размеры идут параллельно основной линии и показывают точное расстояние от начальной до конечной точки измерения, как показано на следующем изображении.

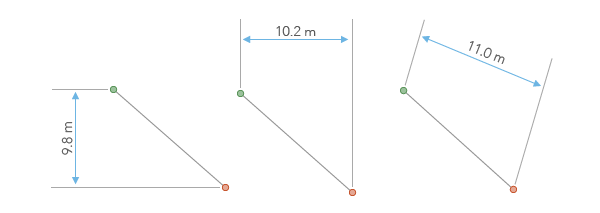

В отличие от выровненных размеров, линейные не представляют истинное расстояние между начальной и конечной точками измерений. Линейные размеры могут быть горизонтальными, вертикальными или повернутыми, как показано на следующем изображении. Вертикальная линия размера отображает расстояние по вертикали между начальной и конечной точками измерений. Горизонтальная – аналогичное расстояние по горизонтали. Линия размера, проходящая под углом к базовой линии, отображает собственную длину, а не размер базовой линии.

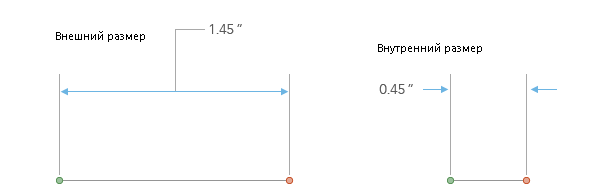

Все размеры могут быть направлены внутрь или наружу, как показано ниже. У внешних размеров есть линии выносок, указывающие на внешние стороны пространственных объектов и представляющие расстояние, измеренное между двумя границами. У внутренних размеров есть стрелочки, указывающие с внешней стороны объектов и измерение расстояния между этими двумя стрелочками. Является ли размер внутренними или внешним, определяется расстоянием, которое представляет размер, и наличием свободного места на карте для отображения всех элементов размера между выносными линиями.

Создать все эти типы размеров можно с помощью ряда инструментов и методов построения, которые доступны при редактировании в ArcGIS Pro.
Классы объектов-размеров
В базе геоданных размеры хранятся в классах пространственных объектов-размеров. Как и другие классы объектов в базе геоданных, все объекты в классе аннотаций имеют географическое расположение, экстент и атрибуты. Как и объекты-аннотации, объекты-размеры являются графическими объектами, символы которых хранятся в базе геоданных.
Стили размеров
ArcGIS Pro содержит инструменты, позволяющие сохранить размеры в базе геоданных. Вы также можете создавать стили размеров, применяемые к объектам-размерам, что позволит обеспечить единообразие в соответствии со стандартами текущего приложения.
О производительности
Размеры являются одним из типов аннотаций базы геоданных. Как и с обычными аннотациями, информация, содержащаяся в объектах-размерах, не отображается, пока вы не выберете масштаб карты, при котором размеры будут хорошо видны. Работая с классами объектов-размеров в ArcGIS Pro, следует всегда применять визуальный диапазон масштабов, что позволит отображать объекты-размеры только в тех масштабах, где они могут быть видны.
