Создание рабочей области Reality mapping для спутниковых снимков

Доступно с лицензией Standard или Advanced.

Доступно для организации ArcGIS organization с лицензией ArcGIS Reality.

Приведенные ниже требования к данным и рабочий процесс объясняют, как настроить рабочую область Reality mapping с использованием спутниковых изображений.

Общие требования к данным

Ниже приведены некоторые общие требования к данным для изображений, обрабатываемых с помощью ArcGIS Reality for ArcGIS Pro.

• Два или более изображений — минимальное требование — два сильно перекрывающихся одиночных изображения (не собранных в стереопару), одна стереопара или тристереопара. Для повышения точности, качества и избыточности настоятельно рекомендуется использовать больше изображений.
• Отсутствие облаков — обрабатываемые изображения не содержат облаков в области проекта.
• Сильно перекрывающиеся изображения — область проекта должна быть полностью покрыта перекрывающимися изображениями. Для наборов данных нескольких сенсоров каждый тип данных сенсора должен полностью покрывать область проекта.
• Не ортотрансформировано — ArcGIS Reality for ArcGIS Pro не будет работать с ортотрансформированными изображениями. Ниже приводятся примеры изображений определенных поставщиков, подходящих для ортотрансформирования в ArcGIS Reality for ArcGIS Pro.
  • Maxar — продукты View Ready (Standard) OR2A mono или View Ready Stereo (Standard) OR2A.
  • Airbus — продукт Primary mono, Primary stereo или Primary tri-stereo.

• Связанный файл коэффициентов рационального полинома (RPC) — файл RPC представляет собой текстовый файл, предоставляемый поставщиком вместе со спутниковыми снимками. Файл RPC необходим для поддержки геометрической коррекции спутниковых изображений.

  Примечание:

  В зависимости от поставщика спутниковых изображений файл может называться файлом RPC или RPB, а иногда быть файлом .txt. Все они относятся к одному и тому же типу информации - абстракции модели спутниковой камеры.

• Одно- или многоканальные данные, включая одноканальные (панхроматические), 3-канальные (RGB), мультиспектральные, панхроматические или 4-канальные (RGB,NiR) мультиспектральные + панхроматические, поддерживающие панхроматическое слияние в ArcGIS Reality for ArcGIS Pro.
• 8- и 16-битные изображения.
• Большой угол высоты солнца минимизирует влияние теней в получаемых продуктах. Рекомендуется угол высоты солнца, равный или превышающий 60 градусов.
• Среди поддерживаемых пространственных привязок есть географическая система координат (WGS84) и проекции WGS84 UTM или NAD83 UTM.
• Источник высотных данных — предоставляет исходную информацию о высоте для вычисления блочного уравнивания. Эта исходная информация о высоте может быть получена из цифровой модели рельефа (ЦМР) или метаданных изображения, или вы можете указать среднюю высоту поверхности или z-значение.

  Примечание:

  Если вам необходимо выполнить корректировку RPC с помощью ЦМР в качестве источника высот, рекомендуется использовать локальную ЦМР в вертикальной системе координат (VCS) EGM96 или WGS84. Используйте инструмент Проецировать растр для перепроецирования ЦМР, если ее вертикальная система координат отличается от EGM96 или WGS84.

• При желании вы можете локально загрузить Глобальную цифровую модель рельефа Земли, чтобы получить доступ к глобальной цифровой модели рельефа, которую можно использовать для поддержки этого процесса. После установки эта глобальная ЦМР заменит сервис ArcGIS World Elevation в качестве ЦМР, используемой по умолчанию при обработке спутниковых снимков с в рабочей области Reality Mapping.

Требования к мультисенсорным данным

Дополнительные требования к работе с мультисенсорными спутниковыми снимками перечислены ниже.

• Обрабатываемые изображения должны быть получены спутниковыми сенсорами одного и того же семейства. Например, Worldview-3, Worldview-2 и GeoEye-1 компании Maxar можно объединить в один проект.
• У снимков должна быть одинаковая пространственная привязка.
• У снимков должно быть одинаковое число каналов.
• У снимков должна быть одинаковая битовая глубина.

Требования к данным для создания поверхности mesh

В дополнение к вышеуказанным рекомендуются следующие требования.

• Углы сенсоров — рекомендуется, чтобы у полученных изображений были различные углы падения. Это могут быть изображения с углом падения, близким к надиру (0–5 градусов) и перспективные снимки (до 20–28 градусов). Это обеспечивает хорошее покрытие фасадов зданий. Для достижения оптимальных результатов угол схождения (трехмерный угол между углами падения) стереопар должен быть близок к 9 градусам.
• Угол азимута цели – для хорошего текстурирования модели mesh необходим широкий диапазон азимута цели, охватывающий все направления обзора вокруг области проекта. См. пример азимута цели ниже.

  Примечание:

  Угол азимута цели — это угол в градусах от цели до сенсора. Углы варьируются от 0 до 360 градусов по часовой стрелке.

Создание рабочей области Reality Mapping

Чтобы создать рабочую область Reality mapping с использованием спутниковых изображений, выполните следующие шаги:

1. На вкладке Изображения щелкните Новая рабочая область.
2. На странице Настройка рабочей области введите имя рабочей области.
3. Убедитесь, что для опции Тип рабочей области установлено значение Reality Mapping.
4. Из ниспадающего списка Тип данных сенсора выберите Спутник.
5. При необходимости в ниспадающем списке Базовая карта выберите базовую карту, как подложку для коллекции изображений.
6. При необходимости установите отметку Разрешить сброс настроек, если вы хотите вернуть рабочее пространство в предыдущее состояние.

   Вы также можете импортировать и использовать существующую коллекцию изображений или набор данных мозаики для своего рабочего пространства.



7. Щелкните Далее.

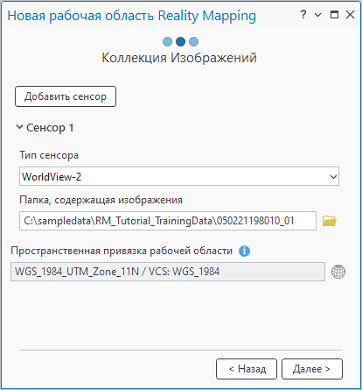

   Мастер рабочего процесса перейдет на панель Коллекция изображений.

8. В окне Коллекция изображений в ниспадающем меню Тип сенсора выберите соответствующий тип сенсора из списка спутниковых сенсоров.
9. В разделе Папка, содержащая изображения щелкните кнопку Обзор и перейдите к папке на диске, содержащей изображения, выберите ее и щелкните ОК.

   Информация о поддерживаемой Пространственной привязке рабочей области будет заполнена автоматически, а возможность добавления пространственной привязки вручную будет недоступна. Если система не может автоматически определить соответствующую пространственную привязку, ввод этой информации вручную будет доступен.

10. Если система не может автоматически определить соответствующую пространственную привязку, задайте ее вручную. В разделе Пространственная привязка щелкните кнопку Обзор и задайте координаты Текущие XY и Текущая Z для проекта.

    При обработке спутниковых снимков в Reality mapping, планиметрическая (XY) система координат должна быть задана с помощью базового фрейма WGS84 UTM, а вертикальной системой координат должна быть WGS84.

11. Щелкните OK, чтобы закрыть окно Пространственная привязка.
12. Щелкните Далее.

13. При работе с мультисенсорными спутниковыми снимками можно добавить другие типы сенсоров, нажав кнопку Добавить сенсор.
14. Повторите шаги 8 и 9, чтобы задать дополнительные параметры датчика.



15. Щелкните Далее.

    Мастер рабочего процесса перейдет на панель Опции загрузчика данных.

16. На вкладке Загрузчик данных задайте Источник высот или используйтесь ЦМР по умолчанию.
17. При использовании ЦМР в качестве Источника высот задайте Коррекцию геоида.

    Если локальная ЦМР содержит высоты на эллипсоиде, выберите Нет в ниспадающем списке Коррекция геоида. Если ЦМР содержит ортометрические высоты, выберите EGM96.

18. В разделе Шаблон обработки выберите подходящий шаблон обработки в соответствии с требованиями вашего проекта.

    Если вы хотите создать ЦММ или ЦМП, выберите шаблон Panchromatic. Если вы хотите создать mesh Истинное орто или ЦМП, выберите один из следующих шаблонов:

    • Мультиспектральный шаблон, если для обрабатываемых данных уже выполнено панхроматическое слияние или изображение состоит из мультиспектральных и панхроматических данных, но требуется мультиспектральный продукт.
    • Панхроматический шаблон при обработке панхроматических данных.
    • Шаблон С панхроматическим слиянием, если обрабатываемые данные состоят как из мультиспектральных изображений, так и из связанных с ними панхроматических данных.

      Примечание:

      Панхроматическое слияние — это процесс слияния изображений, при котором панхроматическое изображение высокого разрешения объединяется с мультиспектральным изображением более низкого разрешения для получения мультиспектрального изображения высокого разрешения.

    • Шаблон Все каналы при добавлении данных отражений на снимках, которые будут использоваться для цифровой модели местности (ЦММ), истинного орто или создания mesh.
    • Шаблон Multispectral Acomp, если обрабатываемые данные состоят из данных спектрозонального отражения, которые не будут использоваться для создания DSM, истинного орто или mesh.
    • Шаблон Panchromatic Acomp при обработке данных панхроматического отражения, которые не будут использоваться для поддержки генерирования продукта, полученного с помощью Reality Mapping.
    • Шаблон Pansharpened Acomp, если обрабатываемые данные состоят из данных отражения с панхроматическим слиянием, которые не будут использоваться для создания DSM, истинного орто или mesh.

      Примечание:

      Процесс создания рабочей области завершится ошибкой, если для добавления изображения будет использован несовместимый шаблон обработки. Рекомендуется просмотреть файл метаданных изображения, чтобы определить тип продукта изображения, который используется для определения процесса выбора шаблона обработки.

19. Раскройте раздел Дополнительные опции. Доступные опции зависят от выбранного Шаблона обработки. Например, если выбран шаблон типа "компенсация атмосферных воздействий" (Acomp), параметры Растяжка и Гамма будут недоступны, но будут отображаться для всех остальных типов Шаблонов обработки.
20. Раскройте Гамма.
21. Для параметра Гамма-растяжка выберите в раскрывающемся меню Определен пользователем и введите соответствующее значение. Например, значение 1.7 хорошо подходит для снимков Maxar и Airbus.
22. Раскройте Предварительная обработка.
23. Убедитесь, что отмечена опция Вычислить статистику.

    Примечание:

    Если для изображений была заранее рассчитана статистика с помощью инструмента геообработки Построить пирамидные слои и статистику, этот шаг можно пропустить.

24. Значения параметров Количество столбцов для пропуска и Количество строк для пропуска должны быть равны 1.


25. Примите все остальные значения по умолчанию и щелкните Готово, чтобы создать рабочую область.

После создания рабочей области Reality Mapping в нее будет загружена и отображена на карте коллекция изображений. Теперь вы можете выполнить уравнивание и создать продукты Reality mapping.
