Инструменты и команды схем сети доступны на контекстных вкладках Инженерная сеть и Сеть трассировки, а также на главной и контекстных вкладках Схема сети.
Вкладки Инженерная сеть и Трассировка сети
Контекстная вкладка Инженерная сеть становится доступной, если в активном виде карты есть слой инженерной сети.
Контекстная вкладка Трассировка сети становится доступной, если в активном виде карты есть слой трассировки сети.
В обоих случаях инструменты построения схем сети делятся на следующие две группы:
Основная и контекстные вкладки Схема сети
Основная вкладка Схема сети становится доступна, когда вы находитесь в виде карты активной схемы. По умолчанию, любая новая или существующая схема, открывающаяся с помощью стандартных рабочих процессов, отображается в виде карты-схемы.
Контекстная вкладка Схема сети становится доступной, когда вид активной карты не является картой схемы, но ссылается на слой схемы и этот слой (или слой внутри слоя схемы сети) выбран на панели Содержание для вида активной карты:

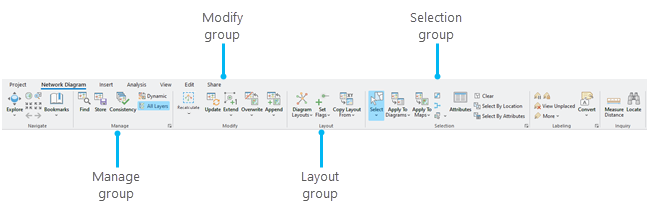

Инструменты и команды схемы сети на основной вкладке Схема сети и контекстных вкладках разделены на следующие четыре группы:
- Управление – эта группа содержит команды, которые позволяют управлять схемами.
Команда Описание Условие включения Найти Открывает панель Найти схемы, где находятся функции, которые можно использовать для поиска схем, связанных с активной инженерной сетью или трассировкой сети.
Эта команда доступна всегда.
Хранить Открывает инструмент Хранение схемы, который позволяет сохранить временную активную схему в базе данных.
Активная схема при этом не сохраняется, то есть она временная, Динамический режим выключен, а хранение схемы разрешает шаблон, связанный с этой схемой.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
Согласованность Проверяет согласованной каждой открытой схемы и отображает текущее состояние значком, появляющимся рядом со слоями схем на панели Содержание.
Динамический Включает или выключает Динамический режим активной временной схемы. Когда Динамический режим включен, содержимое активной схемы динамически обновляется, чтобы отражать изменения выборки для сетевых объектов или элементов на карте сети.
Активная схема при этом не сохраняется, то есть она временная.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
Все слои Включает или выключает режим Все слои в активной схеме. Когда для схемы включен режим Все слои, на панели Содержание представлены все слои, независимо от того, содержат они элементы схемы или нет. Когда режим Все слои выключен, на панели Содержание представлены только те слои, которые содержат объекты схемы.
Эта команда доступна всегда.
- Изменить – эта группа содержит команды, которые позволяют управлять содержанием схемы.
Команда Описание Условие включения Пересчитать Нажмите на стрелку ниспадающего меню и выберите инструмент, который вы хотите использовать:
- Пересчитать экстент схемы — повторно вычисляет экстент активной схемы.
- Пересчитать геометрию контейнеров — повторно вычисляет геометрию контейнеров схем таким образом, чтобы они перерисовывались в виде горизонтальных прямоугольников вокруг всего связанного с ними содержания.
- Пересчитать геометрию рёбер — повторно вычисляет геометрию рёбер схемы таким образом, чтобы они правильно соединяли соответствующие им концы соединений схемы.
Не сохраненных изменений нет.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
Обновить Обновление активной схемы.
Не сохраненных изменений нет.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
Расширить Расширяет активную схему на один уровень в отношении связности, проходимости, содержательности или прикрепления.
При этом нет несохраненных правок, режим Все слои включен для активного слоя схемы, но схема еще не сохранена, то есть она временная, а связанный со схемой шаблон разрешает расширение схем.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
Перезаписать Перезаписывает содержание активной схемы объектами сети, выбранными в текущий момент на карте.
Если открыто несколько карт, щелкните стрелку раскрывающегося списка и выберите карту с объектами или элементами сети, для которых вы хотите перезаписать схему. Если открыта только одна карта, вы можете щелкнуть кнопку Перезаписать.
При этом нет несохраненных правок, режим Все слои включен для активного слоя схемы, но схема еще не сохранена, то есть она временная.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
Присоединить Присоединяет к активной схеме набор выбранных в данный момент на карте объектов или элементов сети.
Если открыто несколько карт, щелкните стрелку раскрывающегося списка и выберите карту с объектами или элементами сети, которые вы хотите присоединить к схеме. Если открыта только одна карта, можно сразу щелкнуть кнопку Присоединить.
При этом нет несохраненных правок, режим Все слои включен для активного слоя схемы, а связанный со схемой шаблон разрешает расширение схем.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
- Компоновка – эта группа содержит инструменты и команды, которые необходимы для создания компоновки содержания схемы.
Команда Описание Условие включения Компоновки схем Зависит от состояния опции Использовать опции по умолчанию для применения компоновок в Общих опциях на вкладке Схемы сети:
- Открывает панель Геообработка и по умолчанию загружает инструмент алгоритма активной компоновки – Применить компоновку Направленная сила – по умолчанию, чтобы вы могли при необходимости отредактировать параметры алгоритма перед его запуском.
- Отмечено — применяет активную компоновку к активной схеме. Используется по умолчанию.
Если алгоритм активной компоновки не тот, который вы хотите запустить, щелкните стрелку раскрывающегося списка под кнопкой, чтобы выбрать алгоритм в галерее.
Не сохраненных изменений нет.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
Задать флаги
Щелкните стрелку ниспадающего меню и выберите инструмент компоновки, который хотите использовать:
- Установка корневого соединения – делает соединение корневым. Корневые соединения используются древовидными компоновками, такими как компоновка Дерево главной линии. После задания таких соединений, они размещаются как стартовые корневые соединения для компоновки ветвей. На схеме можно задать несколько соединений как корневые.
- Установка конечного соединения – делает соединение конечным. Конечные соединения используются компоновкой Дерево главной линии. При задании таких соединений, они размещаются как конечные на одной или нескольких основных линиях. На схеме можно задать несколько конечных соединений.
- Установка поворотного соединения – делает соединение поворотным. Поворотные соединения необходимы для компоновки Повернуть дерево. На схеме можно задать несколько поворотных соединений.
- Задать барьер – устанавливает барьер на выбранном соединении или ребре. Барьеры используются компоновкой Повернуть дерево, работа алгоритма после барьера останавливается. На схеме можно задать несколько барьеров.
Не сохраненных изменений нет.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.
Копировать компоновку из
Копирует компоновку схемы из одной схемы в активную схему.
При наличии нескольких открытых карта-схем щелкните стрелку ниспадающего списка и выберите исходную карта-схему.
Более подробно о копировании компоновки схемы сети в другую схему
Не сохраненных изменений нет.
Активный слой схемы может быть получен либо из инженерной сети или сети трассировки в файловой или мобильной базе геоданных, либо из сервиса схемы сети. Это значит, что инструмент отключен при работе из подключения базы данных к инженерной сети или сети трассировки в многопользовательской базе геоданных.

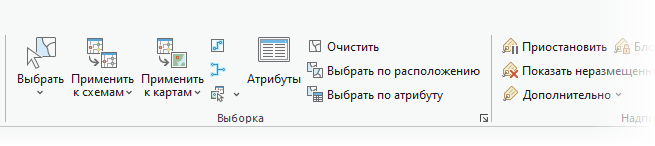

- Выборка – эта группа группирует команды, которые позволяют распространять выборки на другие карта-схемы, инженерные сети или сети трассировки.
Команда Описание Условие включения Выбрать Щелкните стрелку ниспадающего меню и выберите инструмент выборки объектов, который хотите использовать:
Эта команда доступна всегда.
Применить к схемам Распространяет выбранный поднабор активной схемы сети на другие схемы, открытые в данный момент, в соответствии с опциями Распространения, заданными на вкладке Схемы сети.
Команда применяется к каждой открытой схеме, за исключением случаев, когда вы выбираете конкретную схему, щелкнув стрелку раскрывающегося списка под кнопкой команды.
Узнайте больше о получении объектов в других схемах, связанных с теми же элементами сети
Здесь есть объекты, выделенные на активной схеме, и другие схемы, открытые в других картах.
Применить к картам Распространяет выбранный поднабор активной схемы сети на карты инженерных сетей или сетей трассировки, в соответствии с опциями Распространения, заданными на вкладке Схемы сети.
Когда имеется несколько карт, которые ссылаются на инженерную сеть или сеть трассировки, команда применяется к каждой из них. Однако, если вы выбрали определенную карту из ниспадающего списка под кнопкой команды, она применяется только к этой карте.
Подробнее о поиске сетевых элементов, связанных с объектами схемы
Здесь есть объекты, выделенные на активной схеме, а также другие открытые карты, которые ссылаются на инженерную сеть или сеть трассировки, в которой находится схема.
Выбор связанного содержания Выбирает объекты схемы, которые являются связанным содержанием для выбранного контейнера или контейнеров полигональной схемы.
На активной схеме выбраны объекты.
Выбрать связанные объекты схемы Выберите любые объекты схемы, которые напрямую соединяют объекты схемы, выбранные в данный момент на активной карте схемы.
На активной схеме выбраны объекты.
Поиск исходных объектов схемы на карте сети Найдите сетевые объекты или элементы, используемые в качестве начальных входных данных для создания активного содержимого схемы, и выберите их на карте сети
Узнайте больше о поиске исходных объектов схемы на карте сети
Эта команда доступна всегда.
Атрибуты Открывает панель Атрибуты, где можно просмотреть атрибуты выделенных объектов схемы.
Эта команда доступна всегда.
Очистить Снимает выделение со всех выбранных в данный момент объектов.
Имеется набор объектов, выделенных на активной карте.
Выбор по расположению Открывает панель Геообработки и загружает инструмент Выбрать в слое по расположению , который позволяет выбирать объекты, используя местоположения объектов из других слоев.
Эта команда доступна всегда.
Выбрать по атрибуту Открывает панель Геообработки и загружает инструмент Выбрать в слое по атрибуту , который позволяет выбирать объекты по значениям их атрибутов.
Эта команда доступна всегда.
Опции схем сети Открывает диалоговое окно опций инженерной сети или сети трассировки с активной вкладкой Схемы сети, в которой можно задать различные опции работы со схемами сети.
