Компонент ArcGIS Инженерная сеть предназначен для управления коммунальными и телекоммуникационными сетями. Он предоставляет самую современную среду и инструменты для моделирования инженерных сетей, таких как электрические, газовые сети, сети водоснабжения и водостоков, а также сети телекоммуникаций. Вы сможете моделировать все элементы вашей инженерной системы: провода, трубы, клапаны, устройства, контуры и зоны, настраивать реальное поведение сетевых объектов.
С помощью инженерной сети вы можете делать следующее:
- Создавать и редактировать пространственные и непространственные объекты, моделирующие каждый тип инженерного оборудования.
- Изучать, как соединены объекты и элементы в сети.
- Выполнять трассировку прохождения по сети таких ресурсов, как газ, вода или электричество.
- Создавать рабочий вид, в котором показано, как все динамические устройства сети настроены в настоящий момент.
- Анализировать, как различные события влияют на компоненты сети, например, что происходит во время шторма, перебоя или отказа оборудования.
Инженерная сеть может быть настроена для работы с многопользовательской или однопользовательской моделью развертывания:
- Многопользовательское развертывание обеспечивает широчайшие возможности работы с инженерной сетью посредством архитектуры сервисов в ArcGIS Enterprise. Эта модель обеспечивает крупномасштабное многопользовательское развертывание и максимальные возможности отображения, редактирования и анализа сетевых данных с помощью веб-карт и приложений, мобильных приложений и в ArcGIS Pro на настольных компьютерах.
- Однопользовательское развертывание обеспечивает максимальные возможности анализа инженерных сетей при их размещении в файловой или мобильной базе геоданных. В этой модели вы работаете с инженерной сетью в ArcGIS Pro на настольном компьютере.
Визуализация сети
Инженерная сеть предоставляет вам ряд способов просмотра системы вашей сети и оборудования:
- Просмотр тематических карт для различных вариантов применения, например, работы с клиентами, сбора данных и инспектирования в поле или управления распределением ресурсов.
- Создание схем сетей, что позволяет легко проверять связанность сети и создавать логическое представление сети в более простой условной форме.
- Просмотр внутренних компонентов сложной конструкции устройств и линий, управление соединениями оборудования.
- Визуализация выбранной зоны давления или контура с помощью фильтра отображения.

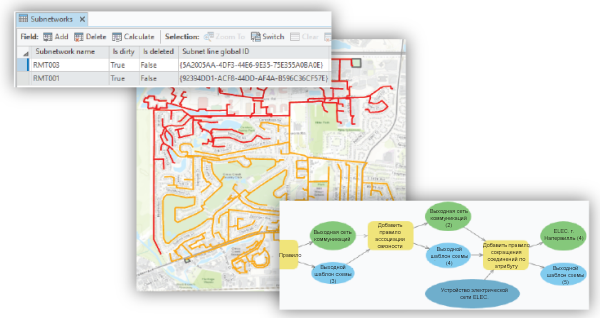

Анализ сети
Инженерная сеть содержит набор инструментов трассировки и анализа, позволяющих выполнять широкий спектр аналитических рабочих процессов:
- Выполнение инспекции сети после такого события, как ураган.
- Определение числа потребителей, имеющих доступ к ресурсам. К примеру, вы можете создать отчет суммарной нагрузки для отображения числа клиентов, использующих определенную подсеть электрической сети.
- Трассировка сетевых объектов по направлению и против направления потока от заданного местоположения. Например, в водопроводной сети можно определить, какие из вентилей закрыть при разрыве труб, чтобы изолировать эту область.
- Моделирование нескольких инженерных систем в одной инженерной сети и выполнение анализа трассировки по всем. Например, проблема с электрической сетью может повлиять на работу других сетей, таких как сети газо- или водоснабжения. Можно выполнить трассировку по всем входящим системам, увидеть, где есть проблемы, и принять наилучшее решение, как действовать.
Редактирование сети
Можно редактировать инженерную сеть с помощью стандартных возможностей ArcGIS Pro для упрощения рабочих процессов редактирования:

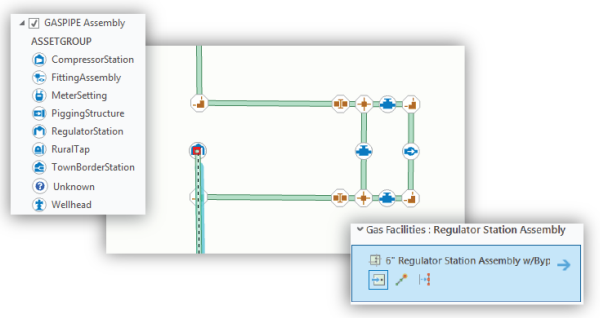

- Используйте шаблоны для создания коллекций связанного сетевого оборудования по одному щелчку, например, создание опоры ЛЭП с прикрепленными трансформаторами.
- Многопользовательское развертывание позволяет нескольким пользователям одновременно редактировать сетевые объекты и управлять ими, используя основанную на сервисах архитектуру.
- Правила редактирования и проверка в сети обеспечивают качество данных, предотвращая появление логически неправильных данных и связей. Например, переходник должен быть присоединен к трубам определенного диаметра с обоих концов.
Подробнее о преимуществах использования инженерных сетей см. в разделе Преимущества инженерной сети.
Просмотрите серию руководств Начало работы с ArcGIS Utility Network для вашей отрасли, чтобы узнать больше о том, как можно использовать инженерную сеть для просмотра, анализа и редактирования данных.
