Доступно с лицензиями ArcGIS Pro Standard и Data Reviewer.
Краткая информация
Проверка Найти пробелы событий находит события системы линейных координат, которые имеют пробелы на одном и том же маршруте или на нескольких маршрутах во временном промежутке маршрута.
Поддерживаемые рабочие процессы
Проверки ArcGIS Data Reviewer поддерживают множество методов для встраивания автоматического просмотра данных. Следующая таблица описывает поддерживаемые методы встраивания для этой проверки:
| Тип Атрибутивного правила | Поддержка |
|---|---|
Проверка | Да (ArcGIS Pro 3.1 и ArcGIS Enterprise11.1 или более поздние) |
Ограничение | Нет |
Обзор
Проверка Найти пробелы событий находит события системы линейных координат с разрывами между событиями одной и той же категории, одного маршрута или нескольких маршрутов. Например, в одной и той же категории могут быть зарегистрированы два события ограничения скорости на одном и том же маршруте, которые не покрывают его длину, что приводит к появлению разрыва (или пробела). В этой проверке дата и время рассматриваются как важные факторы, поскольку все в системе линейных координат, включая маршруты, события и калибровку маршрута, зависит от даты и времени. Например, событие ограничения скорости на маршруте может быть действительным только в течение определенной даты и периода времени.
Примечание:
Проверка Найти пробелы событий должна быть разработана в классе сетевых объектов маршрута.
Отраслевые сценарии
Эта проверка может использоваться в следующих случаях:
- В дорожном управлении событие ограничения скорости, представляющий 55 миль в час (миль/ч), требует охвата всего измерения соответствующего объекта дороги.
- Чтобы избежать коррозии труб в управлении трубопроводами, фиксация замеров толщины защитного покрытия подземных объектов без пробелов обеспечивает достоверную отчетность и сохранность этих объектов.
Примеры
На следующем изображении красным цветом показаны события линейных ошибок, которые представляют собой пробелы между другими событиями в пределах одного маршрута и на нескольких маршрутах.
Использование фильтров даты для сужения результатов по времени
Маршрут представляет собой линейное событие, например, шоссе, в определенные дату и время. При поиске событий на маршруте отображаются только те события, которые были активны в то время, когда маршрут был активен. Проверка Найти пробелы событий выявляет все пробелы в событиях с момента активации маршрута до настоящего времени.
Чтобы избежать получения недопустимых результатов из прошлых периодов, проверка Найти пробелы событий предоставляет следующие два параметра фильтра: фильтр атрибута и фильтр источника события.
Фильтр 1: Атрибут
- Атрибут - оценивает определенные маршруты. Например, запросите маршруты с RouteID, большим 0200000000000014-D: Where RouteID is greater than 020000000000014-D.
Фильтр 2: Источник события
- Источник события — сужает оценку зазоров событий указанной датой. Например, запрос на зазоры в событиях, произошедшие после 1/1/1988: Where FROM_DATE is on or after 1/1/1988 0:00:00.
Пример сценария фильтра
В следующем примере сценария маршрут, отображаемый ниже (выделен синим цветом), содержит событие ограничения скорости (выделен желтым цветом), которое частично с ним перекрывается. Это перекрытие приводит к ошибке при использовании проверки Найти пробелы событий.
Однако есть несоответствие во времени между событием ограничения скорости и соответствующим маршрутом. Событие ограничения скорости действует с 01.01.1988, а соответствующий ему маршрут - с 01.01.1911.
СОбытие ограничения скорости
| ID события | ID маршрута | Измерение От | Измерение До | Дата От | Дата До |
|---|---|---|---|---|---|
123 | Route 2 NS-98429 | 0 | 0.04699747 | 01.01.1988 | Присутствует |
В описанном выше сценарии ниже приведен список различных результатов, с которыми вы можете столкнуться при использовании проверки Найти пробелы событий для выявления наложений ошибок времени.
Сценарий запуска проверки без фильтра событий

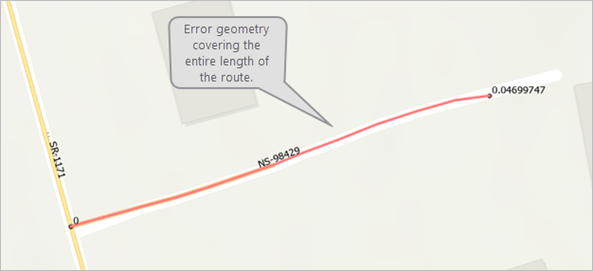

Если запустить проверку Найти пробелы событий без фильтра событий, результатом будет геометрия ошибок, охватывающая всю длину маршрута. В сообщении об ошибке перечислены две ошибки временного среза:
| Ошибка | Описание |
|---|---|
Зазор события (<Имя класса объектов событий>) на (<Имя класса объектов маршрута>) (<Номер ObjectID>) между измерениями 0 и 0.04699747 в период с 01.01.1911 по 01.01.1988. | Вызван тем, что ограничение скорости не распространялось на всю длину маршрута с 01.01.1911 по 01.01.1988. |
между измерениями 0.22693 и 0.04699747 в период с 01.01.1988 по настоящее время. | Вызван существующим ограничением скорости, которое частично охватывает протяженность маршрута с 01.01.1988 по настоящее время. |
Сценарий запуска проверки с фильтром событий
Если запустить проверку Найти пробелы событий с фильтром событий 01.01.1988 или позже, проверка приведет к появлению следующего сообщения об ошибке:Зазор события (<Имя класса объектов событий>) на (<Имя класса объектов маршрута>) (<Номер ObjectID>) между Измерениями 0.22693 и 0.04699747 в период времени с 01.01.1988 по настоящий момент.. Эта ошибка обусловлена геометрией события, которая частично охватывает длину маршрута в течение указанного периода времени.
Синтаксис
| Параметр | Обязательный | Объяснение | Рабочий процесс |
|---|---|---|---|
Подтип | Нет | Подтип, к которому применяется правило. | Проверка |
Атрибут | Нет | Запрос, который может быть создан на основе объекта-маршрута, чтобы сузить количество маршрутов для оценки. Пример запроса: Route ID is greater than or equal to 100023011 | Проверка |
|
Свойства события/Идентификатор маршрута | Да | Имя поля, содержащего значения, которые используются для привязки событий к маршрутам. Это поле должно содержать числовой тип данных. | Проверка |
|
Свойства маршрута/Маршрут от даты | Да | Имя поля, которое содержит значения, определяющие начальную дату маршрута. Это поле должно содержать тип данных даты. | Проверка |
|
Свойства маршрута/Маршрут до даты | Да | Имя поля, которое содержит значения, определяющие конечную дату маршрута. Это поле должно содержать тип данных даты. | Проверка |
|
Свойства события/Источник события | Да | Линейное событие, зарегистрированное в маршрутной сети, должно быть проверено на наличие пробелов. | Проверка |
|
Свойства события/Идентификатор маршрута | Да | Имя поля, содержащего значения, которые используются для привязки событий к маршрутам. Это поле должно содержать числовой тип данных. | Проверка |
Фильтр | Нет | Запрос, который может быть построен на основе объекта-события, чтобы сузить результаты по времени. Пример запроса: FromDate is on or after 3/3/2010 возвращает зазоры как ошибки, существующие только с 03.03.2010 г. Он не возвращает ошибки для зазоров до 03.03.2010. | Проверка |
|
Свойства события/Измерение от | Да | Имя поля, содержащего начальное значение измерения для точечного или линейного объекта события. Это поле должно содержать числовой тип данных. | Проверка |
|
Свойства события/Измерение к | Да | Имя поля, содержащего конечное значение измерения для линейного объекта события. Это поле должно содержать числовой тип данных. | Проверка |
|
Свойства события/Событие от даты | Да | Имя поля, содержащего значения, которые определяют начальную дату для точечного или линейного объекта события. Это поле должно содержать тип данных даты. | Проверка |
|
Свойства события/Событие до даты | Да | Имя поля, содержащего значения, которые определяют конечную дату для точечного или линейного объекта события. Это поле должно содержать тип данных даты. | Проверка |
|
Допуск измерения | Нет | Дополнительное значение, используемое при поиске событий на основе конкретного значения допуска. По умолчанию используется система линейных координат Допуск M. | Проверка |
Имя | Да | Уникальное имя для правила. Эта информация используется для поддержки сопоставимости требований к качеству данных, автоматического создания отчетов и корректировки рабочих процессов. | Проверка |
Описание | Нет | Описание ошибки, которую вы определяете при обнаружении несовместимого объекта. Эта информация используется для предоставления руководства по корректировке рабочих процессов. | Проверка |
Важность | Нет | Степень серьезности ошибки, присваиваемая при обнаружении несовместимых объектов. Это значение указывает важность ошибки относительно других ошибок. Диапазон значений от 1 до 5, где 1 обозначает высший приоритет, а 5 – низший. | Проверка |
Теги | Нет | Тег правила. Эта информация используется в правиле рабочих процессов создания и управления для поддержки сопоставимости требований к качеству данных и создания отчетов. | Проверка |
Примечания
При использовании проверки следует учитывать следующее:
- Проверка должна быть разработана в классе сетевых объектов маршрута.
- Эта проверка поддерживает верификацию событий, сохраненных в классах линейных объектов.
- Кроме того, вы можете указать значение Допуск измерения, которое будет использоваться при поиске событий с недопустимыми измерениями. Это значение не может быть меньше, чем значение m-допуск объекта входного маршрута.
- Объекты маршрута должны содержать m-значения и быть зарегистрированы в Roads and Highways или Pipeline Referencing LRS.
- Эта проверка поддерживает верификацию событий, сохраненных в базе геоданных и зарегистрированных в ArcGIS Roads and Highways или системе линейных координат (LRS) ArcGIS Pipeline Referencing.
- Поле идентификатора маршрута (числовой тип данных) является обязательным для всех объектов маршрутов и событий.
- Атрибутивный индекс в поле идентификатора маршрута ускоряет процесс динамической сегментации.
- События, связанные с немонотонными объектами маршрута, не будут являться объектами этой проверки. Немонотонные маршруты - это маршруты, содержащие значения измерений, которые либо непрерывны, либо не всегда возрастают или уменьшаются в стоимости.
Проверка Монотонность используется для поиска немонотонных маршрутов, требующих коррекции.
- При оценке правила учитываются только входные объекты со статусом проверки 2 (вычисления не требуются, проверка требуется, нет ошибок), 3 (вычисления не требуются, проверка требуется, есть ошибки), 6 (требуются вычисления, требуется проверка, нет ошибок) или 7 (требуются вычисления, требуется проверка, есть ошибки).
- Параметр фильтра Атрибут ограничен операторами сравнения (=, <>, >, <, >= и <=) и логическими операторами (AND/OR, IN/NOT IN, LIKE/NOT LIKE и IS NULL).
- Параметры фильтра Атрибут не поддерживают следующие типы полей: Big Integer, Date Only, Time Only и Timestamp Offset. Если такой тип выбран, заголовок строки выделится красным и не позволит сохранить правило.
