Инструмент Выровнять ребро
меняет форму ребра топологии, чтобы оно совпадало с другим ребром топологии, по щелчку на подсвеченном ребре. Этот инструмент доступен на панели Изменение объектов, если включено редактирование топологии.
Инструкции по изменению формы сложной границы путем трассировки смежного объекта см. в разделе Выравнивание объектов по линии трассировки.
Чтобы выровнять топологическое ребро, выполните следующие действия:
- На вкладке Редактировать в группе Управление изменениями щелкните стрелку ниспадающего списка Топология карты и выберите Топология карты
.
Подсказка:
Чтобы изолировать топологическое редактирование для слоев, участвующих в правиле топологии базы геоданных на активной карте, выберите правило Топология базы геоданных
, которое отображается в ниспадающем списке Топология карты. - В группе Управление изменениями, в разделе Объекты щелкните Изменить объекты
.Появится панель Изменить объекты.
- Щелкните инструмент Выровнять ребро .
Чтобы найти этот инструмент, раскройте Выравнивание или введите Выровнять ребро в текстовом окне Поиск.
Подсказка:
Чтобы граф топологии отображался только при наведении курсора на объект, задайте стиль отображения Выбор элементов. Дополнительные сведения см. в разделе Настройка опций топологии карты.
Граф топологии будет подсвечен на карте.
- Наведите курсор на редактируемое ребро.
Редактируемое ребро будет подсвечено как сплошная линия.
- Щелкните ребро, подсвеченное как сплошная линия.

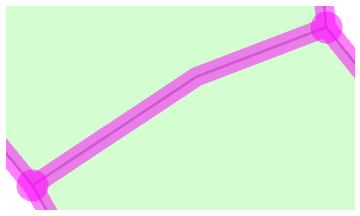

Ребро замыкается на ребро, подсвеченное как пунктирная линия.
