Редактирование вершин объекта

Инструмент Редактировать вершины перемещает, добавляет, удаляет и сокращает вершины, образующие полилинию или полигональный объект. Дополнительные команды появляются на панели инструментов и в контекстном меню при щелчке правой кнопкой мыши по вершине или сегменту. Этот инструмент находится на панели Изменить объекты.

Свойства геометрии выбранного объекта отображаются в редактируемом табличном формате, включающем значения координат вершин x, y, z-значения и m-значения, если они существуют.

Чтобы узнать больше, см. Свойства геометрии.

Перемещение вершины

Чтобы переместить вершину, перетащите ее или щелкните правой кнопкой мыши и выберите команды в контекстном меню, чтобы указать координаты x, y, z или расстояние. Чтобы выбрать и переместить совпадающие вершины, используйте инструмент выбора вершин, доступный на панели инструментов.

При перемещении вершины учитывайте следующее:

• В видах карты перетаскивание вершины с учетом z-координаты сохраняет ее z-значение.
• В представлениях сцен нажатие клавиши H при перетаскивании вершины с поддержкой оси z сохраняет значения ее координат x, y.
• Чтобы сохранить общую форму объекта и пропорционально растянуть все сегменты на расстояние перемещения вершины, включите функцию Растянуть пропорционально на панели инструментов.

  Инструкции по включению или отключению этого параметра по умолчанию см. в разделе Задание опций редактирования геометрии.

Чтобы переместить вершину, выполните следующие действия:

1. Откройте карту, содержащую объекты для редактирования, или добавьте слой на карту.

   Дополнительные сведения о добавлении слоев см. в разделе Добавление слоев к карте или сцене.

   Подсказка:

   Перед редактированием убедитесь, что редактируемые вами слои доступны для редактирования, настройки замыкания повышают эффективность и точность вашего рабочего процесса, а система координат, назначенная активной карте, соответствует типу выполняемого редактирования.

   Основной список настроек приведен в разделе Настройка параметров для редактирования.

2. На ленте щелкните вкладку Редактирование. В группе Объекты щелкните Изменить .

   Появится панель Изменить объекты.

3. Щелкните инструмент Редактировать вершины .

   Чтобы найти этот инструмент, разверните Изменить форму или введите Вершины в текстовом окне Поиск.

   Или щелкните инструмент на вкладке Редактирование на ленте в группе Инструменты.

   Откроется инструмент, автоматически запустится инструмент Выбрать объект .

4. Выберите объекты для редактирования.

   Если в данный момент объект выделен, инструмент выборки выведет сообщение Изменить выборку.

   Если выбрано более одного объекта, на панели появится уведомление Выберите один объект . Чтобы получить более точную выборку, щелкните объект правой кнопкой мыши в виде выборки и выберите Снять выборку или Выбрать только это .

   Выбранный объект отображается в представлении выбора, а панель инструментов редактирования вершин отображается на карте.

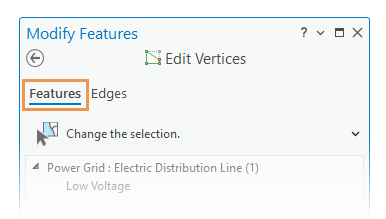

5. Если топология карты включена, щелкните вкладку Объекты или отключите топологию карты.



   Чтобы узнать больше о топологическом редактировании, см. Топология карты.

6. Наведите указатель мыши на вершину и перетащите, когда указатель изменится на курсор направления .

   Подсказка:

   • Чтобы выбрать несколько вершин, нажмите Ctrl+Shift и щелкните каждую вершину.
   • Чтобы выбрать совпадающие вершины, используйте инструмент выбора вершин, доступный на панели инструментов.

   По умолчанию выбранные вершины отображаются с символом сплошной заливки. В таблице свойств геометрии строки для выбранных вершин подсвечиваются, а количество выбранных вершин отображается в строке состояния таблицы.

   Или, используйте один из следующих методов:

   Щелкните правой кнопкой на вершине и выберите Переместить .	Введите расстояние x, y и z и нажмите Enter. Вершина перемещается на указанное расстояние.
   Щелкните правой кнопкой на вершине и выберите Переместить в .	Введите координаты x, y, и z и нажмите Enter. Вершина перемещается в указанное координатное местоположение.
   Щелкните и отредактируйте поля координат x, y в таблице свойств геометрии.	Вершина перемещается в новое координатное местоположение.

7. Щелкните Готово , либо нажмите клавишу F2 когда завершите редактирование.

Добавить или удалить вершину

Чтобы добавить или удалить вершину, вы можете щелкнуть ее правой кнопкой мыши и выбрать команду в контекстном меню или использовать инструменты вершин на панели инструментов. Либо щелкните правой кнопкой мыши строку в таблице свойств геометрии и выберите доступные команды.

Добавление вершины к объекту с z-значением сохраняет угловой шаг сегмента и присваивает интерполированное значение z.

1. Откройте карту, содержащую объекты для редактирования, или добавьте слой на карту.

   Дополнительные сведения о добавлении слоев см. в разделе Добавление слоев к карте или сцене.

   Подсказка:

   Перед редактированием убедитесь, что редактируемые вами слои доступны для редактирования, настройки замыкания повышают эффективность и точность вашего рабочего процесса, а система координат, назначенная активной карте, соответствует типу выполняемого редактирования.

   Основной список настроек приведен в разделе Настройка параметров для редактирования.

2. На ленте щелкните вкладку Редактирование. В группе Объекты щелкните Изменить .

   Появится панель Изменить объекты.

3. Щелкните инструмент Редактировать вершины .

   Чтобы найти этот инструмент, разверните Изменить форму или введите Вершины в текстовом окне Поиск.

   Или щелкните инструмент на вкладке Редактирование на ленте в группе Инструменты.

   Откроется инструмент, автоматически запустится инструмент Выбрать объект .

4. Выберите объекты для редактирования.

   Если в данный момент объект выделен, инструмент выборки выведет сообщение Изменить выборку.

   Если выбрано более одного объекта, на панели появится уведомление Выберите один объект . Чтобы получить более точную выборку, щелкните объект правой кнопкой мыши в виде выборки и щелкните Снять выборку или Выбрать только это .

   Выбранный объект отображается в представлении выбора, а панель инструментов редактирования вершин отображается на карте.

5. Если топология карты включена, щелкните вкладку Объекты или отключите топологию карты.



   Чтобы узнать больше о топологическом редактировании, см. Топология карты.

6. Наведите указатель мыши на сегмент, щелкните его правой кнопкой мыши, когда указатель изменится на курсор сегмента , и щелкните Добавить вершину в контекстном меню.

   Подсказка:

   Чтобы курсор точно выполнял замыкание на ребро, включите замыкание и включите агент замыкания Ребро .

   Или, используйте один из следующих методов:

   Нажмите инструмент Добавить вершину на панели инструментов и нажмите на сегмент.	Чтобы выйти из этого режима, щелкните инструмент выбора вершины на панели инструментов. Либо нажмите и удерживайте клавишу A, чтобы временно включить этот инструмент. Z
   Щелкните правой кнопкой мыши строку вершины в таблице свойств геометрии и выберите Вставить до или Вставить после .	Вершина вставляется в середину сегмента.

7. Чтобы удалить вершину, щелкните ее правой кнопкой мыши и выберите Удалить вершину в контекстном меню.

   Примечание:

   • Чтобы выбрать несколько вершин, нажмите Ctrl+Shift и щелкните каждую вершину.
   • Чтобы выбрать совпадающие вершины, используйте инструмент выбора вершин, доступный на панели инструментов.

   По умолчанию выбранные вершины отображаются с символом сплошной заливки. В таблице свойств геометрии строки для выбранных вершин подсвечиваются, а количество выбранных вершин отображается в строке состояния таблицы.

   Или, используйте один из следующих методов:

   Щелкните вершину и нажмите Удалить.	Подсказка: Вершина, на которую нажали, подсвечивается в таблице свойств геометрии. .
   Нажмите на инструмент Удалить вершину на панели инструментов и щелкните вершину.	Чтобы выйти из этого режима, щелкните инструмент выбора вершины на панели инструментов. Либо нажмите и удерживайте клавишу D, чтобы временно активировать этот инструмент.
   Щелкните правой кнопкой мыши строку вершины в таблице свойств геометрии и выберите Удалить на панели инструментов таблицы.	При нажатии на строку вершина на карте подсвечивается.

8. Щелкните Готово , либо нажмите клавишу F2 когда завершите редактирование.

Сокращение вершин

Команды Обрезать до и Обрезать после удаляют вершины между начальной или конечной вершиной и вершиной, на которой нажата правая кнопка мыши. Эти команды доступны в контекстном меню, которое появляется при щелчке правой кнопкой мыши по вершине.

Подсказка:

Последовательный порядок вершин можно увидеть в таблице свойств геометрии. Чтобы изменить порядок, щелкните правой кнопкой мыши вершину или сегмент и выберите Обратить направление .

Если для выбранного объекта полилинии включена функция COGO и поле Direction содержит значение атрибута, оно меняется на противоположное, добавляя к значению 180 градусов.

1. Откройте карту, содержащую объекты для редактирования, или добавьте слой на карту.

   Дополнительные сведения о добавлении слоев см. в разделе Добавление слоев к карте или сцене.

   Подсказка:

   Перед редактированием убедитесь, что редактируемые вами слои доступны для редактирования, настройки замыкания повышают эффективность и точность вашего рабочего процесса, а система координат, назначенная активной карте, соответствует типу выполняемого редактирования.

   Основной список настроек приведен в разделе Настройка параметров для редактирования.

2. На ленте щелкните вкладку Редактирование. В группе Объекты щелкните Изменить .

   Появится панель Изменить объекты.

3. Щелкните инструмент Редактировать вершины .

   Чтобы найти этот инструмент, разверните Изменить форму или введите Вершины в текстовом окне Поиск.

   Или щелкните инструмент на вкладке Редактирование на ленте в группе Инструменты.

   Откроется инструмент, автоматически запустится инструмент Выбрать объект .

4. Выберите объекты для редактирования.

   Если в данный момент объект выделен, инструмент выборки выведет сообщение Изменить выборку.

   Если выбрано более одного объекта, на панели появится уведомление Выберите один объект . Чтобы получить более точную выборку, щелкните объект правой кнопкой мыши в виде выборки и выберите Снять выборку или Выбрать только это .

   Выбранный объект отображается в представлении выбора, а панель инструментов редактирования вершин отображается на карте.

5. Если топология карты включена, щелкните вкладку Объекты или отключите топологию карты.



   Чтобы узнать больше о топологическом редактировании, см. Топология карты.

6. Наведите указатель мыши на вершину и щелкните правой кнопкой мыши, когда указатель изменится на курсор направления .
7. Выберите одну из следующих команд:

   Команда	Описание
   Сократить до	Удалить все вершины от первой вершины до выбранной вершины.
   Сократить после	Удалить все вершины от последней вершины до выбранной вершины.

8. Чтобы завершить объект, щелкните Готово или нажмите клавишу F2.

Клавиши быстрого доступа

Клавиши быстрого доступа для инструмента Редактировать вершины

Сочетание клавиш	Действие	Комментарий
T и наведение курсора	Показать вершины в пределах допуска замыкания.	Подсвечивает вершины, которые находятся в пределах текущего допуска замыкания в квадрате от курсора.
Shift и щелчок на вершинах	Выбрать несколько вершин.	Перетащите несколько сегментов одновременно между выбранными вершинами.
Shift и щелчок на сегментах	Выберите все вершины между выделенными сегментами.	Перетащите несколько сегментов одновременно между выбранными вершинами.
Shift+Ctrl и щелкните выбранную вершину	Снять выборку вершины.	Отменить выборку одной из множества выбранных вершин.
A и щелчок	Добавить вершину .	Создает вершину в точке, где вы щелкаете на сегменте.
D и щелчок	Удалить вершину .	Удаляет вершину, на которую щелкнули.
H и перетаскивание	Редактировать высоту.	Вертикально перемещает вершину с включенными z-значениями, сохраняя ее x- и y-координаты. Наведите курсор на элемент управления и подождите, пока он примет вид вершины, затем перетащите вершину. Это доступно в 3D-сценах.
Ctrl и перетаскивание	Переместить параметрическую кривую.	Перемещает параметрическую кривую с сохранением ее формы. Наведите курсор на кривую, и подождите, пока указатель примет вид сегмента, затем перетащите кривую.
Ctrl и перетаскивание	Переместить направляющую параметрической кривой.	Перемещает направляющую параметрической кривой, которую нельзя выбрать другим образом, поскольку она совпадает с другой вершиной. Наведите курсор на направляющую, и подождите, пока указатель примет вид вершины, затем перетащите направляющую.
Ctrl + H	Переместить z-значение к указателю.	Перемещает z-значение выбранной вершины на высоту указателя. Значения x и y сохраняются. Доступно только при включенном стереоскопическом режиме.
Ctrl + G	Переместить z-значение указателя.	Перемещает z-значение указателя на высоту выбранной вершины. Доступно только при включенном стереоскопическом режиме.
