Бегунок диапазона - это экранный элемент управления, который помогает фильтровать и перемещать диапазоны числовых данных для слоя автономной таблицы или набора данных каталога на карте или сцене. Подобно бегунку времени и определяющим запросам, фильтрация диапазона помогает вам сосредоточиться на области интереса для ваших данных. Вы можете настроить параметры диапазона, чтобы управлять перемещением временных данных.
Вы можете установить определение диапазона с помощью диалогового окна Свойства и использовать экранный бегунок диапазона для фильтрации диапазона, который вы настроили. Например, вы можете отображать только те объекты недвижимости, которые выставлены на продажу в определенном ценовом диапазоне, или водомерные пункты, в настоящее время регистрирующие объем воды выше определенного уровня. Вы также можете фильтровать информацию по этажам здания, например, заполняемость комнаты или номер этажа. Однако если у вас есть слои Indoors или карты с информацией об этаже, вы можете вместо этого использовать специально разработанный интерактивный фильтр этажа.
Подсказка:
- Вы можете фильтровать список слоев на панели Содержание в карте или сцене, чтобы были показаны только слои с определением диапазона.
- Все инструменты геообработки будут учитывать текущие свойства диапазона как фильтр.

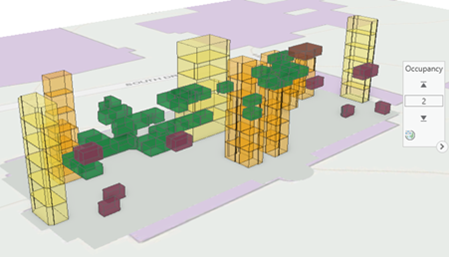

На рисунке ниже для внутренних пространств используется цветовая кодировка по типу использования. Желтым и оранжевым цветом обозначены лифты и лестницы. Зеленым и фиолетовым цветами обозначены различные помещения лабораторного и исследовательского назначения. Бегунок диапазона можно использовать для визуализации комнат по загруженности на каждом этаже. Например в одной комнате может быть 4 стационарных микроскопа для 4х исследователей.
Установка свойств диапазона для слоя
Свойства диапазона задаются для слоя в диалоговом окне Свойства, чтобы использовать бегунок диапазона. Это означает выбор одного поля, например, поля Occupancy или PropertyValue, содержащего значения, или двух полей, таких как BeginningGeologicEra и EndingGeologicEra, которые ограничивают объект большим набором значений. Выбранное поле или поля должны быть числового типа, например integer, long, float или double. Для полей, содержащих значения даты, рассмотрите возможность использования бегунка времени. Для слоя может быть настроено несколько диапазонов, но одновременно на карте может быть активен только один диапазон. Если карта содержит более одного слоя с одинаковым именем диапазона, бегунок диапазона реагирует на все из них. Это позволит вам интерактивно фильтровать содержимое нескольких слоев сразу.
Можно задавать свойства диапазона слоя в числовом поле, хранящемся в атрибутивных полях следующих типов слоев:
- Класс пространственных объектов
- Автономная таблица
- Набор данных мозаики
- Слои NetCDF
- Сервис изображений
- Сервис объектов
- Слои сцены
- Слои вокселов
Поддерживаемые числовые форматы
Свойства диапазона поддерживают следующие числовые форматы:
- Integer (short или long)
- Float (single или double)
Бегунок диапазона привязывается к целым числам, когда диапазон установлен в поле integer. На вкладке Диапазон в группе Активный диапазон переведите бегунок диапазона в режим одного значения, чтобы перемещаться по дискретному целочисленному диапазону.
