ArcGIS Pro содержит глобальные параметры, которые можно использовать для управления размещением надписей. Эти настройки сохраняются для каждой карты.
Поскольку это глобальные параметры, вы устанавливаете их в диалоговом окне Свойства карты, которое можно открыть, щелкнув карту правой кнопкой мыши на панели Содержание и щелкнув Свойства, а затем вкладку Надписи.
Цвет для неразмещенных надписей
Эта настройка управляет цветом надписей, которые невозможно разместить на карте. По умолчанию неразмещенные надписи отображаются красным цветом. Если ваша карта уже содержит много красных надписей, вы можете изменить цвет неразмещенных надписей.
Ориентация вертикальных надписей
Надписи обычно размещаются так, чтобы читать слева направо, в соответствии с правилами большинства западных языков. При надписывании почти вертикальных линейных объектов естественная точка перехода будет находиться на 0 градусах или в направлении на север. В местах, где улицы расположены по сетке, ориентированной на север-юг/восток-запад, надписи почти параллельных улиц могут быть размещены в противоположных направлениях. Это может быть разумным для чтения карты на экране компьютера, но для печатных карт желательно, чтобы почти параллельные улицы были надписаны в одном направлении.

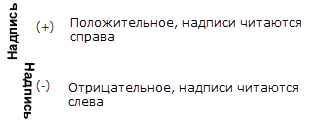

Ориентация угла вертикальной надписи определяет, будет ли она размещена вверх ногами или перевернута в противоположном направлении. Небольшой угол не позволяет надписям менять порядок чтения при нанесении почти вертикальных линий. Укажите положительное значение, если вы хотите, чтобы надписи, близкие к вертикали, в основном читались с правой стороны страницы или экрана, и отрицательное значение, если вы хотите, чтобы надписи читались с левой стороны. Например, предположим, что у вас есть две линии, одна из которых ориентирована на 6 градусов к востоку от севера, а другая - на 6 градусов к западу от севера. Первая будет иметь надпись, читаемую с юга на север (слева направо). Если вы укажете угол 0, надпись второй строки будет перевернута, чтобы читать с севера на юг, а не слегка перевернутой. Если вам надо, чтобы некоторые надписи были слегка перевернуты, чтобы сохранять постоянное направление чтения, увеличьте угол - в данном случае до более 6 градусов. Использование отрицательного угла заставляет надписи менять направление под заданным углом к востоку от севера. Угол по умолчанию составляет 5 градусов, максимальный угол - 30 градусов. Угол также применяется к полигонам, ориентированным с севера на юг, или к их границам при использовании позиций надписей По прямой и Граница.
Поворот надписей точек и полигонов при повороте карты
Карты можно вращать с помощью инструментов навигации. Опция Поворот надписей точек и полигонов при повороте карты определяет, будут ли надписи точек и полигонов поворачиваться при повороте карты.
Надписи линий, надписи не горизонтальных полигонов и надписи точек не Maplex Label Engine, основанные на значении поля, всегда будут вращаться вместе с картой.
Надписи негоризонтальных полигонов всегда будут вращаться вместе с картой, потому что они могут быть размещены под оптимальным углом полигона. Следовательно, после поворота карты надписи заменяются, что означает, что они фактически поворачиваются в соответствии с новой ориентацией полигонального объекта.
Разрешить надписям пересекать границу карты (только Maplex Label Engine)
Примечание:
В дополнение к стандартным глобальным настройкам надписей, Maplex Label Engine предоставляет еще один параметр для управления размещения надписей для всех слоев.
По умолчанию надписи размещаются в пределах границы карты. Вы можете разрешить частям надписи перекрывать границу, чтобы повысить вероятность их размещения, хотя часть надписи за пределами границы не будет видна на карте. Это применяется при создании серии карт и объединении листов карты, где может быть необходимо разместить надпись (переходящую на следующий лист), чтобы она была доступна при редактировании границы карты.
Примечание:
Параметр Maplex Label Engine выступ используется для управления тем, какая часть надписи размещается за пределами карты.
На следующем рисунке показана надпись слева, пересекающая границу карты. Надпись должна читаться как Wood County.
