Вы можете повторять надписи вдоль линейных объектов, вдоль границ полигонов и внутри полигональных объектов, используя опцию Повторить Maplex Label Engine. Повторяющаяся надпись учитывает расположение других надписей и объектов, которые могут препятствовать расположению следующей надписи.
Повторение надписей вдоль линейных объектов
Вы можете повторить надпись несколько раз вдоль длинных линейных объектов, например, при надписывании дорог. Опция Maplex Label Engine Повторить позволяет задать минимальное расстояние между повторяющимися надписями. Повторяющаяся надпись учитывает расположение других надписей и объектов, которые могут препятствовать расположению следующей надписи. Задание значения Минимальный интервал не гарантирует, что надпись будет размещена именно на этом расстоянии, но она точно не будет размещена ближе, чем это расстояние.
Если вы используете для линий стиль Обычное размещение, вы можете указать, чтобы повторяющиеся надписи размещались на краю видимого экстента карты и рядом с соединениями, в которых линейные объекты сливаются или разбиваются. Эти настройки полезны для уменьшения двусмысленности при надписывании автомагистралей.
На изображении ниже показана надпись Kennedy Drive, настроенная так, чтобы повторяться вдоль линии каждые 150 единиц карты.
- Убедитесь, что включен Maplex Label Engine.
- Убедитесь, что опция По надписыванию является активным способом отображения панели Содержание. Щелкните вкладку По надписыванию
. - Выберите класс надписей на панели Содержание и щелкните вкладку Надписи.
- На вкладке Надписи в группе Размещение надписей щелкните Свойства размещения надписей.
- На панели Надписи щёлкните Положение и выберите Разрешение конфликтов
. - Разверните Повторить.
- Задайте расстояние Минимальный интервал и единицы измерения (единицы карты или единицы страницы — миллиметры, дюймы или точки).
Не гарантируется, что надпись будет повторяться точно через заданный интервал. Расстояние интервала используется в качестве минимального расстояния перед поиском места для размещения повторяющейся надписи.
- Кроме того, если вы используете стиль Обычное размещение, вы можете указать Предпочтение надписи рядом с границей карты или Предпочтение надписи рядом с соединением со значением Просвет в единицах, заданных выше для Минимального интервала.
Повторение надписей вдоль границы полигона или внутри полигонального объекта
Либо вы можете несколько раз повторять надпись вдоль границ полигонов или внутри полигональных объектов.
Повторение надписей вдоль границы полигона
При размещении надписей с использованием стиля размещения Граница можно воспользоваться опцией Повторить, чтобы повторять надпись вдоль границы.
Чтобы сдвинуть надпись от границы, используйте опции смещения надписи.
На расположенном ниже изображении показаны повторяющиеся надписи границ вокруг Невады.
Повторение надписей внутри полигонального объекта
При размещении надписей с использованием стиля Обычное размещение и опций внутреннего позиционирования надписей вы можете использовать параметр Повторить, чтобы разместить надписи по всему объекту. Надписи будут размещены на внешних концах полигонального объекта и в сетке, проходящей через объект. Расстояние между надписями определяется значением Минимального интервала.

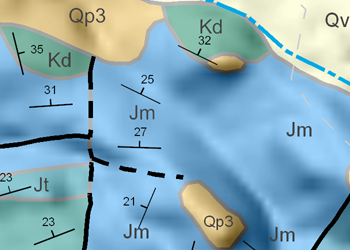

На расположенном ниже изображении показаны надписи полигонов верхнеюрской формации Моррисон (Jm), повторяющиеся по всему геологическому объекту.
- Убедитесь, что включен Maplex Label Engine.
- Убедитесь, что опция По надписыванию является активным способом отображения панели Содержание. Щелкните вкладку По надписыванию .
- Выберите класс надписей на панели Содержание и щелкните вкладку Надписи.
- На вкладке Надписи в группе Размещение надписей щелкните Свойства размещения надписей.
- На панели Надписи щёлкните Положение и выберите Разрешение конфликтов .
- Разверните Повторить.
- Задайте расстояние Минимальный интервал и единицы измерения (единицы карты или единицы страницы — миллиметры, дюймы или точки).
Чтобы повторять надписи вдоль границ, выберите стиль размещения надписей Граница.
Чтобы повторять надписи во всех полигональных объектах, выберите стиль Обычное размещение и один из вариантов внутреннего положения надписей.
Примечание:
Опция повторения недоступна при использовании положений С изгибом вокруг полигона и Горизонтально вокруг полигона.
