Применение картографической перестройки

Доступно с лицензией Location Referencing.

Вы можете обновить геометрию маршрута, основываясь на аэрофотоснимках, готовых чертежах или данных, полученных от сборщиков полевых данных , не меняя измерения путем внесения прямых изменений в осевую линию. Это называется картографической перестройкой. ArcGIS Pipeline Referencing позволяет изменить геометрию осевых линий и сохранить калибровку соответствующих маршрутов в том виде, в котором они существовали до применения картографической перестройки. Результаты достигаются путем редактирования геометрии осевых линий, связанных с маршрутом.

Примечание:

Класс пространственных объектов осевых линий должен быть виден на панели Содержание, чтобы применить к нему картографическую перестройку.

Подсказка:

Картографическая перестройка использует параметр сетей LRS Обновить измерения маршрута в картографической перестройке. По умолчанию этот параметр отключен. Его можно включить для маршрутов в сети LRS, используя параметр Обновить измерения маршрута в картографической перестройке в инструменте Изменить правила калибровки сети.

Когда параметр Обновить измерения маршрута в картографической перестройке включен в сети, в которой выполняется картографическая перестройка, измерения маршрута могут измениться после картографической перестройки. Соответственно, изменения измерений маршрута после картографической перестройки могут влиять на события, связанные с маршрутом, в зависимости от настройки поведения события.

Дополнительные сведения об обновлении измерений маршрута и событиях при картографической перестройке

1. Добавьте на карту центральные линии и класс сетевых объектов.

   Либо откройте карту, на которой присутствуют центральные линии и класс сетевых объектов.

   Примечание:

   Информационная модель ожидает наличия только одной центральной линии в каждом местоположении. Убедитесь, что центральные линии, используемые вами для редактирования, не пересекаются с другими центральными линиями в LRS.

   Примечание:

   Сети с традиционными версиями должны редактироваться через прямое подключение к базе геоданных. Сети с версиями ветвей, включая любые сети, настроенные с использованием созданного пользователем ID маршрута, должны редактироваться через сервис объектов.

2. Приблизьте местоположение перестройки.

   Примечание:

   Объект центральной линии для картографической перестройки маршрута должен существовать в классе пространственных объектов центральной линии до перестройки маршрута.



3. Снимите отметку со слоя сети на панели Содержание, на вкладке По выборке , в списке Выборка.
4. Отметьте слой центральных линий на панели Содержание, на вкладке По выборке , в списке Выборка.
5. Выберите объект осевой линии для его редактирования на карте.
6. Дважды щелкните на ребре осевой линии.

   Появятся вершины выбранной осевой линии.

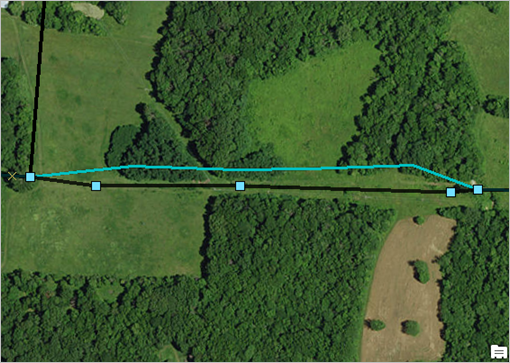

7. При необходимости отредактируйте вершины осевой линии.

   Можно добавлять, редактировать и удалять вершины, а также изменять сегменты. Вы также можете использовать инструменты редактирования геометрии, доступные в Pipeline Referencing.



8. После редактирования вершин в соответствии с предложенной перестройкой маршрута щелкните правой кнопкой в любом месте карты и нажмите Готово.

   Маршрут картографически перестроен.

   Вершины на маршруте подвергаются картографической перестройке, на основе настроенной опции картографической перестройки.



   Примечание:

   • После обновления осевых линий геометрия маршрута во всех сетях тоже обновится. Однако геометрия событий и местоположения управляемых перекрестков не обновятся до тех пор, пока вы не запустите инструменты геообработки Применить поведение событий и Построить пересечения.

     Более подробно о сценариях создания и обновления пересечений

   • Также необходимо отметить, что при редактировании осевых линий все маршруты во всех сетях меняются соответствующим образом.
   • Если включено предотвращение конфликтов, будут созданы блокировки всех маршрутов, связанных с редактируемой осевой линией.

   Примечание:

   Если появляется сообщение о получении блокировок или согласовании, предотвращение конфликтов включено.

Сценарий картографической перестройки сложного маршрута

Сценарии картографической перестройки сложного маршрута на кольцевых маршрутах и маршрутах в виде леденца на палочке, если опция Обновить измерения маршрута в картографической перестройке выключена и описана ниже.

Картографическая перестройка на кольцевом маршруте

В следующем примере на кольцевом маршруте с начальным измерением 0 и конечным измерением 4 до перестройки найден недолет.

После картографической перестройки недолёт на петле исправляется, и добавляются две промежуточные калибровочные точки на измерениях 1,33 и 2,67.

Примечание:

Если свойство Обновить измерения маршрута в картографическом выравнивании отключено, то у существующих промежуточных калибровочных точек будут обновленные измерения для учета изменения формы. Если это свойство включено, измерения изменятся только у калибровочных точек, находящихся выше картографической перестройки.

Это означает, что в приведенном выше примере расположение промежуточных точек калибровки остается прежним, но их размеры могут измениться.

Картографическая перестройка на маршруте в виде леденца на палочке

В следующем примере на маршруте в виде леденца на палочке с начальным измерением 0 и конечным измерением 5 до перестройки найден недолет:

После картографической перестройки в случае, если выключен параметр Обновить измерения маршрута в картографической перестройке, недолёт на маршруте в виде леденца на палочке исправляется, и добавляются две промежуточные калибровочные точки на измерениях 2.46 и 3.86.

В следующем примере на маршруте в виде леденца на палочке с начальным измерением 0 и конечным измерением 5 до перестройки найден перелет:

После картографической перестройки с отключенной опцией Обновить измерения маршрута в картографической перестройке найден перелет в форме леденца на палочке.
