| Подпись | Описание | Тип данных |
Входная TIN | Набор данных TIN, который будет обрабатываться. | TIN Layer |
Выходной растр | Местоположение и имя выходного растра. При сохранении набора растровых данных в базе геоданных или в папке, такой как Esri Grid, расширение файла к имени набора растровых данных добавлять не нужно. Расширение файла, которое можно ввести, для задания формата растра при его сохранении в папке, например, .tif для создания GeoTIFF или .img для создания файла формата ERDAS IMAGINE. Если растр хранится в базе геоданных или в виде файла .tif, тип и качество сжатия этого растра можно задать с помощью параметров среды геообработки. | Raster Dataset |
Тип выходных данных (Дополнительный) | Указывает тип числовых значений, хранящихся в выходном растре.
| String |
Метод (Дополнительный) | Метод интерполяции, использованный для создания растра.
| String |
Расстояние выборки (Дополнительный) | Метод выборки и расстояние, используемые для определения размера ячейки выходного растра.
| String |
Коэффициент Z (Дополнительный) | Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется для конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр недоступен, если пространственная привязка входной поверхности имеет z-датум с указанными линейными единицами. | Double |
Значение выборки
| Значение Расстояния разбиения (Sampling Distance) для указания размера ячейки выходного растра. | Double |
Краткая информация
Интерполирует растр на основе z-значений из входного набора TIN.

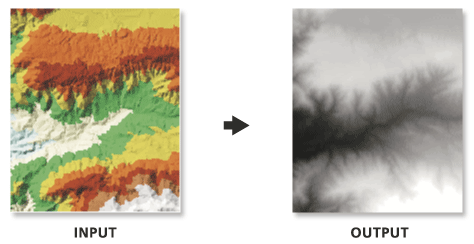

Иллюстрация
Использование
Поскольку интерполяция входной TIN поверхности происходит с равными интервалами, в выходном растре имеется небольшая потеря информации. Насколько точно растр соответствует TIN, зависит от разрешения растра, степени изменчивости и интервала выборки TIN поверхности. В общем виде, при увеличении разрешения, выходной растр более точно соответствует TIN поверхности. Поскольку растр является ячеистой структурой, он не может содержать мягкие или жесткие ребра линий перегиба, которые могут встречаться в TIN.
-
При экспорте растра большого размера можно задать для параметра Выходной тип данных целочисленное значение, чтобы сэкономить место на диске, если точность данных позволяет использовать целочисленные z-значения.
Параметры
arcpy.ddd.TinRaster(in_tin, out_raster, {data_type}, {method}, {sample_distance}, {z_factor}, sample_value)| Имя | Описание | Тип данных |
in_tin | Набор данных TIN, который будет обрабатываться. | TIN Layer |
out_raster | Местоположение и имя выходного растра. При сохранении набора растровых данных в базе геоданных или в папке, такой как Esri Grid, расширение файла к имени набора растровых данных добавлять не нужно. Расширение файла, которое можно ввести, для задания формата растра при его сохранении в папке, например, .tif для создания GeoTIFF или .img для создания файла формата ERDAS IMAGINE. Если растр хранится в базе геоданных или в виде файла .tif, тип и качество сжатия этого растра можно задать с помощью параметров среды геообработки. | Raster Dataset |
data_type (Дополнительный) | Указывает тип числовых значений, хранящихся в выходном растре.
| String |
method (Дополнительный) | Метод интерполяции, использованный для создания растра.
| String |
sample_distance sampling_method distance (Дополнительный) | Метод выборки и расстояние, используемые для определения размера ячейки выходного растра.
| String |
z_factor (Дополнительный) | Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется для конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр недоступен, если пространственная привязка входной поверхности имеет z-датум с указанными линейными единицами. | Double |
sample_value | Значение Расстояния разбиения (Sampling Distance) для указания размера ячейки выходного растра. | Double |
Пример кода
В следующем примере показано использование этого инструмента в окне Python:
arcpy.env.workspace = "C:/data"
arcpy.ddd.TinRaster("tin", "raster.tif", data_type="INT", method="LINEAR",
sample_distance="OBSERVATIONS 3500", z_factor=1)В следующем примере показано использование этого инструмента как автономного скрипта Python:
'''******************************************************************
Name: TinRaster Example
Description: This script demonstrates how to use the
TinRaster tool to create rasters from
each TIN in the target workspace.
******************************************************************'''
# Import system modules
import arcpy
# Set environment setting
arcpy.env.workspace = "C:/data"
# Set Local Variables
dataType = "INT"
method = "NATURAL_NEIGHBORS"
sampling = "CELLSIZE 10"
zfactor = "1"
# Create list of TINs
TINList = arcpy.ListDatasets("*", "Tin")
# Verify the presence of TINs in the list
if TINList:
# Iterate through the list of TINs
for dataset in TINList:
# Define the name of the output file
outRaster = "{0}_natural.img".format(dataset)
# Execute TinRaster
arcpy.ddd.TinRaster(dataset, outRaster, dataType,
method, sampling, zfactor)
print("Finished.")
else:
print("There are no TIN(s) in {0}.".format(env.workspace))Параметры среды
Информация о лицензиях
- Basic: Обязательно 3D Analyst
- Standard: Обязательно 3D Analyst
- Advanced: Обязательно 3D Analyst
