| Подпись | Описание | Тип данных |
Входной набор данных LAS | Набор данных LAS, который будет обработан. | LAS Dataset Layer |
Выходной растр | Местоположение и имя выходного растра. При сохранении набора растровых данных в базе геоданных или в папке, такой как Esri Grid, расширение файла к имени набора растровых данных добавлять не нужно. Расширение файла, которое можно ввести, для задания формата растра при его сохранении в папке, например, .tif для создания GeoTIFF или .img для создания файла формата ERDAS IMAGINE. Если растр хранится в базе геоданных или в виде файла .tif, тип и качество сжатия этого растра можно задать с помощью параметров среды геообработки. | Raster Dataset |
Поле значений (Дополнительный) | Задает информацию из данных лидара, используемых для создания выходного растра.
| String |
Тип интерполяции (Дополнительный) | Тип интерполяции, который будет использоваться для определения значений ячеек выходного растра. Можно задать метод интерполяции Триангуляция или Биннинг. Каждый тип предоставляет уникальные опции для присвоения значений ячейкам. Если для Тип интерполяции выбрано Биннинг, облако точек вычисляется по каждой ячейке. Значение каждой ячейки, содержащей точки, определяется точками внутри ячейки, в то время как значение ячеек без точек может быть либо интерполировано, либо ему присваивается NoData. Для типа биннинга доступны следующие опции:
Если для Тип интерполяции выбрано Триангуляция, значения ячеек выводятся путем построения поверхностей TIN в памяти на основе точек и ограничений поверхности набора данных LAS. TIN в памяти используется для интерполяции значений ячеек для выходного растра. Для типа триангуляции доступны следующие опции:
Если для типа прореживания точек выбрано Размер окна, точки подвергаются подвыборке перед интерполяцией выходного растра путем разделения данных на сетку с квадратными ячейками. Размер ячеек сетки определяется в зависимости от значения, заданного для разрешения. Единица измерения значения будет основана на линейных единицах горизонтальной системы координат наборов данных LAS. Значение Разрешение – это длина каждой стороны двумерной сетки, которая будет использоваться для подразделения данных, если для типа прореживания точек задано Размер окна. Единица измерения для этого значения основана на линейных единицах системы координат данных. | Interpolate |
Тип выходных данных (Дополнительный) | Указывает тип числовых значений, хранящихся в выходном растре.
| String |
Тип выборки (Дополнительный) | Задает, как будет интерпретироваться параметр Значения выборки для определения размера ячейки выходного растра.
| String |
Значение выборки (Дополнительный) | Значение, используемое вместе с параметром Значение выборки для определения размера ячейки выходного растра. | Double |
Коэффициент Z (Дополнительный) | Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется для конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр недоступен, если пространственная привязка входной поверхности имеет z-датум с указанными линейными единицами. | Double |
Краткая информация
Создает растр, используя значения высоты, интенсивности или цвета RGB, хранящиеся в лидарных точках, на которые ссылается набор данных LAS.

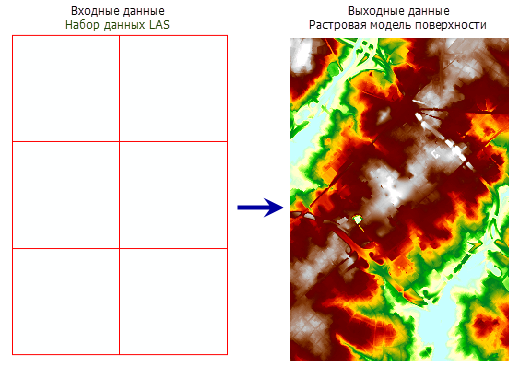

Иллюстрация
Использование
Для слоя набора данных LAS может быть установлено ограничение количества отображаемых и обрабатываемых точек LAS, путем выбора любой комбинации кодов классификации, флагов классификации и возвращаемых значений в настройках фильтра слоя. Фильтры можно ввести в диалоговом окне Свойства слоя или с помощью инструмента Создать слой набора данных LAS.
-
Слой набора данных LAS также может быть использован для управления объектами поверхностных ограничений, которые могут находиться в наборе данных LAS. Ограничения применяются при отображении или обработке набора данных LAS в виде триангуляционной поверхности.
-
При экспорте растра большого размера можно задать для параметра Выходной тип данных целочисленное значение, чтобы сэкономить место на диске, если точность данных позволяет использовать целочисленные z-значения.
Рекомендуется включать границу исследуемой области в качестве области вырезания в определение входного набора данных LAS. Одной из причин является предотвращение интерполяции за пределами реального экстента изучаемых данных. Другой причиной является возможность значительного снижения производительности при использовании параметров естественной окрестности, если область данных определена неверно.
Примечание:
При использовании биннинга как типа интерполяции, учитываются только ограничения на вырезание, стирание и замену. Линии перегибов и точки якоря не используются. Тип интерполяции Триангуляция поддерживает все типы ограничений, однако ее выполнение занимает более длительное время.
Параметры
arcpy.conversion.LasDatasetToRaster(in_las_dataset, out_raster, {value_field}, {interpolation_type}, {data_type}, {sampling_type}, {sampling_value}, {z_factor})| Имя | Описание | Тип данных |
in_las_dataset | Набор данных LAS, который будет обработан. | LAS Dataset Layer |
out_raster | Местоположение и имя выходного растра. При сохранении набора растровых данных в базе геоданных или в папке, такой как Esri Grid, расширение файла к имени набора растровых данных добавлять не нужно. Расширение файла, которое можно ввести, для задания формата растра при его сохранении в папке, например, .tif для создания GeoTIFF или .img для создания файла формата ERDAS IMAGINE. Если растр хранится в базе геоданных или в виде файла .tif, тип и качество сжатия этого растра можно задать с помощью параметров среды геообработки. | Raster Dataset |
value_field (Дополнительный) |
Задает информацию из данных лидара, используемых для создания выходного растра.
| String |
interpolation_type "BINNING {cell_assignment_type} {void_fill_method}" or "TRIANGULATION {interpolation_method} {point_thinning_type} {point_selection_method} {resolution}" (Дополнительный) | Тип интерполяции, который будет использоваться для определения значений ячеек выходного растра. Можно задать метод интерполяции Триангуляция или Биннинг. Каждый тип предоставляет уникальные опции для присвоения значений ячейкам. Если для Тип интерполяции выбрано Биннинг, облако точек вычисляется по каждой ячейке. Значение каждой ячейки, содержащей точки, определяется точками внутри ячейки, в то время как значение ячеек без точек может быть либо интерполировано, либо ему присваивается NoData. Для типа биннинга доступны следующие опции:
Если для Тип интерполяции выбрано Триангуляция, значения ячеек выводятся путем построения поверхностей TIN в памяти на основе точек и ограничений поверхности набора данных LAS. TIN в памяти используется для интерполяции значений ячеек для выходного растра. Для типа триангуляции доступны следующие опции:
Если для типа прореживания точек выбрано Размер окна, точки подвергаются подвыборке перед интерполяцией выходного растра путем разделения данных на сетку с квадратными ячейками. Размер ячеек сетки определяется в зависимости от значения, заданного для разрешения. Единица измерения значения будет основана на линейных единицах горизонтальной системы координат наборов данных LAS. Значение Разрешение – это длина каждой стороны двумерной сетки, которая будет использоваться для подразделения данных, если для типа прореживания точек задано Размер окна. Единица измерения для этого значения основана на линейных единицах системы координат данных. | Interpolate |
data_type (Дополнительный) | Указывает тип числовых значений, хранящихся в выходном растре.
| String |
sampling_type (Дополнительный) | Задает, как будет интерпретироваться параметр Значения выборки для определения размера ячейки выходного растра.
| String |
sampling_value (Дополнительный) | Значение, используемое вместе с параметром Значение выборки для определения размера ячейки выходного растра. | Double |
z_factor (Дополнительный) | Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется для конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр недоступен, если пространственная привязка входной поверхности имеет z-датум с указанными линейными единицами. | Double |
Пример кода
В следующем примере показано использование этого инструмента в окне Python:
arcpy.env.workspace = 'C:/data'
arcpy.ddd.LasDatasetToRaster('baltimore.lasd', 'baltimore.tif', 'INTENSITY',
'TRIANGULATION LINEAR WINDOW_SIZE 10', 'FLOAT',
'CELLSIZE', 10, 3.28)В следующем примере показано использование этого инструмента как автономного скрипта Python:
'''*********************************************************************
Name: Export Elevation Raster from Ground LAS Measurements
Description: This script demonstrates how to export
ground measurements from LAS files to a raster using a
LAS dataset. This sample is designed to be used as a script
tool.
*********************************************************************'''
# Import system modules
import arcpy
try:
# Set Local Variables
inLas = arcpy.GetParameterAsText(0)
recursion = arcpy.GetParameterAsText(1)
surfCons = arcpy.GetParameterAsText(2)
classCode = arcpy.GetParameterAsText(3)
returnValue = arcpy.GetParameterAsText(4)
spatialRef = arcpy.GetParameterAsText(5)
lasD = arcpy.GetParameterAsText(6)
outRaster = arcpy.GetParameterAsText(7)
cellSize = arcpy.GetParameter(8)
zFactor = arcpy.GetParameter(9)
# Execute CreateLasDataset
arcpy.management.CreateLasDataset(inLas, lasD, recursion, surfCons, sr)
# Execute MakeLasDatasetLayer
lasLyr = arcpy.CreateUniqueName('Baltimore')
arcpy.management.MakeLasDatasetLayer(lasD, lasLyr, classCode, returnValue)
# Execute LasDatasetToRaster
arcpy.conversion.LasDatasetToRaster(lasLyr, outRaster, 'ELEVATION',
'TRIANGULATION LINEAR WINDOW_SIZE 10', 'FLOAT',
'CELLSIZE', cellSize, zFactor)
print(arcpy.GetMessages())
except arcpy.ExecuteError:
print(arcpy.GetMessages())
except Exception as err:
print(err.args[0])
finally:
arcpy.management.Delete(lasLyr)Параметры среды
Информация о лицензиях
- Basic: Обязательно Spatial Analyst или 3D Analyst
- Standard: Да
- Advanced: Да
