Таблица в эллипс (Управление данными)

ArcGIS Pro 3.4 | | Архив справки

Краткая информация

Создает новый класс пространственных объектов, содержащий геодезические или плоскостные эллипсы из значений поля координаты X, поля координаты Y, полей большой оси и малой оси и поля азимута таблицы.

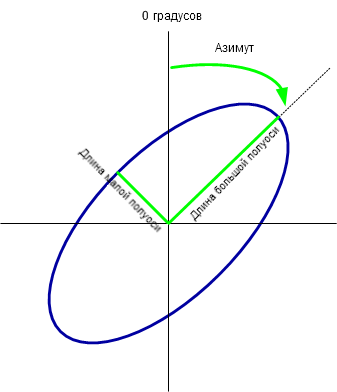

Иллюстрация

Пример использования инструмента Таблица в эллипс

Использование

  • Выходные эллипсы строятся из значений полей. Поля значений включают следующие элементы:

    • Координаты X и Y центральной точки
    • Длины большой и малой осей
    • Угол азимута
    Эти поля и значения будут включены в выходной объект.

  • Когда выходные эллипсы геодезические, координаты X и Y, а также длины большой и малой осей измеряются на поверхности земли, а угол азимута отсчитывается от севера. Когда выходные эллипсы плоскостные, координаты X и Y, а также длины большой и малой осей измеряются на проецированной плоскости, а угол азимута отсчитывается по часовой стрелке от севера сетки (вертикально вверх на карте).

  • Геодезический эллипс представляет собой кривую на поверхности земли. Тем не менее, пространственный объект геодезического эллипса не хранится как параметрическая (истинная) кривая в выходных данных, она сохраняется как уплотненная полилиния, представляющая путь геодезического эллипса.

  • Если для параметра Поле большой оси и Поле малой оси задано одно и то же поле, или значения в обоих полях равны, выходные объекты представляют геодезические окружности.

  • Если выходные данные представляют собой класс пространственных объектов файловой базы геоданных, значения в поле Shape_Length всегда указываются в единицах выходной системы координат, задаваемой параметром Пространственная привязка. Они представляют собой плоскостные длины полилиний. Для измерения геодезической длины или расстояния используйте инструмент ArcGIS Pro Измерить; перед измерением выберите соответствующий параметр Геодезия, Локсодромия или Ортодромия.

  • По умолчанию это будет класс линейных объектов. Чтобы создать класс полигональных объектов, укажите для параметра Тип геометрии значение Полигон.

Параметры

ПодписьОписаниеТип данных
Входная таблица

Входная таблица. Она может быть представлена текстовым файлом, файлом CSV, файлом Excel, таблицей dBase или таблицей базы геоданных.

Table View
Выходной класс пространственных объектов

Выходной класс пространственных объектов, содержащий геодезические или плоскостные эллипсы.

Feature Class
Поле X

Числовое поле во входной таблице, содержащее координаты X (или значения долготы) центральных точек эллипсов, которые будут помещены в выходную систему координат, заданную параметром Пространственная привязка.

Field
Поле Y

Числовое поле во входной таблице, содержащее координаты Y (или значения широты) центральных точек эллипсов, которые будут помещены в выходную систему координат, заданную параметром Spatial Reference (Пространственная привязка).

Field
Поле большой оси

Числовое поле во входной таблице, содержащее значения длины большой оси эллипсов.

Field
Поле малой оси

Числовое поле во входной таблице, содержащее значения длины малой оси эллипсов.

Field
Единицы расстояния

Задает единицы измерения, которые будут использоваться для параметров Поле большой оси и Поле малой оси.

  • МетрыЕдиницами измерения будут метры.
  • КилометрыЕдиницами измерения будут километры.
  • МилиЕдиницами измерения будут мили.
  • Морские милиЕдиницами измерения будут морские мили.
  • ФутыЕдиницами измерения будут футы.
  • Геодезические футы СШАЕдиницами измерения будут геодезические футы США.
String
Поле азимута
(Дополнительный)

Числовое поле во входной таблице, содержащее значения угла азимута для поворота малой оси выходных эллипсов. Значения измеряются в направлении по часовой стрелке от направления на север.

Field
Единицы азимута
(Дополнительный)

Задает единицы измерения, которые будут использоваться для параметра Поле азимута.

  • Десятичные градусы Единицами измерения будут десятичные градусы. Это значение по умолчанию.
  • МилиЕдиницами измерения будут мили.
  • РадианыЕдиницами измерения будут радианы.
  • ГрадыЕдиницами измерения будут грады.
String
ID
(Дополнительный)

Поле во входной таблице. Это поле и его значения включаются в выходные данные и могут использоваться для соединения выходных объектов с записями во входной таблице.

Field
Пространственная привязка
(Дополнительный)

Пространственная привязка выходного набора классов объектов. По умолчанию используется значение GCS_WGS_1984 или входная система координат, если она не имеет значение "Неизвестно" (Unknown).

Spatial Reference
Сохранить атрибуты
(Дополнительный)

Указывает, будут ли остальные входные поля добавлены в выходной класс пространственных объектов.

  • Не отмечено – остальные входные поля не будут добавлены в выходной класс пространственных объектов. Это значение по умолчанию
  • Отмечено – остальные входные поля будут добавлены в выходной класс пространственных объектов. Новое поле ORIG_FID будет также добавлено к выходному классу объектов, оно будет содержать ID входных объектов.

Boolean
Тип геометрии
(Дополнительный)

Задает тип геометрии для выходного класса объектов.

  • ЛинияБудет создан выходной класс полилинейных объектов. Это значение по умолчанию
  • ПолигонБудет создан выходной класс полигональных объектов.
String
Метод
(Дополнительный)

Определяет, будет ли эллипс сгенерирован на основе геодезических или плоскостных измерений.

  • ГеодезическийБудет создан геодезический эллипс. Этот эллипс будет точно отображать форму земной поверхности. Это значение по умолчанию
  • ПланарныйПлоскостной эллипс будет построен на проецируемой плоскости. Он, как правило, не отображает так точно форму земной поверхности, как геодезический эллипс. Эта опция не доступна для географических систем координат.
String

Информация о лицензиях

  • Basic: Да
  • Standard: Да
  • Advanced: Да
