Удалить перекрывающиеся центральные линии (Location Referencing)

ArcGIS Pro 3.4 | | Архив справки

Доступно с лицензией Location Referencing.

Краткая информация

Удаляет перекрывающиеся центральные линии, чтобы гарантировать наличие только одной центральной линии в местах, где геометрия центральных линий пересекается.

Минимальная схема ArcGIS Location Referencing моделирует параллелизм маршрутов за счет того, что маршруты используют одни и те же ассоциации центральных линий в таблице последовательности центральных линий. Запуск этого инструмент может привести к тому, что центральная линия изменится, например, она может быть разбита на участки, либо будут удалены дубли объектов центральной линии. Он также может обновить записи в таблице последовательности центральных линий, чтобы у этих маршрутов были общие центральные линии.

Наложение центральных линий может произойти в любом из этих случаев:

  • Загружена сеть с параллельными маршрутами
  • Загружена дополнительная сеть
  • Пользователь специально редактирует центральную линию

Примечание:

Поскольку инструмент Удалить перекрывающиеся центральные линии можно запустить в любое время после создания LRS Network и загрузки данных, лучше запустить его только после того, как вы завершите создание всех LRS Networks и загрузите все данные в LRS. Если на центральных линиях смоделированы дополнительные столбцы, некоторые атрибуты центральных линий могут быть утрачены после запуска инструмента.

Иллюстрация

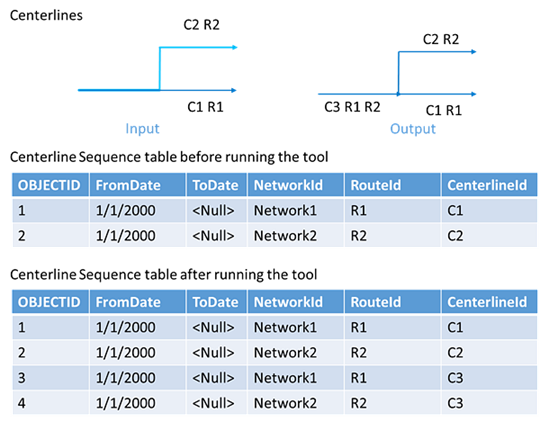

Рисунок инструмента Удалить перекрывающиеся центральные линии
Центральные линии C1 и C2 перекрываются до середины центральной линии C1. После запуска инструмента Удалить перекрывающиеся центральные линии общая перекрывающаяся часть удаляется, а также создается центральная линия C3 и связывается с маршрутами R1 и R2 в таблице последовательностей центральных линий.

Использование

  • Для запуска инструмента необходим набор данных LRS.

    Узнайте больше о создании набора данных LRS в ArcGIS Pipeline Referencing или создании набора данных LRS в ArcGIS Roads and Highways.

  • Количество объектов центральных линий во входном векторном слое центральных линий может отличаться после запуска инструмента, это зависит от количества перекрывающихся центральных линий и связанных с ними маршрутов.

  • Этот инструмент совместно использует топологические операции Пересечение и Упрощение, это может привести к тому, что небольшие линейные сегменты длины, которые примерно равны допуску класса объектов, будут утеряны. Связанная геометрия маршрутов может немного измениться в пределах допуска в результате использования этого инструмента. Рекомендуется начать сеанс редактирования в ArcGIS Pro, чтобы протестировать запуск инструмента с возможным использованием кнопки Включить отмену на панели Геообработка.

    Более подробно о том, как кластерный допуск используется в топологических операциях ArcGIS

  • Этот инструмент игнорирует z-значения на центральных линиях в ходе вычислений. Например, если две центральных линии не перекрываются в 3D-пространствен, но перекрываются в 2D, то будет считаться, что они перекрываются.

  • Этот инструмент поддерживает предотвращение конфликтов и будет пытаться получать и передавать блокировки.

    Более подробно о предотвращении конфликтов в ArcGIS Pipeline Referencing или о предотвращении конфликтов в ArcGIS Roads and Highways.

Параметры

ПодписьОписаниеТип данных
Входные центральные линии

Входной слой или класс событий, представляющий центральную линию LRS .

Feature Layer

Производные выходные данные

ПодписьОписаниеТип данных
Обновленные центральные линии

Обновленный векторный слой центральных линий.

Feature Layer
Выходной файл деталей

Текстовый файл, который содержит подробные сведения о перекрывающихся центральных линиях, которые были удалены из векторного слоя.

Text File

Параметры среды

Особые случаи

Коэффициент параллельной обработки

Значение по умолчанию для этого параметра среды, если оно оставлено пустым, равно 0%. Любое абсолютное значение для параметра среды всегда попадает между 0 и числом логических ядер на компьютере.

Информация о лицензиях

  • Basic: Обязательно ArcGIS Location Referencing (ArcGIS Pipeline Referencing или ArcGIS Roads and Highways)
  • Standard: Обязательно ArcGIS Location Referencing (ArcGIS Pipeline Referencing или ArcGIS Roads and Highways)
  • Advanced: Обязательно ArcGIS Location Referencing (ArcGIS Pipeline Referencing или ArcGIS Roads and Highways)
