Вычисляет арктангенс (на основании x,y) значений ячеек растра.

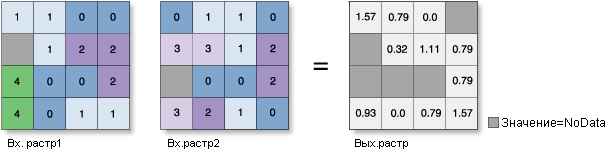

Иллюстрация
OutRas = ATan2(InRas1, InRas2)
Использование
Инструмент ATan2 конвертирует прямоугольные координаты (x,y) в полярные (r,θ), где r - расстояние от начальной точки и θ - угол между осью x.
Конвертация прямоугольных координат в полярные
Для вычисления ATan2 используется следующее уравнение: tanθ = y / x (где θ — угол).
Операция ATan2 обрабатывает все квадранты в прямоугольной матрице (в зависимости от знака).
Значения первых входных данных используются как числитель в вычислении тангенса угла (y). Значения вторых входных данных используются как знаменатель в вычислении тангенса угла (x).
В математике все тригонометрические функции имеют определенный диапазон корректных входных значений, называемый доменом. Выходные значения каждой функции также имеют определенный диапазон. Для этого инструмента верно следующее:
Домен: -∞ < [in_value] < ∞
Этот домен применяется ко всем двум входным данным.
Диапазон: -pi < [out_value] ≤ pi
Обратите внимание, что -∞ и ∞ представляют наименьшее отрицательное и наибольшее положительное значения, поддерживаемые определенным форматом растра, соответственно.
Если оба значения – 0, выходным значением будет значение NoData.
Если первое входное значение – 0, выходное значение будет равно 0.
Входные значения инструмента ATan2 считаются линейными единицами, и для получения значимых результатов они должны быть в одних единицах.
Выходные значения всегда с плавающей точкой, независимо от типа входных данных.
Выходные значения этого инструмента – в радианах. Если вместо этого необходимо вычисление в градусах, значения результирующего растра должны быть умножены на коэффициент преобразования радиан в градусы 180/pi или приблизительно 57,296.
Если оба входных растра являются одноканальными или на входе имеется константа, на выходе получится одноканальный растр.
Если оба входных растра являются многоканальными, инструмент будет выполнять операцию над каждый каналом, а выходной растр будет многоканальным. Число каналов всех многоканальных растров должно быть одинаковым.
Если один из входных растров является многоканальным, а другие входные данные - константами, инструмент выполняет операцию, используя постоянное значение для каждого канала многоканального входного растра, а выходной растр будет многоканальным.
Если все входные данные представляют собой многомерные растровые данные с одинаковым количеством переменных, инструмент выполнит операцию для всех срезов с одинаковым значением размерности. Результатом будет многомерный растр в формате CRF. Переменные во входных данных должны иметь по крайней мере одно общее измерение и одно общее значение измерения для обработки этим инструментом, в противном случае произойдет ошибка.
Если у всех входных данные есть одна переменная, но разные имена, снимите отметку Сопоставить многомерную переменную для среды геообработки (задайте arcpy.env.matchMultidimensionalVariable = False в Python) перед запуском инструмента.
Если одним из входных данных является многомерный растр, а другой - константой, инструмент выполнит операцию для всех срезов для всех переменных с постоянным значением, и на выходе будет многомерный растр.
См. раздел Среда анализа и Spatial Analyst для получения дополнительной информации о среде геообработки данного инструмента.
Параметры
Подпись
Описание
Тип данных
Входной растр или постоянное значение 1
Входные данные, которые используются как числитель, или значение y, при вычислении арктангенса.
В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.
Raster Layer; Constant
Входной растр или постоянное значение 2
Входные данные, которые используются как знаменатель, или значение x, при вычислении арктангенса.
В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.
Raster Layer; Constant
Возвращаемое значение
Подпись
Описание
Тип данных
Выходной растр
Выходной растр.
Значениями является арктангенс угла входных значений.
Входные данные, которые используются как числитель, или значение y, при вычислении арктангенса.
В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.
Raster Layer; Constant
in_raster_or_constant2
Входные данные, которые используются как знаменатель, или значение x, при вычислении арктангенса.
В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.
Raster Layer; Constant
Возвращаемое значение
Имя
Описание
Тип данных
out_raster
Выходной растр.
Значениями является арктангенс угла входных значений.
Raster
Пример кода
ATan2, пример 1 (окно Python)
В этом примере вычисляется обратный тангенс для двух входных растров GRID.
import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outATan2 = ATan2("degs", "negs")
outATan2.save("C:/sapyexamples/output/outatan2")
ATan2, пример 2 (автономный скрипт)
В этом примере вычисляется обратный тангенс для двух входных растров GRID.
# Name: ATan2_Ex_02.py
# Description: Calculates the inverse tangent of cells based
# on (y, x) values from two rasters
# Requirements: Spatial Analyst Extension
# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *
# Set environment settings
env.workspace = "C:/sapyexamples/data"
# Set local variables
inRaster1 = "degs"
inRaster2 = "negs"
# Execute ATan2
outATan2 = ATan2(inRaster1, inRaster2)
# Save the output
outATan2.save("C:/sapyexamples/output/outatan2.tif")
