Побитовый оператор And (Spatial Analyst)

Доступно с лицензией Spatial Analyst.

Доступно с лицензией Image Analyst.

Краткая информация

Выполняет побитовую операцию And для бинарных значений двух входных растров.

Более подробно о работе побитовых математических инструментов

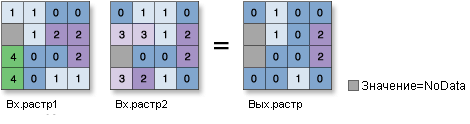

Иллюстрация

OutRas = BitwiseAnd(InRas1, InRas2)

Использование

• Для выполнения этой побитовой операции необходимо наличие двух входных файлов.

• Порядок входных данных не имеет значения для этого инструмента.

• Если входными данными служат значения с плавающей точкой, они преобразуются в целые числа путем округления до выполнения побитовой операции.

• В побитовых операциях верно следующее:

  • Бинарные значения хранятся в виде поразрядного дополнения до двух.
  • Инструменты работают с 32-битовыми целыми числами.
  • Крайняя левая битовая позиция резервируется для знака значения (положительного или отрицательного). Если целое число положительное, битовая позиция равна нулю; если оно отрицательное, битовая позиция равна единице.

• Операция побитового And обрабатывает знаковый разряд, как и любой другой бит. Если одно или оба входных значения положительные, результирующее значение – положительное; если оба входных значения отрицательные, выходное значение отрицательные.

• Если оба входных растра являются одноканальными или на входе имеется константа, на выходе получится одноканальный растр.

• Если оба входных растра являются многоканальными, инструмент будет выполнять операцию над каждый каналом, а выходной растр будет многоканальным. Число каналов всех многоканальных растров должно быть одинаковым.

• Если один из входных растров является многоканальным, а другие входные данные - константами, инструмент выполняет операцию, используя постоянное значение для каждого канала многоканального входного растра, а выходной растр будет многоканальным.

• Если все входные данные представляют собой многомерные растровые данные с одинаковым количеством переменных, инструмент выполнит операцию для всех срезов с одинаковым значением размерности. Результатом будет многомерный растр в формате CRF. Переменные во входных данных должны иметь по крайней мере одно общее измерение и одно общее значение измерения для обработки этим инструментом, в противном случае произойдет ошибка.

  Если у всех входных данные есть одна переменная, но разные имена, снимите отметку Сопоставить многомерную переменную для среды геообработки (задайте arcpy.env.matchMultidimensionalVariable = False в Python) перед запуском инструмента.

  Если одним из входных данных является многомерный растр, а другой - константой, инструмент выполнит операцию для всех срезов для всех переменных с постоянным значением, и на выходе будет многомерный растр.

• См. раздел Среда анализа и Spatial Analyst для получения дополнительной информации о среде геообработки данного инструмента.

Параметры

Диалог

Подпись	Описание	Тип данных
Входной растр или постоянное значение 1	Первый входной растр для выполнения побитовой операции. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant
Входной растр или постоянное значение 2	Второй входной растр для выполнения побитовой операции. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant

Возвращаемое значение

Подпись	Описание	Тип данных
Выходной растр	Выходной растр. Значения ячеек являются результатом побитовой операции And над двумя входными данными.	Raster

Python

BitwiseAnd(in_raster_or_constant1, in_raster_or_constant2)

Имя	Описание	Тип данных
in_raster_or_constant1	Первый входной растр для выполнения побитовой операции. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant
in_raster_or_constant2	Второй входной растр для выполнения побитовой операции. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant

Возвращаемое значение

Имя	Описание	Тип данных
out_raster	Выходной растр. Значения ячеек являются результатом побитовой операции And над двумя входными данными.	Raster

Пример кода

BitwiseAnd , пример 1 (окно Python)

В этом примере выполняется побитовая операция And на двух растрах GRID.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outBitwiseAnd = BitwiseAnd("degs", "negs")
outBitwiseAnd.save("C:/sapyexamples/output/bitand")

BitwiseAnd example 2 (stand-alone script)

В этом примере выполняется побитовая операция And на двух растрах GRID.

# Name: BitwiseAnd_Ex_02.py
# Description: Performs a Bitwise And operation on the binary values
#              of two input rasters
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster1 = "degs"
inRaster2 = "negs"

# Execute BitwiseAnd
outBitwiseAnd = BitwiseAnd(inRaster1, inRaster2)

# Save the output
outBitwiseAnd.save("C:/sapyexamples/output/outband")

Параметры среды

Автоматическое подтверждение, Размер ячейки, Метод проецирования размера ячейки, Сжатие, Текущая рабочая область, Экстент, Географические преобразования, Маска, Выходное ключевое слово CONFIG, Выходная система координат, Временная рабочая область, Растр привязки, Размер листа

Информация о лицензиях

• Basic: Обязательно Spatial Analyst или Image Analyst
• Standard: Обязательно Spatial Analyst или Image Analyst
• Advanced: Обязательно Spatial Analyst или Image Analyst
