Булев оператор XOr (Spatial Analyst)

Доступно с лицензией Spatial Analyst.

Доступно с лицензией Image Analyst.

Краткая информация

Выполняет Булеву операцию исключающего Или (XOr) для значений ячеек двух входных растров.

Если одно входное значение истинно (ненулевое), а остальные ложные (нулевые) выходное значение будет 1. Если оба входных значения истинные или оба входных значения ложные, выходное значение будет 0.

Более подробно о Булевых математических инструментах

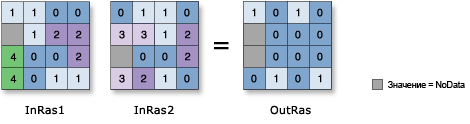

Иллюстрация

OutRas = BooleanXOr(InRas1, InRas2)

Использование

• Булевы математические инструменты интерпретируют входные данные как логические значения, когда ненулевые значения рассматриваются как истинные, а нулевые значения – как ложные.

• Для выполнения Булевой операции необходимо наличие двух входных файлов.

• Порядок входных данных не имеет значения для этого инструмента.

• Если входными данными служат значения с плавающей точкой, они преобразуются в целые числа 0 или 1 до выполнения логической операции. Если входное значение с плавающей запятой 0.0, оно конвертируется в целое 0. Если входное значение является любым, отличным от 0.0, оно конвертируется в целое 1. Например, входные значения 0.6, 32.22 и -4.2 будут рассматриваться как 1. Выходные значения всегда целочисленные.

• Если оба входных растра являются одноканальными или на входе имеется константа, на выходе получится одноканальный растр.

• Если оба входных растра являются многоканальными, инструмент будет выполнять операцию над каждый каналом, а выходной растр будет многоканальным. Число каналов всех многоканальных растров должно быть одинаковым.

• Если один из входных растров является многоканальным, а другие входные данные - константами, инструмент выполняет операцию, используя постоянное значение для каждого канала многоканального входного растра, а выходной растр будет многоканальным.

• Если все входные данные представляют собой многомерные растровые данные с одинаковым количеством переменных, инструмент выполнит операцию для всех срезов с одинаковым значением размерности. Результатом будет многомерный растр в формате CRF. Переменные во входных данных должны иметь по крайней мере одно общее измерение и одно общее значение измерения для обработки этим инструментом, в противном случае произойдет ошибка.

  Если у всех входных данные есть одна переменная, но разные имена, снимите отметку Сопоставить многомерную переменную для среды геообработки (задайте arcpy.env.matchMultidimensionalVariable = False в Python) перед запуском инструмента.

  Если одним из входных данных является многомерный растр, а другой - константой, инструмент выполнит операцию для всех срезов для всех переменных с постоянным значением, и на выходе будет многомерный растр.

• В алгебре карт эквивалентным символом для этого оператора является "^" (ссылка).

• См. раздел Среда анализа и Spatial Analyst для получения дополнительной информации о среде геообработки данного инструмента.

Параметры

Диалог

Подпись	Описание	Тип данных
Входной растр или постоянное значение 1	Первый входной растр для выполнения этой Булевой операции. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant
Входной растр или постоянное значение 2	Второй входной растр для выполнения этой операции Булевой операции. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant

Возвращаемое значение

Подпись	Описание	Тип данных
Выходной растр	Выходной растр. Выходное значение ячейки должно быть 0 или 1.	Raster

Python

BooleanXOr(in_raster_or_constant1, in_raster_or_constant2)

Имя	Описание	Тип данных
in_raster_or_constant1	Первый входной растр для выполнения этой Булевой операции. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant
in_raster_or_constant2	Второй входной растр для выполнения этой операции Булевой операции. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant

Возвращаемое значение

Имя	Описание	Тип данных
out_raster	Выходной растр. Выходное значение ячейки должно быть 0 или 1.	Raster

Пример кода

BooleanXOr, пример 1 (окно Python)

В этом примере выполняется Булева операция XOr на двух растрах GRID, и выводится растр TIFF.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outBooleanXOr = BooleanXOr("degs", "negs")
outBooleanXOr.save("C:/sapyexamples/output/outboolxor.tif")

BooleanXOr, пример 2 (автономный скрипт)

В этом примере выполняется Булева операция XOr на двух растрах GRID.

# Name: BooleanXOr_Ex_02.py
# Description: Performs a Boolean Exclusive Or operation on the
#              cell values of two input rasters
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster1 = "degs"
inRaster2 = "negs"

# Execute BooleanXOr
outBooleanXOr = BooleanXOr(inRaster1, inRaster2)

# Save the output
outBooleanXOr.save("C:/sapyexamples/output/outboolxor")

Параметры среды

Автоматическое подтверждение, Размер ячейки, Метод проецирования размера ячейки, Сжатие, Текущая рабочая область, Экстент, Географические преобразования, Маска, Выходное ключевое слово CONFIG, Выходная система координат, Временная рабочая область, Растр привязки, Размер листа

Информация о лицензиях

• Basic: Обязательно Spatial Analyst или Image Analyst
• Standard: Обязательно Spatial Analyst или Image Analyst
• Advanced: Обязательно Spatial Analyst или Image Analyst
