Комбинаторный оператор XOr (Spatial Analyst)

Доступно с лицензией Spatial Analyst.

Доступно с лицензией Image Analyst.

Краткая информация

Выполняет Комбинаторную операцию исключающего Или (XOr) для значений ячеек двух входных растров.

Если одно входное значение истинно (не-нулевое), а другое – ложное (нулевое), выходное значение будет уникальным для каждой комбинации входных значений. Если оба входных значения истинные или оба входных значения ложные, выходное значение будет равно нулю.

Более подробно о работе комбинаторных инструментов

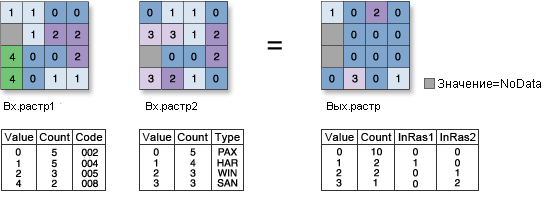

Иллюстрация

OutRas = CombinatorialXOr(InRas1, InRas2)

Использование

• Комбинаторные математические инструменты интерпретируют входные данные как логические значения, где ненулевые значения рассматриваются как истинные, а нулевые значения – как ложные.

• Для выполнения операции комбинаторного сравнения необходимо наличие двух входных файлов.

• Порядок входных данных для этого инструмента имеет значение только для выходной таблицы атрибутов.

• См. раздел Среда анализа и Spatial Analyst для получения дополнительной информации о среде геообработки данного инструмента.

Параметры

Диалог

Подпись	Описание	Тип данных
Входной растр или постоянное значение 1	Первый входной растр для выполнения комбинаторной операции. Должен быть целочисленным. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant
Входной растр или постоянное значение 2	Второй входной растр для выполнения этой комбинаторной операции. Должен быть целочисленным. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant

Возвращаемое значение

Подпись	Описание	Тип данных
Выходной растр	Выходной растр. Выходные данные всегда будут целочисленными.	Raster

Python

CombinatorialXOr(in_raster_or_constant1, in_raster_or_constant2)

Имя	Описание	Тип данных
in_raster_or_constant1	Первый входной растр для выполнения комбинаторной операции. Должен быть целочисленным. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant
in_raster_or_constant2	Второй входной растр для выполнения этой комбинаторной операции. Должен быть целочисленным. В качестве входных данных для этого параметра может использоваться число, при условии, что для другого параметра задан растр. Чтобы задать число для двух входных данных, необходимо сперва указать экстент и размер ячейки в параметрах среды.	Raster Layer; Constant

Возвращаемое значение

Имя	Описание	Тип данных
out_raster	Выходной растр. Выходные данные всегда будут целочисленными.	Raster

Пример кода

CombinatorialXOr, пример 1 (окно Python)

В этом примере выполняется комбинаторная операция XOr для двух растров GRID, в результате чего получается растр IMG.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outCXOr = CombinatorialXOr("degs", "cost")
outCXOr.save("C:/sapyexamples/output/outcxor.img")

CombinatorialXOr, пример 2 (автономный скрипт)

В этом примере выполняется комбинаторная операция XOr для двух растров GRID.

# Name: CombinatorialXOr_Ex_02.py
# Description: Performs a Combinatorial Exclusive Or operation on
#              the cell values of two input rasters
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster1 = "degs"
inRaster2 = "cost"

# Execute CombinatorialXOr
outCXOr = CombinatorialXOr(inRaster1, inRaster2)

# Save the output
outCXOr.save("C:/sapyexamples/output/outcxor")

Параметры среды

Автоматическое подтверждение, Размер ячейки, Метод проецирования размера ячейки, Сжатие, Текущая рабочая область, Экстент, Географические преобразования, Маска, Выходное ключевое слово CONFIG, Выходная система координат, Временная рабочая область, Растр привязки, Размер листа

Информация о лицензиях

• Basic: Обязательно Spatial Analyst или Image Analyst
• Standard: Обязательно Spatial Analyst или Image Analyst
• Advanced: Обязательно Spatial Analyst или Image Analyst
