Плотность точек (Spatial Analyst)

Доступно с лицензией Spatial Analyst.

Краткая информация

Вычисляет величину на единицу площади по точечным объектам, попадающим в окрестность вокруг каждой ячейки.

Более подробно о том, как работает инструмент Плотность точек

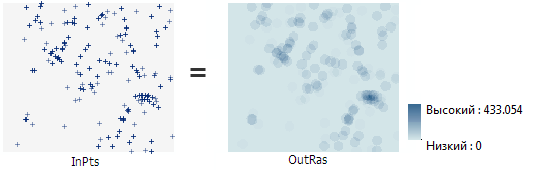

Иллюстрация

OutRas = PointDensity(InPts, None, 30)

Использование

• При вычислении плотности учитываются только те точки, которые попадают в заданную область соседства. Если в область соседства определенной ячейки не попадает никаких точек, такой ячейке будет присвоено значение NoData.

• Значения на выходном растре всегда будут представлены значениями с плавающей точкой.

• Параметр Размер выходной ячейки может быть задан числовым значениям или получен из имеющегося набора растровых данных. Если размер ячейки не был явно задан как значение параметра, он извлекается из параметра среды Размер ячейки, если такой задан. Если же и в параметр среды значение размера ячейки не указано, но настроен параметр Растр привязки, то будет использоваться значение величины его ячейки. Если же ни один из параметров не задан, то размер ячейки будет вычислен как наименьшее значение длины либо ширины экстента растра, поделенное на 250, при этом экстент берется из параметра среды Выходная система координат.

• Если размер ячейки указан в виде числа, то инструмент будет использовать это значение для выходного растра.

  Если для определения размера ячейки указан другой растр, в параметре будет показан путь к набору растровых данных вместо значения размера ячейки. Размер ячейки этого растра будет использоваться непосредственно в анализе указанная пространственная привязка набора данных будет такой же, как и выходная система координат. Если пространственная привязка набора данных отличается от выходной пространственной привязки, она будет спроецирована на основе значения Метод проецирования размера ячейки.

• Более высокие значения для параметра радиуса приводят к построению более генерализованного растра плотности. Более низкие значения приводят к построению растра, на котором показано большее количество деталей.

• При использовании в качестве входных данных форматов, которые поддерживают значения Null, таких как классы пространственных объектов файловой базы геоданных, значение Null будет игнорироваться.

• Если масштабный коэффициент единиц измерения площади мал относительно расстояний между точками, то значения выходного растра могут быть маленькими. Чтобы получить более высокие значения, выберите коэффициент масштаба для единиц площади для более крупных единиц измерения (например, квадратные километры, а не квадратные метры).

• См. раздел Среда анализа и Spatial Analyst для получения дополнительной информации о среде геообработки данного инструмента.

Параметры

Диалог

Подпись	Описание	Тип данных
Входные точечные объекты	Входные точечные объекты, для которых будет вычисляться плотность.	Feature Layer
Поле генеральной совокупности	Поле, в котором хранятся значения распределения для каждой точки. Поле генеральной совокупности содержит значения числа или количества, которые будут использоваться при расчете непрерывной поверхности. Значения в поле генеральной совокупности могут быть целочисленными или с плавающей точкой. Опции и поведение по умолчанию для поля перечислены ниже. Используйте значение Нет, если не будет использовано какого-либо показателя или специального значения, и каждый объект будет подсчитан один раз. Если входные объекты содержат значения z, можно использовать поле Shape. В противном случае, полем по умолчанию будет POPULATION. Также могут применяться следующие условия: Если отсутствует поле POPULATION, но присутствует поле POPULATIONabcd оно будет использовано по умолчанию. 'abcd' могут быть любыми допустимыми символами, например, POPULATION6, POPULATION1974 или POPULATIONROADTYPE. Если нет поля POPULATION или поля POPULATIONabcd, но присутствует поле POP, по умолчанию будет использовано поле POP. Если нет поля POPULATION, поля POPULATIONabcd или поля POP, но присутствует поле POPabcd, по умолчанию будет использовано поле POPabcd. Если нет поля POPULATION, поля POPULATIONabcd, поля POP или поля POPabcd, по умолчанию будет использовано поле NONE.	Field
Размер выходной ячейки (Дополнительный)	Размер ячейки выходного растра, который будет создан. Этот параметр можно задать как числовым значением, так и получить из существующего набора растровых данных. Если размер ячейки не был в явном виде задан как значение параметра, будет использоваться значение размера ячейки, указанное в параметрах среды геообработки, если же и оно не указано, будут использоваться дополнительные правила вычисления размера ячейки на основе входных данных. Более подробно см. раздел об использовании.	Analysis Cell Size
Район (Дополнительный)	Определяет форму области вокруг каждой ячейки, которая используется при вычислении значения плотности. Кольцо - кольцевая окрестность (почник), определяемая внутренним и внешним радиусами. Круг - круговая окрестность с заданным радиусом. По умолчанию, радиус - это наименьшее значение из ширины или высоты экстента входных точечных объектов в выходной пространственной привязке, деленное на 30. Прямоугольник - прямоугольная окрестность, с заданной высотой и шириной. Клин - окрестность в форме клина. Клин определяется радиусом, начальным углом и конечным углом. Клин строится в направлении против часовой стрелки от начального угла до конечного угла. Углы задаются в арифметических градусах (в направлении против часовой стрелки от положительного направления оси x). Можно использовать отрицательные значения углов. Ячейка | Карта - определяет единицы измерения выбранной окрестности либо в ячейках, либо в единицах карты (на основе линейных единиц проекции выходной пространственной привязки).	Neighborhood
Единицы площади (Дополнительный)	Указывает единицы площади, которые будут использоваться для выходных значений плотности. По умолчанию единицы измерения определяются на основе линейных единиц выходной пространственной привязки. Можно изменить их на соответствующие единицы измерения, чтобы преобразовать выходные данные плотности. Значения для плотности линий преобразуют единицы измерения и длин, и площадей. Если выходная пространственная привязка не указана, то она будет такой же, что и у входного класса пространственных объектов. Единицы выходной плотности по умолчанию определяются по линейным единицам выходной пространственной привязки. Если выходными линейными единицами измерения являются метры, то выходными площадными единицами измерения плотности будут установлены Квадратные километры, что обеспечивает вывод квадратных километров для точечных объектов или километров на квадратный километр для полилинейных объектов. Если выходными линейными единицами измерения являются футы, то выходными площадными единицами измерения плотности будут установлены Квадратные мили. Если выходными единицами измерения являются иные, чем футы или метры, единицы, то выходными площадными единицами измерения плотности будут установлены Квадратные единицы карты. Таким образом единицы выходной плотности будут квадратом линейных единиц выходной пространственной привязки. Например, если выходными линейными единицами измерения являются сантиметры, то выходными площадными единицами измерения плотности будут Квадратные единицы карты, что приводит к результату в квадратных сантиметрах. Если выходными линейными единицами измерения являются километры, то выходными площадными единицами измерения плотности будут Квадратные единицы карты, что приводит к результату в квадратных километрах. Доступными опциями и соответствующими им выходными единицами измерения плотности являются следующие: Единицы площади карты—Будет использоваться квадрат линейных единиц измерения для выходной пространственной привязки. Квадратные мили—Будут использоваться мили США. Квадратные километры—Будут использоваться километры. Акры—Будут использоваться Акры США. Гектары—Будут использоваться гектары. Квадратные ярды—Будут использоваться ярды США. Квадратные футы—Будут использоваться футы США. Квадратные дюймы—Будут использоваться дюймы США. Квадратные метры—Будут использоваться метры. Квадратные сантиметры—Будут использоваться сантиметры. Квадратные миллиметры—Будут использоваться миллиметры.	String

Возвращаемое значение

Подпись	Описание	Тип данных
Выходной растр	Выходной растр плотности точек. Это всегда растр с плавающей точкой.	Raster

Python

PointDensity(in_point_features, population_field, {cell_size}, {neighborhood}, {area_unit_scale_factor})

Имя	Описание	Тип данных
in_point_features	Входные точечные объекты, для которых будет вычисляться плотность.	Feature Layer
population_field	Поле, в котором хранятся значения распределения для каждой точки. Поле генеральной совокупности содержит значения числа или количества, которые будут использоваться при расчете непрерывной поверхности. Значения в поле генеральной совокупности могут быть целочисленными или с плавающей точкой. Опции и поведение по умолчанию для поля перечислены ниже. Используйте значение Нет, если не будет использовано какого-либо показателя или специального значения, и каждый объект будет подсчитан один раз. Если входные объекты содержат значения z, можно использовать поле Shape. В противном случае, полем по умолчанию будет POPULATION. Также могут применяться следующие условия: Если отсутствует поле POPULATION, но присутствует поле POPULATIONabcd оно будет использовано по умолчанию. 'abcd' могут быть любыми допустимыми символами, например, POPULATION6, POPULATION1974 или POPULATIONROADTYPE. Если нет поля POPULATION или поля POPULATIONabcd, но присутствует поле POP, по умолчанию будет использовано поле POP. Если нет поля POPULATION, поля POPULATIONabcd или поля POP, но присутствует поле POPabcd, по умолчанию будет использовано поле POPabcd. Если нет поля POPULATION, поля POPULATIONabcd, поля POP или поля POPabcd, по умолчанию будет использовано поле NONE.	Field
cell_size (Дополнительный)	Размер ячейки выходного растра, который будет создан. Этот параметр можно задать как числовым значением, так и получить из существующего набора растровых данных. Если размер ячейки не был в явном виде задан как значение параметра, будет использоваться значение размера ячейки, указанное в параметрах среды геообработки, если же и оно не указано, будут использоваться дополнительные правила вычисления размера ячейки на основе входных данных. Более подробно см. раздел об использовании.	Analysis Cell Size
neighborhood (Дополнительный)	Определяет форму области вокруг каждой ячейки, которая используется при вычислении значения плотности. Это класс Neighborhood. Существует четыре типа классов окрестностей: NbrAnnulus, NbrCircle, NbrRectangle и NbrWedge. Формы и описания классов: NbrAnnulus ({innerRadius}, {outerRadius}, {units}) Окрестность в форме кольца (пончик), определяемая внутренним и внешним радиусами. NbrCircle ({radius}, {units}) Круговая окрестность с заданным радиусом. NbrRectangle ({width}, {height}, {units}) Прямоугольная окрестность с заданной высотой и шириной. NbrWedge ({radius}, {startAngle}, {endAngle}, {units}) Окрестность в форме клина. Клин определяется радиусом, начальным углом и конечным углом. Клин строится в направлении против часовой стрелки от начального угла до конечного угла. Углы задаются в арифметических градусах (в направлении против часовой стрелки от положительного направления оси x). Можно использовать отрицательные значения углов. {units} Определяет единицы измерения либо как количество ячеек, либо как значение в единицах карты. По умолчанию NbrCircle, где radius является значением меньшего из размеров ширины или высоты экстента выходных объектов на выходной пространственной привязке, деленное на 30.	Neighborhood
area_unit_scale_factor (Дополнительный)	Указывает единицы площади, которые будут использоваться для выходных значений плотности. По умолчанию единицы измерения определяются на основе линейных единиц выходной пространственной привязки. Можно изменить их на соответствующие единицы измерения, чтобы преобразовать выходные данные плотности. Значения для плотности линий преобразуют единицы измерения и длин, и площадей. Если выходная пространственная привязка не указана, то она будет такой же, что и у входного класса пространственных объектов. Единицы выходной плотности по умолчанию определяются по линейным единицам выходной пространственной привязки. Если выходными линейными единицами измерения являются метры, то выходными площадными единицами измерения плотности будут установлены Квадратные километры, что обеспечивает вывод квадратных километров для точечных объектов или километров на квадратный километр для полилинейных объектов. Если выходными линейными единицами измерения являются футы, то выходными площадными единицами измерения плотности будут установлены Квадратные мили. Если выходными единицами измерения являются иные, чем футы или метры, единицы, то выходными площадными единицами измерения плотности будут установлены Квадратные единицы карты. Таким образом единицы выходной плотности будут квадратом линейных единиц выходной пространственной привязки. Например, если выходными линейными единицами измерения являются сантиметры, то выходными площадными единицами измерения плотности будут Квадратные единицы карты, что приводит к результату в квадратных сантиметрах. Если выходными линейными единицами измерения являются километры, то выходными площадными единицами измерения плотности будут Квадратные единицы карты, что приводит к результату в квадратных километрах. Доступными опциями и соответствующими им выходными единицами измерения плотности являются следующие: SQUARE_MAP_UNITS—Будет использоваться квадрат линейных единиц измерения для выходной пространственной привязки. SQUARE_MILES—Будут использоваться мили США. SQUARE_KILOMETERS—Будут использоваться километры. ACRES—Будут использоваться Акры США. HECTARES—Будут использоваться гектары. SQUARE_YARDS—Будут использоваться ярды США. SQUARE_FEET—Будут использоваться футы США. SQUARE_INCHES—Будут использоваться дюймы США. SQUARE_METERS—Будут использоваться метры. SQUARE_CENTIMETERS—Будут использоваться сантиметры. SQUARE_MILLIMETERS—Будут использоваться миллиметры.	String

Возвращаемое значение

Имя	Описание	Тип данных
out_raster	Выходной растр плотности точек. Это всегда растр с плавающей точкой.	Raster

Пример кода

PointDensity, пример 1 (окно Python)

В этом примере вычисляется растр плотности из точечного шейп-файла.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
pdensOut = PointDensity("rec_sites.shp", "NONE", 60, NbrCircle(2500, "MAP"))
pdensOut.save("C:/sapyexamples/output/pointdensity")

PointDensity, пример 2 (автономный скрипт)

В этом примере вычисляется растр плотности из точечного шейп-файла.

# Name: PointDensity_Ex_02.py
# Description: Calculates a magnitude per unit area from point
#    features that fall within a neighborhood around each cell.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inFeatures = "rec_sites.shp"
populationField = "NONE"
cellSize = 60

# Create the Neighborhood Object
radius = 2500
myNbrCirc = NbrCircle(radius, "MAP")

# Execute PointDensity
outPdens = PointDensity(inFeatures, populationField, cellSize,
                        myNbrCirc, "SQUARE_KILOMETERS")

# Save the output
outPdens.save("C:/sapyexamples/output/outpdens")

Параметры среды

Автоматическое подтверждение, Размер ячейки, Метод проецирования размера ячейки, Текущая рабочая область, Экстент, Географические преобразования, Маска, Выходное ключевое слово CONFIG, Выходная система координат, Временная рабочая область, Растр привязки, Размер листа

Информация о лицензиях

• Basic: Обязательно Spatial Analyst
• Standard: Обязательно Spatial Analyst
• Advanced: Обязательно Spatial Analyst
