Геодезическая обоюдная видимость (Spatial Analyst)

Доступно с лицензией Spatial Analyst.

Доступно с лицензией 3D Analyst.

Краткая информация

С помощью геодезических методов определяет положения на поверхности растра которые видимы для набора объектов наблюдателей.

Более подробно о том, как работает инструмент Геодезическая обоюдная видимость

Иллюстрация

Выходные данные инструмента Геодезическая обоюдная видимость с включенной опцией Частота, отображенные на высотной поверхности с отмывкой рельефа.

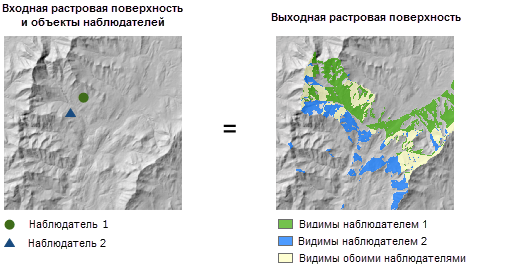

Выходные данные инструмента Геодезическая обоюдная видимость с включенной опцией Наблюдатели, отображенные на высотной поверхности с отмывкой рельефа.

Использование

• Этот инструмент выполняет два типа анализа видимости: Частота и Наблюдатели, которые можно задать при помощи параметра Тип анализа.

• Для обеспечения точности выходных данных назначьте вертикальную систему координат для входного растра, если у него ее нет.

• Для этого инструмента не нужен параметр z-коэффициент. Z-коэффициент будет вычислен внутренне при помощи вертикальных единиц измерения (Z) и единиц измерения карты (XY) из пространственной привязки входного растра.

• Входные растры, которые содержат шум, обычно видимый в данных высокого разрешения, могут привести к неожидаемым результатам. Перед запуском инструмента можно скорректировать данные на этапе предварительной обработки.

  Вы можете сгладить шум, применив инструменты Фокальная статистика или Фильтр с опцией Низкочастотный до выполнения операции вычисления обоюдной видимости.

• Когда возникает необходимость пересчитать входной растр, используется метод билинейной интерполяции. Например, входной растр может быть пересчитан, когда выходные система координат, экстент или размер ячеек отличаются от входных.

• Для улучшения производительности можно явно задать для параметра Внешний радиус значение, представляющее максимальное расстояние видимости, изучаемое в анализе.

• По умолчанию параметр Метод анализа использует опцию Все линии визирования, дающую наиболее точный результат. Для улучшения производительности инструмента, если иметь ввиду время обработки, используйте опцию Линии визирования по периметру.

• Параметры наблюдателей, связанные с высотой, а именно Смещение поверхности, Высота наблюдателя и Смещение наблюдателя, можно задать как линейные единицы измерения или как поле. В процессе вычисления значение линейных единиц измерения будет внутренне конвертировано в Z-единицы входного растра. Однако если линейные единицы неизвестны, или указано числовое поле, предполагается, что значение измеряется в Z-единицах входного растра.

• Параметры наблюдателей, связанные с расстояниями видимости, а именно Внутренний радиус и Внешний радиус, могут быть указаны как линейные единицы измерения или как поле. В процессе вычисления значение линейных единиц измерения будет внутренне конвертировано в XY-единицы входного растра. Однако если линейные единицы неизвестны, или указано числовое поле, предполагается, что значение измеряется в XY-единицах входного растра.

• Поле, указанное для параметра наблюдателя: Смещение поверхности или Смещение наблюдателя, может быть строкового типа и содержать числовые значения и единицы измерения. Например, если поле obs_height указано для Смещения наблюдателя, то оно может содержать значения типа '6 Feet'.

  В скриптах значения параметров наблюдателя, например observer_offset, могут быть заданы в различных формах строк. Для каждой формы значение и линейные единицы измерений анализируются из строки. В следующей таблице перечислены примеры входных строк и определение линейных единиц в каждом случае Для других параметров можно следовать этому же порядку действий.

  Примеры входных строк и линейных единиц измерения

  Примеры входных строк для Смещения наблюдателя	Используемые линейные единицы
  ' ' или '#'	Использованы значение и единицы измерения по умолчанию, 1 метр.
  '6'	Смещение наблюдателя равно 6, и так как единицы измерения не указаны, инструмент будет использовать единицы по умолчанию – метры.
  '6 Feet'	Смещение наблюдателя равно 6 футам.
  '6 Unknown'	Смещение наблюдателя равно 6, и так как единицы измерения не указаны, инструмент будет использовать единицы по умолчанию – метры.

• Этот инструмент может быть ускорен с помощью графического процессора, то есть если в вашей системе доступен совместимый графический процессор (GPU), он будет использоваться для повышения производительности инструмента. Используйте параметр задания целевого устройства анализа Целевое устройство для анализа (analysis_target_device в Python), чтобы определить, будет ли графический процессор или CPU использоваться для запуска инструмента.

  Более подробную информацию о совместимых графических процессорах, настройке и работе с графическими устройствами, а также советы по устранению неполадок см. в разделе Работа GPU с Spatial Analyst.

• См. раздел Среда анализа и Spatial Analyst для получения дополнительной информации о среде геообработки данного инструмента.

Параметры

Диалог

Подпись	Описание	Тип данных
Входной растр	Входной растр поверхности. Тип растра может быть целочисленным или с плавающей точкой. Во время расчета видимости входной растр преобразуется в трёхмерную (3D) геоцентрическую систему координат. Ячейки входного растра со значением NoData не блокируют определение видимости.	Raster Layer
Входные точечные или линейные объекты наблюдателей	Входной класс объектов, который идентифицирует местоположения наблюдателей. Это могут быть точечные, мультиточечные или полилинейные объекты. Во время расчета видимости входной класс объектов трансформируется в трёхмерную (3D) геоцентрическую систему координат. Наблюдатели, находящиеся за пределами экстента растра поверхности или помещённые в ячейки со значением NoData, при расчете будут игнорироваться.	Feature Layer
Выходные данные - растр выше уровня поверхности (Дополнительный)	Выходной растр над уровнем поверхности (AGL). AGL создает растр, в котором значение каждой ячейки является минимальной высотой, добавляемой к невидимой ячейке, чтобы сделать ее видимой хотя бы для одного наблюдателя. Ячейки, которые уже были видны, в выходном растре будут иметь значение 0. Когда параметр ошибка по вертикали равен нулю, выходной растр AGL является одноканальным. Когда ошибка по вертикали больше нуля, для учета случайных эффектов от входного растра выходной растр AGL создается как трехканальный. В первом канале представлены средние значения , во втором – минимальные значения AGL, а в третьем – максимальные значения AGL.	Raster Dataset
Тип анализа (Дополнительный)	Определяет тип анализа видимости, который будет выполнен, либо указывая, видна ли будет наблюдателям каждая из ячеек, или определяя наблюдателей, видимых для каждого из местоположений поверхности. Частота—В выходных данных будет записано число, соответствующее числу наблюдений каждого местоположения ячейки входного растра из входных местоположений объектов-наблюдателей (точек или вершин полилинейных объектов наблюдения). Это значение по умолчанию Наблюдатели—Точки наблюдения, видимые из каждого местоположения поверхности будут идентифицированы в выходных данных. Максимальное число входных местоположений наблюдателей для этого анализа равно 32.	String
Вертикальная ошибка (Дополнительный)	Значение неточности (Среднеквадратическая ошибка (RMSE)) в значениях высот поверхности. Это значение с плавающей точкой, представляющее ожидаемую ошибку входных значений высот. Если данному параметру присваивается значение больше 0, то выходной растр видимости будет представлен значениями с плавающей точкой. В данном случае значение каждой ячейки выходного растра видимости представляет сумму вероятностей того, что ячейка будет видимой для любого из наблюдателей. Этот параметр отключается, если для значения параметра Тип анализа используется Наблюдатели, или для Метода анализа - Линии визирования по периметру.	Linear Unit
Выходная таблица отношений наблюдатель-регион (Дополнительный)	Выходная таблица для выявления регионов, которые видимы для каждого наблюдателя. Данная таблица может быть связана с входным классом объектов-наблюдателей и выходным растром видимости для выявления регионов, видимых для данных наблюдателей. Выходные данные создаются только в том случае, когда типом анализа является Наблюдатели.	Table
Коэффициент рефракции (Дополнительный)	Коэффициент преломления видимого света в воздухе. Значение, предлагаемое по умолчанию, равно 0,13.	Double
Смещение поверхности (Дополнительный)	Расстояние по вертикали, которое будет добавлено к z-значению каждой ячейки, поскольку оно учитывается в видимости. Это должно быть положительное целочисленное значение или значение с плавающей запятой. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Например, если наблюдаемый объект - автомобиль, высота автомобиля указывается здесь. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. По умолчанию значение равно 0.	Linear Unit; Field
Высота наблюдателя (Дополнительный)	Высоты поверхности точек или вершин наблюдателя. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если этот параметр не будет указан, то высота наблюдателя будет определена по растру поверхности с использованием билинейной интерполяции. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей.	Linear Unit; Field
Смещение наблюдателя (Дополнительный)	Расстояние по вертикали, которое будет добавлено к высоте наблюдателя. Это должно быть положительное целочисленное значение или значение с плавающей запятой. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Например, если наблюдатель смотрит с башни, высота башни указывается здесь. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. Значение по умолчанию: 1 метр.	Linear Unit; Field
Внутренний радиус (Дополнительный)	Начальное расстояние, с которого определяется видимость. Ячейки, расположенные ближе этого расстояния будут невидимыми на выходном растре, но могут при этом блокировать видимость ячеек, расположенных между внутренним и внешним радиусом. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. По умолчанию значение равно 0.	Linear Unit; Field
Внутренний радиус является 3D-расстоянием. (Дополнительный)	Определяет тип расстояния, который будет использован для параметра внутреннего радиуса. Не отмечено - Внутренний радиус интерпретируется как 2D-расстояние. Это значение по умолчанию Отмечено - внутренний радиус интерпретируется как 3D-расстояние.	Boolean
Внешний радиус (Дополнительный)	Максимальное расстояние, с которого определяется видимость. Ячейки за пределами этого радиуса исключаются из анализа. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей.	Linear Unit; Field
Внешний радиус является 3D-расстоянием. (Дополнительный)	Определяет тип расстояния для параметра внешнего радиуса. Не отмечено - внешний радиус интерпретируется как 2D-расстояние. Это значение по умолчанию Отмечено - внешний радиус интерпретируется как 3D-расстояние.	Boolean
Горизонтальный начальный угол (Дополнительный)	Начальный угол диапазона сканирования по горизонтали. Укажите значение в градусах от 0 до 360, где значение 0 ориентировано на север. Значение может быть целочисленным или с плавающей точкой. По умолчанию значение равно 0. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей.	Double; Field
Горизонтальный конечный угол (Дополнительный)	Конечный угол диапазона сканирования по горизонтали. Укажите значение в градусах от 0 до 360, где значение 0 ориентировано на север. Значение может быть целочисленным или с плавающей точкой. Значение, предлагаемое по умолчанию, равно 360. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей.	Double; Field
Вертикальный верхний угол (Дополнительный)	Предел верхнего угла по вертикали для сканирования по отношению к горизонтальной плоскости. Укажите значение в градусах от -90 и до 90 (крайнее значение включено). Значение может быть целочисленным или с плавающей точкой. Значение по умолчанию - 90 (прямо вверх). Значение этого параметра должно быть больше, чем значение параметра Вертикальный нижний угол. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. Значение по умолчанию - 90 (прямо вверх).	Double; Field
Вертикальный нижний угол (Дополнительный)	Предел нижнего угла по вертикали для сканирования по отношению к горизонтальной плоскости. Укажите значение в градусах от -90 и до 90 (крайнее значение включено). Значение может быть целочисленным или с плавающей точкой. Значение по умолчанию: -90 (прямо вниз) Значение этого параметра должно быть меньше, чем значение параметра Вертикальный верхний угол. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. Значение по умолчанию: -90 (прямо вниз)	Double; Field
Метод анализа (Дополнительный)	Определяет метод, используемый для расчета видимости. Этот параметр позволяет определить уровень производительности. Все линии визирования—Для определения видимых областей линия визирования применяется ко всем ячейкам растра, что может, в зависимости от числа линий визирования, снизить производительность. Этот метод используется по умолчанию. Линии визирования по периметру—Для определения областей видимости линии визирования будут использованы только для ячеек по периметру видимых областей, что улучшит производительность, так как число линий визирования в вычислениях уменьшится.	String
Целевое устройство для анализа (Дополнительный)	Указывает устройство, которое будет использоваться для выполнения вычисления. GPU затем CPU—Если найден совместимый графический процессор GPU, он будет использоваться для выполнения вычисления. В противном случае будет использоваться центральный процессор CPU. Это значение по умолчанию Только на CPU.—Вычисление будет выполняться только на CPU. Только на CPU.—Вычисление будет выполняться только на CPU.	String

Возвращаемое значение

Подпись	Описание	Тип данных
Выходной растр	Выходной растр. Для типа анализа FREQUENCY, если параметр вертикальной ошибки равен 0 или не указан, в выходной растр записывается число раз, которое каждое местоположение ячейки входного растра поверхности можно увидеть из входных точек наблюдения. Когда параметр вертикальной ошибки больше 0, в каждую ячейку выходного растра записывается сумма вероятностей того, что ячейка будет видимой для любого из наблюдателей. Для типа анализа OBSERVERS в выходной растр записываются уникальные ID регионов для видимых областей, которые могут быть связаны обратно с объектами-наблюдателями через выходную таблицу отношений наблюдатель-регион.	Raster

Python

Viewshed2(in_raster, in_observer_features, {out_agl_raster}, {analysis_type}, {vertical_error}, {out_observer_region_relationship_table}, {refractivity_coefficient}, {surface_offset}, {observer_elevation}, {observer_offset}, {inner_radius}, {inner_radius_is_3d}, {outer_radius}, {outer_radius_is_3d}, {horizontal_start_angle}, {horizontal_end_angle}, {vertical_upper_angle}, {vertical_lower_angle}, {analysis_method}, {analysis_target_device})

Имя	Описание	Тип данных
in_raster	Входной растр поверхности. Тип растра может быть целочисленным или с плавающей точкой. Во время расчета видимости входной растр преобразуется в трёхмерную (3D) геоцентрическую систему координат. Ячейки входного растра со значением NoData не блокируют определение видимости.	Raster Layer
in_observer_features	Входной класс объектов, который идентифицирует местоположения наблюдателей. Это могут быть точечные, мультиточечные или полилинейные объекты. Во время расчета видимости входной класс объектов трансформируется в трёхмерную (3D) геоцентрическую систему координат. Наблюдатели, находящиеся за пределами экстента растра поверхности или помещённые в ячейки со значением NoData, при расчете будут игнорироваться.	Feature Layer
out_agl_raster (Дополнительный)	Выходной растр над уровнем поверхности (AGL). AGL создает растр, в котором значение каждой ячейки является минимальной высотой, добавляемой к невидимой ячейке, чтобы сделать ее видимой хотя бы для одного наблюдателя. Ячейки, которые уже были видны, в выходном растре будут иметь значение 0. Когда параметр ошибка по вертикали равен нулю, выходной растр AGL является одноканальным. Когда ошибка по вертикали больше нуля, для учета случайных эффектов от входного растра выходной растр AGL создается как трехканальный. В первом канале представлены средние значения , во втором – минимальные значения AGL, а в третьем – максимальные значения AGL.	Raster Dataset
analysis_type (Дополнительный)	Определяет тип анализа видимости, который будет выполнен, либо указывая, видна ли будет наблюдателям каждая из ячеек, или определяя наблюдателей, видимых для каждого из местоположений поверхности. FREQUENCY—В выходных данных будет записано число, соответствующее числу наблюдений каждого местоположения ячейки входного растра из входных местоположений объектов-наблюдателей (точек или вершин полилинейных объектов наблюдения). Это значение по умолчанию OBSERVERS—Точки наблюдения, видимые из каждого местоположения поверхности будут идентифицированы в выходных данных. Максимальное число входных местоположений наблюдателей для этого анализа равно 32.	String
vertical_error (Дополнительный)	Значение неточности (Среднеквадратическая ошибка (RMSE)) в значениях высот поверхности. Это значение с плавающей точкой, представляющее ожидаемую ошибку входных значений высот. Если данному параметру присваивается значение больше 0, то выходной растр видимости будет представлен значениями с плавающей точкой. В данном случае значение каждой ячейки выходного растра видимости представляет сумму вероятностей того, что ячейка будет видимой для любого из наблюдателей. Этот параметр отключается, если для значения параметра analysis_type используется OBSERVERS, или для analysis_method - PERIMETER_SIGHTLINES, параметр отключается.	Linear Unit
out_observer_region_relationship_table (Дополнительный)	Выходная таблица для выявления регионов, которые видимы для каждого наблюдателя. Данная таблица может быть связана с входным классом объектов-наблюдателей и выходным растром видимости для выявления регионов, видимых для данных наблюдателей. Выходные данные создаются только в том случае, когда типом анализа является OBSERVERS.	Table
refractivity_coefficient (Дополнительный)	Коэффициент преломления видимого света в воздухе. Значение, предлагаемое по умолчанию, равно 0,13.	Double
surface_offset (Дополнительный)	Расстояние по вертикали, которое будет добавлено к z-значению каждой ячейки, поскольку оно учитывается в видимости. Это должно быть положительное целочисленное значение или значение с плавающей запятой. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Например, если наблюдаемый объект - автомобиль, высота автомобиля указывается здесь. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. По умолчанию значение равно 0.	Linear Unit; Field
observer_elevation (Дополнительный)	Высоты поверхности точек или вершин наблюдателя. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если этот параметр не будет указан, то высота наблюдателя будет определена по растру поверхности с использованием билинейной интерполяции. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей.	Linear Unit; Field
observer_offset (Дополнительный)	Расстояние по вертикали, которое будет добавлено к высоте наблюдателя. Это должно быть положительное целочисленное значение или значение с плавающей запятой. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Например, если наблюдатель смотрит с башни, высота башни указывается здесь. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. Значение по умолчанию: 1 метр.	Linear Unit; Field
inner_radius (Дополнительный)	Начальное расстояние, с которого определяется видимость. Ячейки, расположенные ближе этого расстояния будут невидимыми на выходном растре, но могут при этом блокировать видимость ячеек, расположенных между внутренним и внешним радиусом. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. По умолчанию значение равно 0.	Linear Unit; Field
inner_radius_is_3d (Дополнительный)	Определяет тип расстояния, который будет использован для параметра внутреннего радиуса. GROUND—Внутренний радиус интерпретируется как 2D-расстояние. Это значение по умолчанию 3D—Внутренний радиус интерпретируется как 3D-расстояние.	Boolean
outer_radius (Дополнительный)	Максимальное расстояние, с которого определяется видимость. Ячейки за пределами этого радиуса исключаются из анализа. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей.	Linear Unit; Field
outer_radius_is_3d (Дополнительный)	Определяет тип расстояния для параметра внешнего радиуса. GROUND—Внешний радиус интерпретируется как 2D-расстояние. Это значение по умолчанию 3D—Внешний радиус интерпретируется как 3D-расстояние.	Boolean
horizontal_start_angle (Дополнительный)	Начальный угол диапазона сканирования по горизонтали. Укажите значение в градусах от 0 до 360, где значение 0 ориентировано на север. Значение может быть целочисленным или с плавающей точкой. По умолчанию значение равно 0. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей.	Double; Field
horizontal_end_angle (Дополнительный)	Конечный угол диапазона сканирования по горизонтали. Укажите значение в градусах от 0 до 360, где значение 0 ориентировано на север. Значение может быть целочисленным или с плавающей точкой. Значение, предлагаемое по умолчанию, равно 360. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей.	Double; Field
vertical_upper_angle (Дополнительный)	Предел верхнего угла по вертикали для сканирования по отношению к горизонтальной плоскости. Укажите значение в градусах от -90 и до 90 (крайнее значение включено). Значение может быть целочисленным или с плавающей точкой. Значение по умолчанию - 90 (прямо вверх). Значение этого параметра должно быть больше, чем значение параметра Вертикальный нижний угол. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. Значение по умолчанию - 90 (прямо вверх).	Double; Field
vertical_lower_angle (Дополнительный)	Предел нижнего угла по вертикали для сканирования по отношению к горизонтальной плоскости. Укажите значение в градусах от -90 и до 90 (крайнее значение включено). Значение может быть целочисленным или с плавающей точкой. Значение по умолчанию: -90 (прямо вниз) Значение этого параметра должно быть меньше, чем значение параметра Вертикальный верхний угол. Вы можете выбрать поле во входном наборе данных объектов - наблюдателей или указать числовое значение. Если для этого параметра задано какое-то значение, то это значение будет применяться для всех наблюдателей. Чтобы задать различные значения для каждого наблюдателя, установите этот параметр на поле во входном наборе данных объектов-наблюдателей. Значение по умолчанию: -90 (прямо вниз)	Double; Field
analysis_method (Дополнительный)	Определяет метод, используемый для расчета видимости. Этот параметр позволяет определить уровень производительности. ALL_SIGHTLINES—Для определения видимых областей линия визирования применяется ко всем ячейкам растра, что может, в зависимости от числа линий визирования, снизить производительность. Этот метод используется по умолчанию. PERIMETER_SIGHTLINES—Для определения областей видимости линии визирования будут использованы только для ячеек по периметру видимых областей, что улучшит производительность, так как число линий визирования в вычислениях уменьшится.	String
analysis_target_device (Дополнительный)	Указывает устройство, которое будет использоваться для выполнения вычисления. GPU_THEN_CPU—Если найден совместимый графический процессор GPU, он будет использоваться для выполнения вычисления. В противном случае будет использоваться центральный процессор CPU. Это значение по умолчанию CPU_ONLY—Вычисление будет выполняться только на CPU. GPU_ONLY—Вычисление будет выполняться только на CPU.	String

Возвращаемое значение

Имя	Описание	Тип данных
out_raster	Выходной растр. Для типа анализа FREQUENCY, если параметр вертикальной ошибки равен 0 или не указан, в выходной растр записывается число раз, которое каждое местоположение ячейки входного растра поверхности можно увидеть из входных точек наблюдения. Когда параметр вертикальной ошибки больше 0, в каждую ячейку выходного растра записывается сумма вероятностей того, что ячейка будет видимой для любого из наблюдателей. Для типа анализа OBSERVERS в выходной растр записываются уникальные ID регионов для видимых областей, которые могут быть связаны обратно с объектами-наблюдателями через выходную таблицу отношений наблюдатель-регион.	Raster

Пример кода

Viewshed2, пример 1 (окно Python)

Этот пример определяет видимые для ряда наблюдателей местоположения поверхности, не используя какие-либо параметры наблюдателей.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outViewshed2 = Viewshed2("elevation", "obser1.shp", "", "OBSERVERS", "",
                         "C:/sapyexamples/output/obstable01.dbf",
                         analysis_method="ALL_SIGHTLINES")
outViewshed2.save("C:/sapyexamples/output/outvwshd2_01")

Viewshed2, пример 2 (автономный скрипт)

Этот пример определяет видимые для ряда наблюдателей местоположения поверхности, используя атрибуты входного класса объектов в качестве параметров наблюдателей.

# Name: Viewshed2_Ex_02.py
# Description: Determines the raster surface locations visible to a set of
#              observer features.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# set local variables
inRaster = "elevation"
inObservers = "obser2.shp"
outAGL = ""
analysisType = "OBSERVERS"
verticalError = ""
outAnalysisRelationTable = "C:/sapyexamples/output/obser_region2.dbf"
refractCoeff = ""
surfaceOffset = "offsetb"
observerElevation = "spot"
observerOffset = "offseta"
innerRadius = "radius1"
innerIs3D = "False"
outerRadius = "radius2"
outerIs3D = "True"
horizStartAngle = "azimuth1"
horizEndAngle = "azimuth2"
vertUpperAngle = "vert1"
vertLowerAngle = "vert2"
analysisMethod = "ALL_SIGHTLINES"

# Execute Viewshed2
outViewshed2 = Viewshed2(inRaster, inObservers, outAGL, analysisType,
                         verticalError, outAnalysisRelationTable, refractCoeff,
                         surfaceOffset, observerElevation, observerOffset,
                         innerRadius, innerIs3D, outerRadius, outerIs3D,
                         horizStartAngle, horizEndAngle, vertUpperAngle,
                         vertLowerAngle, analysisMethod)

# Save the output
outViewshed2.save("C:/sapyexamples/output/outvwshd2_02")

Параметры среды

Автоматическое подтверждение, Размер ячейки, Метод проецирования размера ячейки, Сжатие, Текущая рабочая область, Экстент, Географические преобразования, Маска, Выходное ключевое слово CONFIG, Выходная система координат, Коэффициент параллельной обработки, Временная рабочая область, Растр привязки, Размер листа

Информация о лицензиях

• Basic: Обязательно Spatial Analyst или 3D Analyst
• Standard: Обязательно Spatial Analyst или 3D Analyst
• Advanced: Обязательно Spatial Analyst или 3D Analyst
