ArcGIS Pro поддерживает датчики радиолокатора с синтезированной апертурой (SAR) и растровые наборы данных с типом источника SAR. Данные поддерживаемых сенсоров обрабатываются как растровый слой со свойствами и возможностями радара. Уровень поддержки зависит от сенсора.

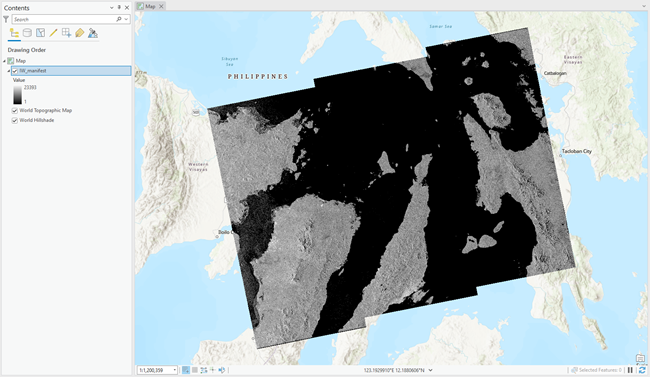

При загрузке данных SAR в ArcGIS Pro поддерживаемые данные сенсора отображаются с использованием доступного количества поляризаций. Если данные сенсора имеют одну поляризацию, данные обрабатываются как одноканальный растровый слой. По умолчанию он отображается как одноканальный растр с использованием символов Растяжка и типа растяжки Среднеквадратическое отклонение.
Если данные сенсора имеют двойную поляризацию (либо VV, VH, либо HH, HV), данные обрабатываются как двухканальный растровый слой и визуализируются с использованием символов RGB. По умолчанию они отображается как Красный = канал 1, Зеленый = канал 2 и Синий = канал 2.

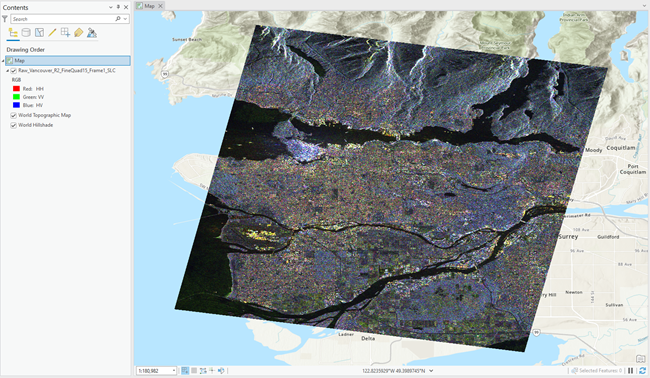

Если данные сенсора имеют четырехкратную поляризацию (включая VV, VH, HH и HV), они обрабатываются как четырехканальный растр и визуализируются с использованием символов RGB. По умолчанию они отображается как Красный = канал 1, Зеленый = канал 2 и Синий = канал 3.
При отображении только одной поляризации с использованием способа отображения Растяжка гистограммы вы можете выбрать один из следующих типов растяжки, специально предназначенный для улучшения визуализации SAR:
- Квадратный корень — линейная растяжка применяется к квадратным корням значений пикселей.
- Логарифм — линейная растяжка применяется к значениям пикселей 10log10.
Примечание:
После обработки набора данных инструментом, не входящим в группу инструментов Радиолокатор с синтезированной апертурой, он больше не считается слоем радара, поскольку метаданные радара больше недоступны.
В таблицах ниже перечислены инструменты геообработки и функции растра, доступные для различных сенсоров SAR. Возможность обработки данных с использованием определенных поляризаций доступна только с помощью инструментов геообработки. В первой таблице показаны инструменты и функции для данных GRD. Во второй таблице показаны инструменты и функции для комплексных данных.
Примечание:
Данные RADARSAT SGX по функциональности схожи с данными SGF, SCN, SCW, SCF и SCS.
Инструменты и функции SAR для GRD
| Инструмент геообработки | Лицензия | Sentinel-1 GRD | ICEYE GRD | RCM GRD | RADARSAT-2 SGX | Capella GEC | Capella GEO |
|---|---|---|---|---|---|---|---|
Генерация данных радиометрической корректировки terrain | Дополнительный модуль ArcGIS Image Analyst |  | | | | | |
Загрузить файл орбиты | Дополнительный модуль ArcGIS Image Analyst | | |||||
Применить коррекцию орбиты | Дополнительный модуль ArcGIS Image Analyst | | |||||
Удалить тепловой шум | Дополнительный модуль ArcGIS Image Analyst | | | | |||
Применить радиометрическую калибровку | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
Применить радиометрическое сглаживание Terrain | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
Фильтрация спекл-шума | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
Применить геометрическую коррекцию Terrain | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
Конвертировать единицы измерения SAR | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
Multilook | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
Создать синтезированное цветное изображение | Desktop Basic | | | | |||
Вычислить индексы SAR | Дополнительный модуль ArcGIS Image Analyst | | | | |||
Выявить яркие области океана | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
Выявить темные объекты океана | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
Извлечь водоем | Дополнительный модуль ArcGIS Image Analyst | | | | | | |
| Растровая функция | Лицензия | Sentinel-1 GRD | ICEYE GRD | RCM GRD | RADARSAT-2 SGX | Capella GEC | Capella GEO |
Удаление тепловых шумов Sentinel-1 | Desktop Basic | | |||||
Радиометрическая калибровка Sentinel-1 | Desktop Basic | | |||||
Удаление тепловых шумов | Дополнительный модуль ArcGIS Image Analyst | | | ||||
Калибровка радара | Desktop Basic | | | | | | |
Спекл | Desktop Basic | | | | | | |
Terrain Flatten | Дополнительный модуль ArcGIS Image Analyst | | |||||
Преобразование единиц | Desktop Basic | | | | | | |
Комплексное | Desktop Basic | ||||||
Индексы SAR | Дополнительный модуль ArcGIS Image Analyst | | | | |||
Создать синтезированное цветное изображение | Desktop Basic | | | |
Инструменты и функции SAR для комплексных данных
| Инструмент геообработки | Лицензия | Sentinel-1 SLC | ICEYE SICD | RCM SLC | RADARSAT-2 SLC | Capella SICD |
|---|---|---|---|---|---|---|
Генерация данных радиометрической корректировки terrain | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Загрузить файл орбиты | Дополнительный модуль ArcGIS Image Analyst | | ||||
Применить коррекцию орбиты | Дополнительный модуль ArcGIS Image Analyst | | ||||
Удалить тепловой шум | Дополнительный модуль ArcGIS Image Analyst | | | | ||
Применить корегистрацию | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Применить радиометрическую калибровку | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Применить радиометрическое сглаживание Terrain | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Вычислить когерентность | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Deburst | Дополнительный модуль ArcGIS Image Analyst | | ||||
Фильтрация спекл-шума | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Применить геометрическую коррекцию Terrain | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Конвертировать единицы измерения SAR | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Multilook | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Создать синтезированное цветное изображение | Desktop Basic | | | | ||
Вычислить индексы SAR | Дополнительный модуль ArcGIS Image Analyst | | | | ||
Выявить яркие области океана | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Выявить темные объекты океана | Дополнительный модуль ArcGIS Image Analyst | | | | | |
Извлечь водоем | Дополнительный модуль ArcGIS Image Analyst | | | | | |
| Растровая функция | Лицензия | Sentinel-1 SLC | ICEYE SICD | RCM SLC | RADARSAT-2 SLC | Capella SICD |
Удаление тепловых шумов Sentinel-1 | Desktop Basic | | ||||
Радиометрическая калибровка Sentinel-1 | Desktop Basic | | ||||
Удаление тепловых шумов | Дополнительный модуль ArcGIS Image Analyst | | | |||
Калибровка радара | Desktop Basic | | | | | |
Спекл | Desktop Basic | | | | | |
Terrain Flatten | Дополнительный модуль ArcGIS Image Analyst | |||||
Преобразование единиц | Desktop Basic | | | | | |
Комплексное | Desktop Basic | | | | | |
Индексы SAR | Дополнительный модуль ArcGIS Image Analyst | | | | ||
Создать синтезированное цветное изображение | Desktop Basic | | | |
